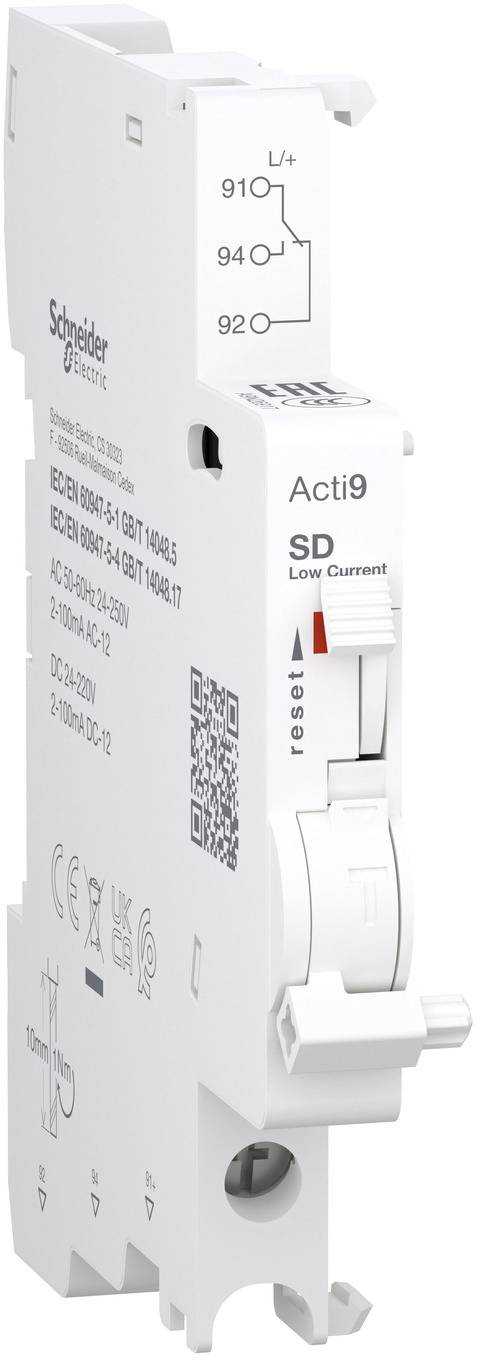

1 prepínací Schneider Electric A9N26907

Toto elektrické príslušenstvo Acti9 je prepínací kontakt (NO/NC) na indikáciu polohy ističa v prípade elektrickej poruchy alebo vypnutia. Prevádzkový prúd je 6 A od 24 V AC do 240 V AC, 3 A od 277 V AC a 415 V AC pri frekvencii 50 Hz až 60 Hz. Prevádzkový prúd je 6 A pri 24 VDC, 2 A pri 48 VDC, 1,5 A pri 60 VDC, 1 A pri 110 VDC a 130 VDC. Má 1 polohový spínač s prepínacími kontaktmi typu 1. Určené pre inštalácie v malých podnikoch, budovách, kritickej infraštruktúre, zdravotníctve, priemysle a dátových centrách. Tento kontakt OC je kompatibilný so sériou Acti9, ako napríklad C120, C60H-DC, SW60-DC, C60PV-DC. SD sa používa buď pre skrátený názov zariadenia, alebo pre kód kompatibility. Mechanický indikátor je súčasťou produktu pre lokálnu signalizáciu. Na spodnej strane má skrutkové pripojenie. Pripojenie umožňuje použitie pevných medených káblov s prierezom kábla od 0,5 mm² do 2,5 mm². Na spodnej strane má skrutkové pripojenie. Pripojenie umožňuje použitie flexibilných medených káblov (2 káble) s prierezom kábla 1,5 mm². Na spodnej strane má skrutkové pripojenie. Pripojenie umožňuje flexibilnú inštaláciu medených káblov s koncovými dutinkami (2 káble) s prierezom kábla 1,5 mm². Menovité izolačné napätie Ui je do 500 V. Menovité impulzné výdržné napätie Uimp je 4 kV. Môže byť namontovaný na DIN lištu pre modulárnu inštaláciu. Šírka v 9 mm krokoch je 1. Rozmery sú (Š) 9 mm x (V) 85,3 mm x (H) 68 mm. Farba výrobku je biela. Hmotnosť výrobku je 30 g. Stupeň znečistenia je 3. Úroveň tropickej vhodnosti je úprava 2. Dĺžka odizolovania je 9 mm. Uťahovací moment pre pripojenie je 1 N.m (nižšie) pre skrutkovač typu PZ1. Trieda ochrany IP je IP20. Prevádzková teplota je od -25 °C do +70 °C. Skladovacia teplota sa pohybuje od -40 °C do +85 °C. Tento výrobok je v súlade s normami EN/IEC 60947-5-1 a GB/T 14048.5. Má označenia kvality EAC a CCC a je certifikovaný certifikátmi CE a UKCA.

Tento text bol preložený strojovo.
