Name: 1000 A 8 spínacích kontaktov, 8 rozpínacích kontaktov Siemens 3KD50300QE200
Brand: Siemens
SKU: 2263602
Availability: BackOrder

Spínač Siemens HRC s tromi poistkami, šedý kryt, guľatý spínač v strede, vhodný pre priemyselné aplikácie.

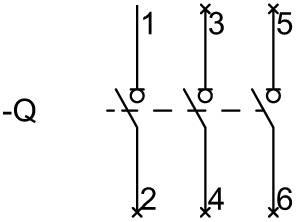

Diagram znázorňuje vertikálne vedenie s odbočkami ku číslovaným bodom: 1, 3, 5 hore; 2, 4, 6 dole. Vľavo je pripojenie k '-Q'.

Technický výkres spínača s podrobnými rozmermi v milimetroch. Zobrazuje predný a bočný pohľad. Hlavné rozmery: 268 mm šírka, 151 mm výška.

1/3

Ilustračný obrázok

Pólov

Menovitý prúd - filter

1000 A

Typ kontaktu

8 spínacích kontaktov

8 rozpínacích kontaktov

Prevádzkové napätie

1000 V/AC

Rozmer.

(š x v x h) 260 x 235 x 110 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (1 465,00 € / kus)

1 465,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Konštrukcia displeja / pre displej spínacej polohy otočný ovládací mechanizmus spojky dverí: ZAP-VYP
Návrh elektrického spojenia pre hlavný obvod: plošné pripojenie
Veľkosť odpínača: 4
Spôsob montáže: skrutková montáž
Montáž na podlahu: áno
Izolačné napätie: 1000 V
Ochranný druh IP00
Teplota okolia počas prevádzky: -25 ° C - +70 ° C
Strata výkonu max.: 105 W
Mechanická životnosť (spínacie cykly) / typická: 8000
Impulzné výdržné napätie: 12 kV

Typ kontaktu: 8 spínacích kontaktov
8 rozpínacích kontaktov

Prevádzkové napätie: 1000 V/AC

Pólov: 3

Rozmer.: (š x v x h) 260 x 235 x 110 mm

Menovitý prúd: 1000 A

Menovitý prúd - filter: 1000 A

Prevedenie: Predny nahon

Šírka: 260 mm

V: 235 mm

Hĺbka: 110 mm

: 8

: 8

: 800 A

: 3

: IP00

: 0

: 1

: NIE

: NIE

: Flat plug-in connection

: ÁNO

: None

: ÁNO

: ÁNO

: ÁNO

: 560 kW

: 30 kA

: Other

: ÁNO

: NIE

: NIE

: NIE

: NIE

: 1000 V

: NIE

: NIE

: Built-in device fixed built-in technique

: 1000 A

: 400 kW

: NIE

: 1000

: Other

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2263602 1000 A 8 spínacích kontaktov, 8 rozpínacích kontaktov Siemens 3KD50300QE200

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2263602 1000 A 8 spínacích kontaktov, 8 rozpínacích kontaktov Siemens 3KD50300QE200

Popis

SWITCH-DISCONNECTOR 1000A, FRAME SIZE 4, 3-POLE FRONT OPERATING CENTER BASIC UNIT WITHOUT HANDLE FLAT TERMINAL 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
