Name: 43 1770 006 03 Séria 210 43 1770 006 03 Počet pólov:3 43 1770 006 03-20 binder Množstvo: 1 ks
Brand: binder
SKU: 3217672
Availability: BackOrder

Čierny elektrický konektor obdĺžnikového tvaru so skrutkovým závitom, označený písmenom „B" pre jednoduché rozpoznanie.

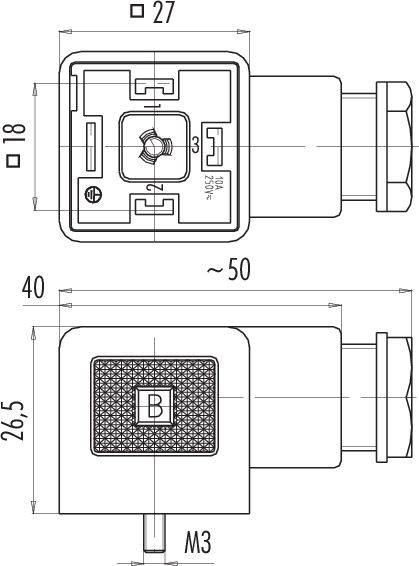

Technický výkres elektrického konektora. Hore: Vnútorný pohľad s rozmermi 27x18. Dole: Bočný pohľad s označením 'B', celková dĺžka 50, výška 26,5.

Technický výkres konektora so 4 prípojkami, rozmermi a centrálnym symbolom skrutky.

1/3

Ilustračný obrázok

Druh obalu

Single

Kategória výrobku

ventilový konektor

Konštrukčné tvar

A - štandardné

Pripojenie

skrutková svorka

Krytie

IP40

IP65

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (6,99 € / kus)

6,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

43 1770 006 03 Séria 210

Dizajn A zásuvka zariadenia
Počet pólov: 2+PE
6,0 - 8,0 mm
netienené
skrutkovacia svorka
IP40 bez tesnenia
VDE
ESTI+

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 15 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: III
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA (UL94 HB)
Priechod kábla: 6,0 - 8,0 mm
Typ montáže: káblová montáž

Druh obalu: Single

Počet pólov: 3

Kategória výrobku: ventilový konektor

Konštrukčné tvar: A - štandardné

Pripojenie: skrutková svorka

: IP40
IP65

Menovité napätie: 250 V

Ukazovateľ: LED

Počet kontaktov: + PE

Číslo výrobcu: 43 1770 006 03-20

Obsah: 1 ks

Maximálny prierez: 1.50 mm²

Prierez min: 0.34 mm²

Spĺňa RoHS: áno

Standard: priemyselný štandard

Prevedenie: zásuvka, rovná

Typ: 43 1770 006 03

Vlastnosti: s LED

Počet pólov: áno

Schválenie: VDE
ESTI+

Varianty(Všetky ceny sú s DPH)

Menovité napätie

Počet pólov

Pripojenie

Kategória výrobku

Krytie

43 1701 000 03 Séria 210 43 1701 000 03 Počet pólov:3 43 1701 000 03-20 binder Množstvo: 1 ks

Objednávacie číslo:3217637

Doručenie: Št 17. 12.

Conrad Electronic

250 V

spájkovaný konektor

ventilový konektor

IP40

Min.: 1

Násobky: 1

3,79 €^*

43 1703 000 04 Séria 210 43 1703 000 04 Počet pólov:4 43 1703 000 04-20 binder Množstvo: 1 ks

Objednávacie číslo:3217638

Doručenie: St 11. 11.

15 KsConrad Electronic

250 V

spájkovaný konektor

ventilový konektor

IP40

Min.: 1

Násobky: 1

3,99 €^*

43 1705 000 03 Séria 210 43 1705 000 03 Počet pólov:3 43 1705 000 03-20 binder Množstvo: 1 ks

Objednávacie číslo:3217639

Doručenie: Št 17. 12.

Conrad Electronic

250 V

spájkovaný konektor

ventilový konektor

IP40

Min.: 1

Násobky: 1

4,29 €^*

43 1705 005 03 Séria 210 43 1705 005 03 Počet pólov:3 43 1705 005 03-20 binder Množstvo: 1 ks

Objednávacie číslo:3217640

Doručenie: Št 17. 12.

Conrad Electronic

250 V

spájkovaný konektor

ventilový konektor

IP40

Min.: 1

Násobky: 1

5,49 €^*

43 1707 005 04 Séria 210 43 1707 005 04 Počet pólov:4 43 1707 005 04-20 binder Množstvo: 1 ks

Objednávacie číslo:3217642

Doručenie: Št 17. 12.

Conrad Electronic

250 V

spájkovaný konektor

ventilový konektor

IP40

Min.: 1

Násobky: 1

6,49 €^*

43 1709 000 03 Séria 210 43 1709 000 03 Počet pólov:3 43 1709 000 03-20 binder Množstvo: 1 ks

Objednávacie číslo:3217643

Doručenie: Št 17. 12.

Conrad Electronic

250 V

spájkovaný konektor

ventilový konektor

IP40

Min.: 1

Násobky: 1

3,79 €^*

43 1711 000 04 Séria 210 43 1711 000 04 Počet pólov:4 43 1711 000 04-20 binder Množstvo: 1 ks

Objednávacie číslo:3217644

Doručenie: St 11. 11.

6 KsConrad Electronic

250 V

spájkovaný konektor

ventilový konektor

IP40

Min.: 1

Násobky: 1

3,99 €^*

43 1714 131 03 Séria 210 43 1714 131 03 Počet pólov:3 43 1714 131 03-20 binder Množstvo: 1 ks

Objednávacie číslo:3217645

Doručenie: St 11. 11.

15 KsConrad Electronic

230 V

skrutková svorka

ventilový konektor

IP40

Min.: 1

Násobky: 1

18,99 €^*

43 1714 132 03 Séria 210 43 1714 132 03 Počet pólov:3 43 1714 132 03-20 binder Množstvo: 1 ks

Objednávacie číslo:3217646

Doručenie: Št 17. 12.

Conrad Electronic

230 V

skrutková svorka

ventilový konektor

IP40

Min.: 1

Násobky: 1

18,99 €^*

43 1701 000 03 Počet pólov:3 binder Množstvo: 20 ks

Objednávacie číslo:2562647

Nie je k dispozícii

Conrad Electronic

250 V

spájkovaný konektor

ventilový konektor

IP40

Min.: 1

Násobky: 1

39,99 €^*

Na stiahnutie

Datasheet

Datasheet 3217672 43 1770 006 03 Séria 210 43 1770 006 03 Počet pólov:3 43 1770 006 03-20 binder Množstvo: 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3217672 43 1770 006 03 Séria 210 43 1770 006 03 Počet pólov:3 43 1770 006 03-20 binder Množstvo: 1 ks

Popis

Naše konektory pre najmodernejšie automatizačné aplikácie zahŕňajú tri série konektorov solenoidových ventilov. Objímky solenoidových ventilov v prevedeniach A, B a C v IP40 až IP67 zodpovedajú DIN EN 175301-803, mnohé modely sú dostupné s nízkym alebo normálnym puzdrom. V závislosti od prevedenia sú možné kontakty 2+PE, 2+2PE a 3+PE. Sú dostupné aj s pripojovacími káblami namontovanými na jednej alebo oboch stranách lisované verzie majú na druhom konci konektory M12. Niektoré verzie majú LED displej. Okrem konektorov solenoidových ventilov existujú zásuvky a zástrčky zariadenia.

Charakteristika:

• Typy A, B a C podľa priemyselných noriem
• Zodpovedá DIN EN 175301-803
• Dostupné verzie s nízkym puzdrom
• Trieda ochrany IP40/IP67
• Zásuvky a zástrčky spotrebičov
• Zásuvky potiahnuté PUR (IP67)
• Dostupné s LED indikátormi
• Pripojovacie káble namontované na jednej alebo oboch stranách
• Schválenie UL a VDE

Tento text bol preložený strojovo.
