Name: 500 A 6 spínacích kontaktov, 4 rozpínacie, 2 rozpínacie Siemens 3KD44400PE200
Brand: Siemens
SKU: 2263597
Availability: BackOrder

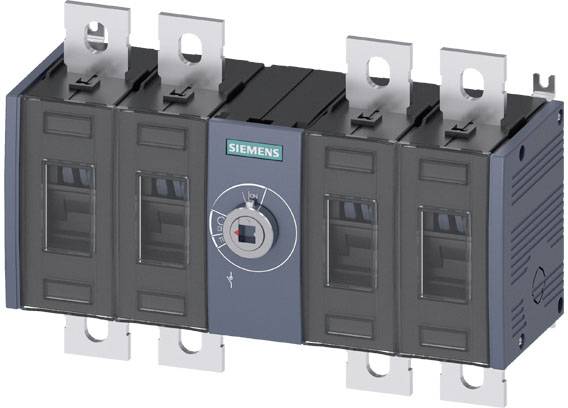

Elektrický výkonový spínač od Siemensu s viacerými prípojkami hore a dole, rozpoznateľný podľa spínacieho tlačidla v strede.

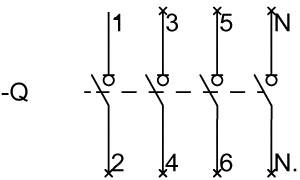

Schematický nákres so štyrmi vertikálnymi odpínačmi, očíslovanými hore 1, 3, 5 a dole 2, 4, 6, prepojený s N a Q.

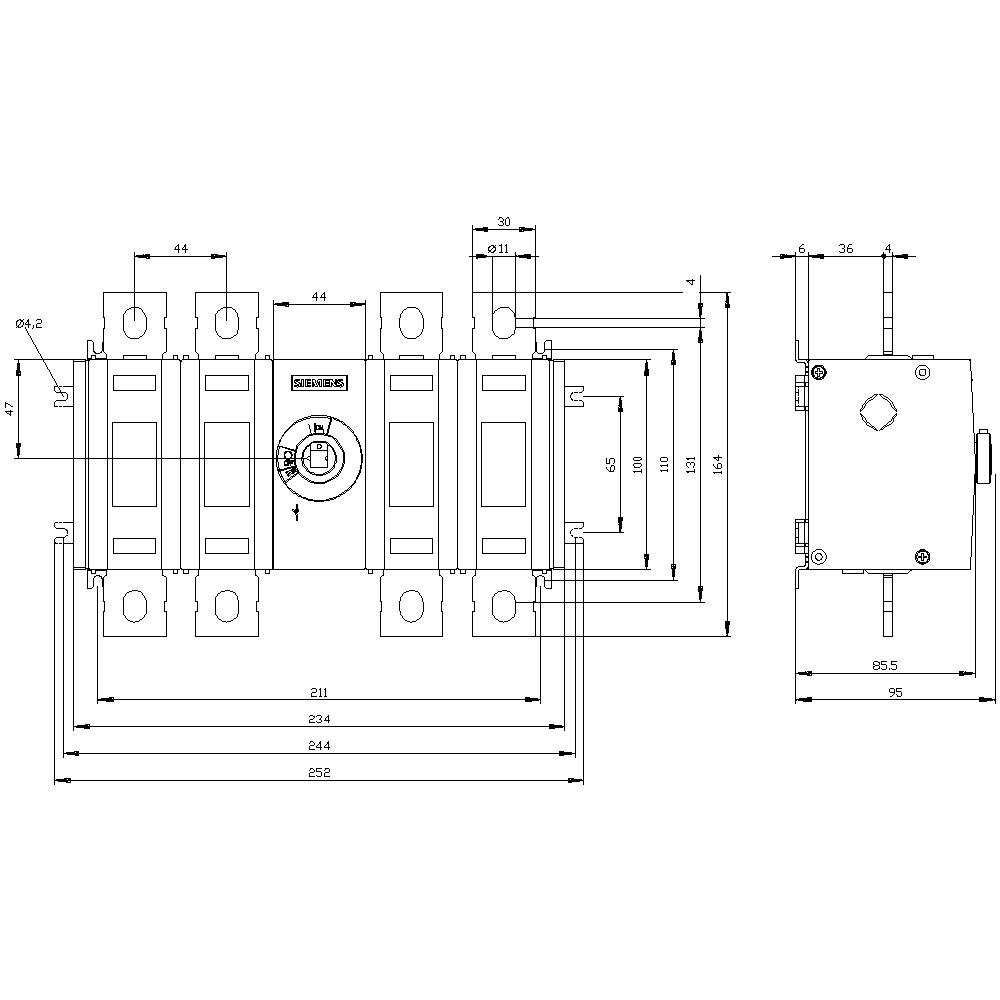

Technický výkres elektrického spínača s podrobnými rozmermi v milimetroch, zobrazený z čelného a bočného pohľadu.

1/3

Ilustračný obrázok

Pólov

Menovitý prúd - filter

500 A

Typ kontaktu

6 spínacích kontaktov

4 rozpínacie

2 rozpínacie

Prevádzkové napätie

1000 V/AC

Rozmer.

(š x v x h) 234 x 164 x 93.5 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 10. 11.

Počet

Celkom (615,00 € / kus)

615,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Konštrukcia displeja / pre displej spínacej polohy otočný ovládací mechanizmus spojky dverí: ZAP-VYP
Návrh elektrického spojenia pre hlavný obvod: plošné pripojenie
Veľkosť odpínača: 3
Spôsob montáže: skrutková montáž
Montáž na podlahu: áno
Izolačné napätie: 1000 V
Ochranný druh IP00
Teplota okolia počas prevádzky: -25 ° C - +70 ° C
Strata výkonu max.: 68,8 W
Mechanická životnosť (spínacie cykly) / typická: 15000
Impulzné výdržné napätie: 12 kV

Typ kontaktu: 6 spínacích kontaktov
4 rozpínacie
2 rozpínacie

Prevádzkové napätie: 1000 V/AC

Pólov: 4

Rozmer.: (š x v x h) 234 x 164 x 93.5 mm

Menovitý prúd: 500 A

Menovitý prúd - filter: 500 A

Prevedenie: Predny nahon

Šírka: 234 mm

V: 164 mm

Hĺbka: 93.5 mm

: 6

: 6

: 400 A

: 4

: IP00

: 0

: 1

: NIE

: NIE

: Flat plug-in connection

: ÁNO

: None

: ÁNO

: ÁNO

: ÁNO

: 200 kW

: 13 kA

: Other

: ÁNO

: NIE

: NIE

: NIE

: NIE

: 1000 V

: NIE

: NIE

: Built-in device fixed built-in technique

: 500 A

: 220 kW

: NIE

: 400

: Other

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2263597 500 A 6 spínacích kontaktov, 4 rozpínacie, 2 rozpínacie Siemens 3KD44400PE200

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2263597 500 A 6 spínacích kontaktov, 4 rozpínacie, 2 rozpínacie Siemens 3KD44400PE200

Popis

SWITCH-DISCONNECTOR 500A, FRAME SIZE 3, 4-POLE FRONT OPERATING CENTER BASIC UNIT WITHOUT HANDLE FLAT TERMINAL 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
