Name: 80 A 3 prepínacie Siemens 3KD28342ME400
Brand: Siemens
SKU: 2263565
Availability: BackOrder

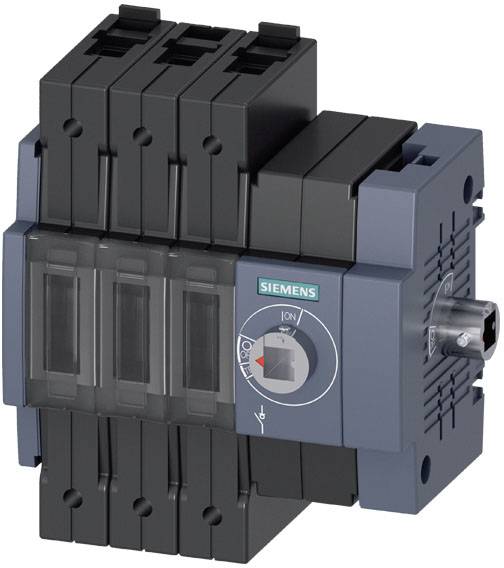

Čierny a sivý výkonový spínač Siemens s otočným spínačom, viditeľným firemným logom a technickou štruktúrou.

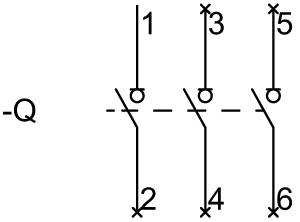

Elektrická schéma: Dve vertikálne línie, každá prepojená s číslami 1-2, 3-4 a 5-6. Vľavo je označené -Q.

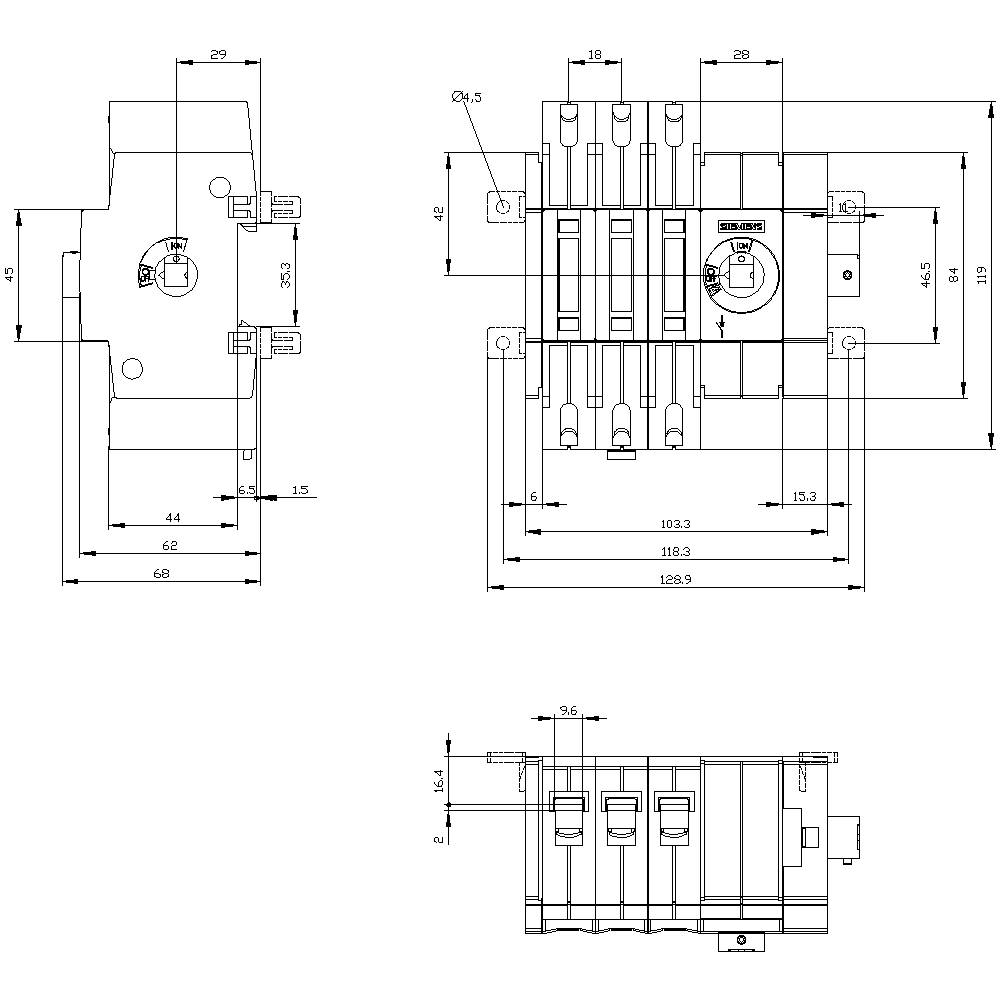

Technický výkres troch pohľadov elektrického spínača s podrobnými rozmermi v milimetroch.

1/3

Ilustračný obrázok

Pólov

Menovitý prúd - filter

80 A

Typ kontaktu

3 prepínacie

Prevádzkové napätie

1000 V/AC

Rozmer.

(š x v x h) 103.3 x 119 x 69.5 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (77,99 € / kus)

77,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Konštrukcia displeja / pre displej spínacej polohy otočný ovládací mechanizmus spojky dverí: ZAP-VYP
Dizajn elektrického spojenia pre hlavný obvod: svorkovnica
Veľkosť odpínača: 1
Typ upevnenia: skrutkové a DIN lištové upevnenie 35 mm
Montáž na podlahu: áno
Izolačné napätie: 1000 V
Ochranný druh IP20
Teplota okolia počas prevádzky: -25 ° C - +70 ° C
Strata výkonu max.: 6,3 W
Mechanická životnosť (spínacie cykly) / typická: 15000
Impulzné výdržné napätie: 8 kV

Typ kontaktu: 3 prepínacie

Prevádzkové napätie: 1000 V/AC

Pólov: 3

Rozmer.: (š x v x h) 103.3 x 119 x 69.5 mm

Menovitý prúd: 80 A

Menovitý prúd - filter: 80 A

Prevedenie: Jednotka bočnej steny

Šírka: 103.3 mm

V: 119 mm

Hĺbka: 69.5 mm

: 0

: 0

: 80 A

: 3

: IP20

: 3

: 1

: NIE

: NIE

: Frame clamp

: ÁNO

: None

: ÁNO

: ÁNO

: ÁNO

: 45 kW

: 3 kA

: Other

: ÁNO

: NIE

: NIE

: ÁNO

: ÁNO

: 1000 V

: NIE

: NIE

: Built-in device fixed built-in technique

: 80 A

: 37 kW

: NIE

: 80

: Other

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2263565 80 A 3 prepínacie Siemens 3KD28342ME400

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2263565 80 A 3 prepínacie Siemens 3KD28342ME400

Popis

SWITCH-DISCONNECTOR 80A, FRAME SIZE 1, 3-POLE LATERAL DRIVE RIGHT BASIC UNIT WITHOUT HANDLE BOX TERMINAL 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
