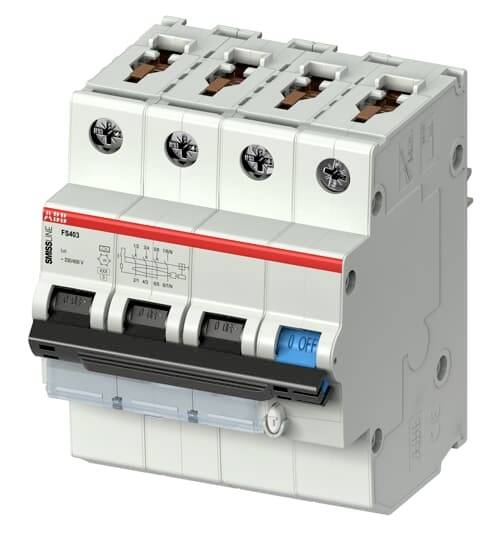

ABB 2CCL563310E0325 prúdový chránič/elektrický istič 32 A 0.03 A
Kategória výrobku
prúdový chránič/elektrický istič
Spúšťacie charakteristika
B
Jmenotivý zvyškový prúd
0.03 A
Menovitý prúd - filter
32 A
Menovité napätie
415 V
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Menovité napätie
415 V
- Kategória výrobku
prúdový chránič/elektrický istič
- Spúšťacie charakteristika
B
- Jmenotivý zvyškový prúd
0.03 A
- Obsah
1 ks
- Menovitý prúd
32 A
- Menovitý prúd - filter
32 A
AC
91 mm
32 A
415 V
B
500 V
0.03 A
F
3 kA
3
3
2
4
50/60 Hz
IP20
3
ÁNO
15 kA
0-35 mm²
0-35 mm²
ÁNO
NIE
4
ÁNO
4 kV
50 kA
Short-time delayed
10 kA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3117079 ABB 2CCL563310E0325 prúdový chránič/elektrický istič 32 A 0.03 A
Popis
Spínače FI/LS (RCBO) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapáleným požiarom podľa DIN VDE 0100-410 a DIN VDE 0100-530. Zabezpečujú ochranu jednofázových obvodov pred preťažením a skratovým prúdom, ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi s plynulým jednosmerným zvyškovým prúdom do 10 mA voči zemi. Rovnako ako ochrana proti poruche (ochrana pred nepriamym kontaktom), doplnková ochrana (s IΔn ≤ 30 mA) a protipožiarna ochrana (s I∆n ≤ 300 mA). Sú necitlivejšie na nechcené spustenie vďaka krátkodobému oneskoreniu a dokážu detekovať zmiešané frekvenčné prúdy až do 1 kHz. Spĺňajú produktovú normu IEC/EN 61009-1 (VDE 0664-20). Kontakt sa realizuje priamo cez zásuvkový systém Smissline TP a kontakt externého vodiča je možné ľubovoľne zvoliť pre jednofázové zariadenia (L1, L2 alebo L3)
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
