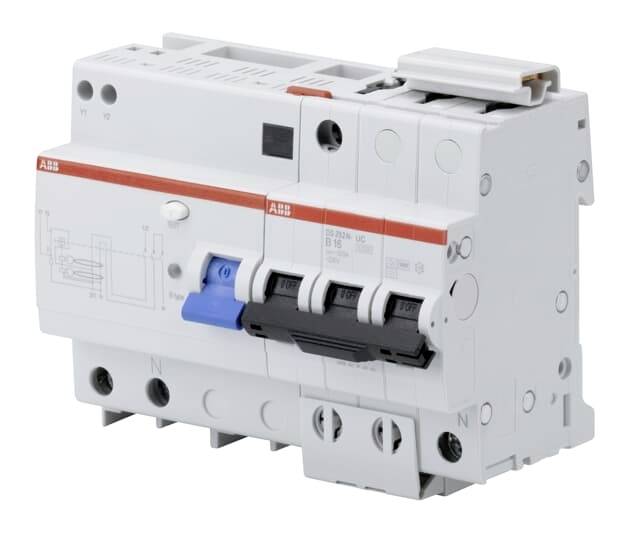

ABB 2CDR272568R3637 prúdový chránič/elektrický istič zvyškový prúdový chránič 63 A 0.03 A

Kombinácie FI/LS (RCBO) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapáleným požiarom podľa DIN VDE 0100-410 a DIN VDE 0100-530. Kombinácie FI/LS radu DS250N-UC zaisťujú ochranu pred sínusovými striedavými prúdmi, pulzujúcimi prúdmi do zeme a hladkými jednosmernými zvyškovými prúdmi so širokým rozsahom (vysokých/) frekvencií. Rovnako ako ochrana proti chybám (ochrana pred nepriamym kontaktom), doplnková ochrana (s IΔn ≤ 30 mA) a ochrana pred elektricky zapálenými požiarmi (s IΔn ≤ 300 mA). Spĺňajú produktové normy pre typ A DIN EN 61009-1 (VDE 0664-20) príloha G a typ B DIN EN 60947-2 (VDE 0660-101).
Séria DS250N-UC sú špeciálne kombinácie FI/LS pre použitie v oblasti jednosmerných miestnych vlakov, najmä v oblasti trolejového vedenia. Boli vyvinuté na základe vyššie uvedených noriem výrobkov a presne zodpovedajú odporúčaniam dokumentu VDV 509 (10/08): „Použitie obvodov ochrany proti zvyškovému prúdu (FI) v elektrických energetických systémoch jednosmerných miestnych dráh“.
DS250N-UC sa skladá z FI bloku citlivého na všetky prúdy (typ B) a LS časti s jedným alebo tromi externými pólmi vodiča vo verzii AC, ako aj dvoch protiľahlých pólov neutrálneho vodiča vo verzii UC - pre nezávislé na polarite vypínanie jednosmerných prúdov (N-UC : N pól pre univerzálny prúd).
To znamená, že vysoké kompenzačné jednosmerné prúdy medzi nulovým vodičom všeobecnej siete a zemou jednosmerného prúdu (spätný vodič jednosmernej železničnej siete) - alebo naopak - možno bezpečne vypnúť.
