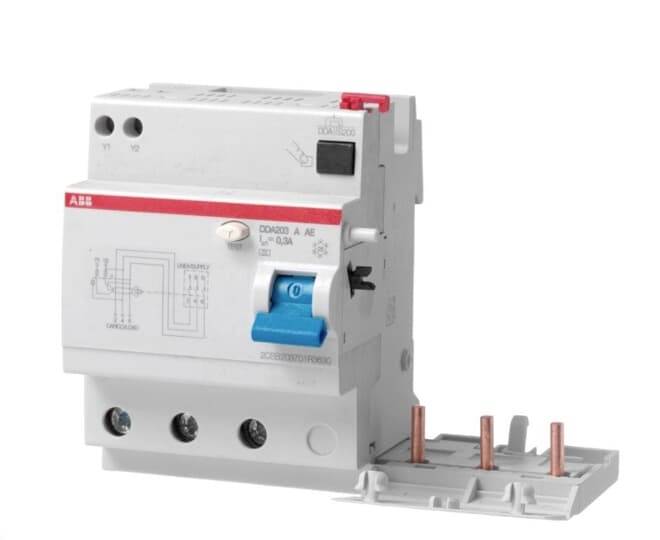

ABB 2CSB203701R3630 prúdový chránič 63 A 0.03 A

Blok FI (RCU) je určený pre zákaznícku inštaláciu s ističmi série S200. Výsledné kombinácie FI/LS (RCBO) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapáleným požiarom podľa DIN VDE 0100-410 a DIN VDE 0100-530. Zabezpečujú ochranu obvodov 1P+N, 2P, 3P, 3P+N alebo 4P proti preťaženiu a skratovým prúdom, ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi s hladkou jednosmernou zložkou zvyškového prúdu do 6 mA proti zemi. Rovnako ako ochrana proti poruche (ochrana pred nepriamym kontaktom), doplnková ochrana (s IΔn ≤ 30 mA) a protipožiarna ochrana (s I∆n ≤ 300 mA). Spĺňajú produktovú normu IEC/EN 61009 príloha G. Oblasti použitia sú komerčné a priemyselné aplikácie. Blok DDA200 AE FI sa dodáva s dvoma prídavnými svorkami používanými v obvodoch núdzového zastavenia na diaľkové otváranie v pozitívnej bezpečnosti. Ak sú tlačidlá s normálne uzavretými kontaktmi zapojené do série, k týmto svorkám by mal byť pripojený obvod diaľkového ovládania.
Je potrebné poznamenať, že nie viac ako jeden DDA200 AE môže monitorovať rovnaký okruh a pre každý DDA200 AE je potrebný vyhradený obvod NÚDZOVÉHO ZASTAVENIA. DDA200 AE musí byť napájaný zhora. Po pripojení k ističu S200 P sú vlastnosti izolátora dostupné v súlade s IEC 60947-1.
