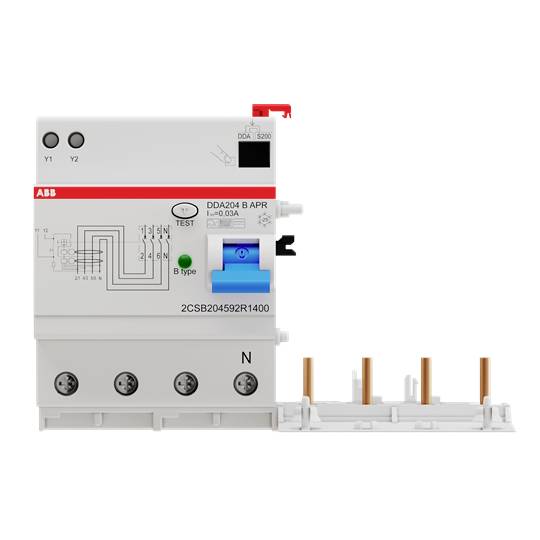

ABB 2CSB204592R1400 prúdový chránič zvyškový prúdový chránič 40 A
Kategória výrobku
prúdový chránič
Pólov
4
Spúšťacie charakteristika
B
Menovitý prúd - filter
40 A
Menovité napätie
230 – 400 V
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Menovité napätie
230 – 400 V
- Kategória výrobku
prúdový chránič
- Pólov
4
- Spúšťacie charakteristika
B
- Obsah
1 ks
- Menovitý prúd
40 A
- Menovitý prúd - filter
40 A
- Prevedenie
zvyškový prúdový chránič
40 A
500 V
4
NIE
10 ms
B
3 kA
0.03-0.03 A
230-400 V
50/60 Hz
IP2X
16-16 mm²
16-16 mm²
ÁNO
-25-55 °C
NIE
ÁNO
4 kV
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3118817 ABB 2CSB204592R1400 prúdový chránič zvyškový prúdový chránič 40 A
Popis
DDA200 Typ B AP-R pre hladké jednosmerné zvyškové prúdy
Citlivý na všetok prúd, krátkodobé oneskorenie 10 ms, odolný voči nárazovému prúdu 3 kA
Blok FI (RCU) je určený pre zákaznícku inštaláciu s ističmi série S200. Výsledné kombinácie FI/LS (RCBO) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapáleným požiarom podľa DIN VDE 0100-410 a DIN VDE 0100-530. Zabezpečujú ochranu obvodov 1P+N, 2P, 3P, 3P+N alebo 4P pred preťažením a skratovým prúdom, ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi s hladkou jednosmernou zložkou zvyškového prúdu do 10 mA voči zemi, as ako aj hladké jednosmerné zvyškové prúdy vo frekvenčnom rozsahu 0...1 kHz. Rovnako ako ochrana proti poruche (ochrana pred nepriamym kontaktom), doplnková ochrana (s IΔn ≤ 30 mA) a protipožiarna ochrana (s IΔn ≤ 300 mA).
Spĺňajú produktové normy IEC/EN 61009-1 (VDE 0664-20) príloha G, IEC/EN 61009-2-1, DIN EN 62423 (VDE 0664-40). Oblasti použitia sú predovšetkým komerčné a priemyselné aplikácie. Široký sortiment príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy.
Optimálny kompromis medzi bezpečnosťou a prevádzkovou kontinuitou ponúka vysokú dostupnosť systému vďaka odolnosti proti rušeniu s odolnosťou proti nárazovému prúdu (forma nárazového prúdu 8/20 μs) = 3 000 A proti nechcenému vypnutiu a 10 ms krátkodobému oneskoreniu.
Tento text bol preložený strojovo.
Citlivý na všetok prúd, krátkodobé oneskorenie 10 ms, odolný voči nárazovému prúdu 3 kA
Blok FI (RCU) je určený pre zákaznícku inštaláciu s ističmi série S200. Výsledné kombinácie FI/LS (RCBO) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapáleným požiarom podľa DIN VDE 0100-410 a DIN VDE 0100-530. Zabezpečujú ochranu obvodov 1P+N, 2P, 3P, 3P+N alebo 4P pred preťažením a skratovým prúdom, ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi s hladkou jednosmernou zložkou zvyškového prúdu do 10 mA voči zemi, as ako aj hladké jednosmerné zvyškové prúdy vo frekvenčnom rozsahu 0...1 kHz. Rovnako ako ochrana proti poruche (ochrana pred nepriamym kontaktom), doplnková ochrana (s IΔn ≤ 30 mA) a protipožiarna ochrana (s IΔn ≤ 300 mA).
Spĺňajú produktové normy IEC/EN 61009-1 (VDE 0664-20) príloha G, IEC/EN 61009-2-1, DIN EN 62423 (VDE 0664-40). Oblasti použitia sú predovšetkým komerčné a priemyselné aplikácie. Široký sortiment príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy.
Optimálny kompromis medzi bezpečnosťou a prevádzkovou kontinuitou ponúka vysokú dostupnosť systému vďaka odolnosti proti rušeniu s odolnosťou proti nárazovému prúdu (forma nárazového prúdu 8/20 μs) = 3 000 A proti nechcenému vypnutiu a 10 ms krátkodobému oneskoreniu.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
