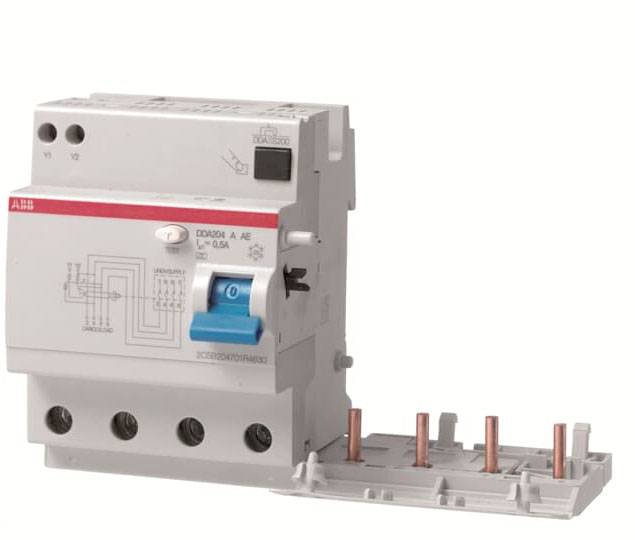

ABB 2CSB204701R3630 DDA204 A-63/0,3 AE blok prúdového chrániča A 4-pólové 63 A 0.3 A 230 V

Blok FI (RCU) je určený na montáž zákazníkom s automatickými ističmi radu S200. Výsledné kombinácie FI / LS (RCBO) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapálenými požiarmi podľa DIN VDE 0100-410 a DIN VDE 0100-530. Zaručujú ochranu obvodov 1P + N, 2P, 3P, 3P + N alebo 4P pred preťažením a skratovými prúdmi, ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi plynulými priamymi poruchovými prúdmi až 6 mA voči zemi. Rovnako ako ochrana proti poruchám (ochrana pred nepriamym kontaktom), dodatočná ochrana (s IΔn ≤ 30 mA) a protipožiarna ochrana (s IΔn ≤ 300 mA). Spĺňajú produktovú normu IEC / EN 61009, dodatok G. Oblasti použitia sú komerčné a priemyselné aplikácie. Blok FI je dodávaný s dvoma dodatočnými svorkami, ktoré sa používajú v obvodoch núdzového zastavenia na diaľkové otváranie v pozitívnej bezpečnosti. Ak sú tlačidlá s rozpínacími kontaktmi zapojené do série, k týmto svorkám by mal byť pripojený obvod diaľkového ovládania. Je potrebné poznamenať, že rovnaký obvod nemôže monitorovať viac ako jeden DDA200 AE a že pre každý DDA200 AE je potrebný vyhradený obvod NÚDZOVÉHO ZASTAVENIA. DDA200 AE musí byť dodávaný zhora. Keď sú pripojené k ističu S200 P, vlastnosti izolátora sú v súlade s IEC 60947-1.

Tento text bol preložený strojovo.
