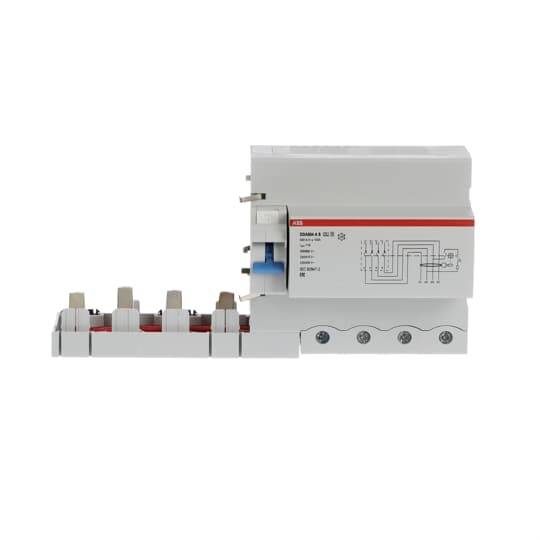

ABB 2CSB804201R5000 DDA804AS-100/1 prúdový chránič 100 A 1 A 690 V
Kategória výrobku
prúdový chránič
Pólov
4
Jmenotivý zvyškový prúd
1 A
Menovitý prúd - filter
100 A
Menovitý prúd
100 A
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Kategória výrobku
prúdový chránič
- Pólov
4
- Jmenotivý zvyškový prúd
1 A
- Menovitý prúd
100 A
- Menovitý prúd - filter
100 A
- Obsah
1 ks
- Menovité napätie
690 V
100 A
690 V
4
NIE
0 ms
A
5 kA
1-1 A
230-690 V
50/60 Hz
IP2X
6-50 mm²
6-70 mm²
NIE
-25-60 °C
NIE
ÁNO
6 kV
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3118847 ABB 2CSB804201R5000 DDA804AS-100/1 prúdový chránič 100 A 1 A 690 V
Popis
Blok FI (RCU) je určený pre zákaznícku inštaláciu s vysokovýkonnými ističmi zo série S800. Výsledné kombinácie FI/LS (RCBO) ponúkajú ochranu majetku, ako aj ochranu pred elektricky zapálenými požiarmi. Zabezpečujú ochranu 2P, 3P alebo 4P obvodov pred preťažením a skratovým prúdom, ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi s hladkou jednosmernou zložkou zvyškového prúdu do 6 mA proti zemi. Rovnako ako ochrana proti poruche (ochrana pred nepriamym kontaktom), doplnková ochrana (s IΔn ≤ 30 mA) a protipožiarna ochrana (s I∆n ≤ 300 mA). Spĺňajú produktovú normu IEC/EN 60947-2. Oblasti použitia sú priemyselné aplikácie. Široký sortiment príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy.
Optimálny kompromis medzi bezpečnosťou a prevádzkovou kontinuitou vďaka odolnosti proti rušeniu proti náhodnému spusteniu s odporom rázového prúdu (forma rázového prúdu 8/20 μs) = 5000 A. Selektivita s nadradenými zariadeniami s menším menovitým zvyškovým prúdom, napríklad 30 mA.
Tento text bol preložený strojovo.
Optimálny kompromis medzi bezpečnosťou a prevádzkovou kontinuitou vďaka odolnosti proti rušeniu proti náhodnému spusteniu s odporom rázového prúdu (forma rázového prúdu 8/20 μs) = 5000 A. Selektivita s nadradenými zariadeniami s menším menovitým zvyškovým prúdom, napríklad 30 mA.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
