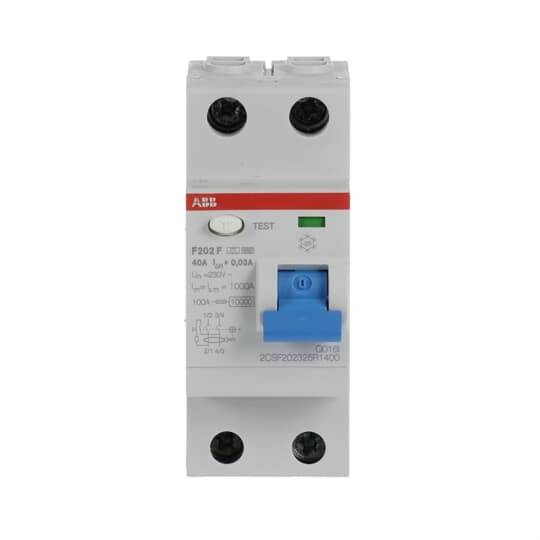

ABB 2CSF202325R1400 F202F-40/0,03 prúdový chránič pre zmiešané frekvencie F 40 A 0.03 A 230 V
Kategória výrobku
prúdový chránič
Pólov
2
Spúšťacie charakteristika
F
Jmenotivý zvyškový prúd
0.03 A
Menovitý prúd - filter
40 A
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Kategória výrobku
prúdový chránič
- Pólov
2
- Spúšťacie charakteristika
F
- Jmenotivý zvyškový prúd
0.03 A
- Menovitý prúd
40 A
- Menovitý prúd - filter
40 A
- Prevedenie
pre zmiešané frekvencie
- Obsah
1 ks
- Menovité napätie
230 V
DIN rail
AC
69 mm
40 A
230 V
500 V
2
0.03 A
F
NIE
1 kA
4 kA
2
2
ÁNO
NIE
Other
IP2X
25-25 mm²
0-25 mm²
ÁNO
ÁNO
4 kV
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3118871 ABB 2CSF202325R1400 F202F-40/0,03 prúdový chránič pre zmiešané frekvencie F 40 A 0.03 A 230 V
Popis
Prúdové chrániče (RCCB) typu F (citlivé na zmiešanú frekvenciu) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapálenými požiarmi podľa DIN VDE 0100-410 a DIN VDE 0100-530.
Prúdové chrániče série F200 F zaisťujú ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi s hladkou jednosmernou zložkou zvyškového prúdu do 10 mA voči zemi. Rovnako ako ochrana proti poruche (ochrana pred nepriamym kontaktom), doplnková ochrana (s IΔn ≤ 30 mA) a protipožiarna ochrana (s IΔn ≤ 300 mA).
Spĺňajú produktové normy pre RCD typu A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) a pre typ F DIN EN 62423 (VDE 0664-40).
Oblasti použitia zahŕňajú domáce, komerčné a priemyselné aplikácie. Široký sortiment príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy.
Optimálny kompromis medzi bezpečnosťou a prevádzkovou kontinuitou vďaka odolnosti proti rušeniu s odolnosťou proti rázovému prúdu (priebeh rázového prúdu 8/20 μs) = 3 000 A proti náhodnému vypnutiu a 10 ms krátkodobému oneskoreniu. F200 F sú citlivé na zmiešanú frekvenciu, špeciálne pre jednofázové elektronické spotrebiče s frekvenčnými meničmi, s frekvenčným rozsahom 1 - 1 000 Hz na detekciu zvyškového prúdu.
Tento text bol preložený strojovo.
Prúdové chrániče série F200 F zaisťujú ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi s hladkou jednosmernou zložkou zvyškového prúdu do 10 mA voči zemi. Rovnako ako ochrana proti poruche (ochrana pred nepriamym kontaktom), doplnková ochrana (s IΔn ≤ 30 mA) a protipožiarna ochrana (s IΔn ≤ 300 mA).
Spĺňajú produktové normy pre RCD typu A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) a pre typ F DIN EN 62423 (VDE 0664-40).
Oblasti použitia zahŕňajú domáce, komerčné a priemyselné aplikácie. Široký sortiment príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy.
Optimálny kompromis medzi bezpečnosťou a prevádzkovou kontinuitou vďaka odolnosti proti rušeniu s odolnosťou proti rázovému prúdu (priebeh rázového prúdu 8/20 μs) = 3 000 A proti náhodnému vypnutiu a 10 ms krátkodobému oneskoreniu. F200 F sú citlivé na zmiešanú frekvenciu, špeciálne pre jednofázové elektronické spotrebiče s frekvenčnými meničmi, s frekvenčným rozsahom 1 - 1 000 Hz na detekciu zvyškového prúdu.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
