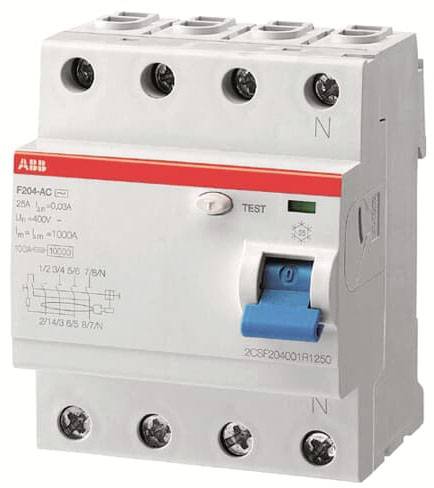

ABB 2CSF204123R3900 F204 A-100/0,3-L prúdový chránič A 4-pólové 100 A 0.3 A 400 V
Kategória výrobku
prúdový chránič
Pólov
4
Spúšťacie charakteristika
A
Jmenotivý zvyškový prúd
0.3 A
Menovitý prúd - filter
100 A
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Kategória výrobku
prúdový chránič
- Pólov
4
- Spúšťacie charakteristika
A
- Jmenotivý zvyškový prúd
0.3 A
- Menovitý prúd
100 A
- Menovitý prúd - filter
100 A
- Obsah
1 ks
- Menovité napätie
400 V
- Hĺbka
69 mm
DIN rail
AC
69 mm
100 A
400 V
500 V
4
0.3 A
2
4
NIE
IP2X
35-35 mm²
35-35 mm²
-25-55 °C
ÁNO
4
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2324403 ABB 2CSF204123R3900 F204 A-100/0,3-L prúdový chránič A 4-pólové 100 A 0.3 A 400 V
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2324403 ABB 2CSF204123R3900 F204 A-100/0,3-L prúdový chránič A 4-pólové 100 A 0.3 A 400 V
Popis
Prúdové chrániče (RCCB) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapálenými požiarmi podľa DIN VDE 0100-410 a DIN VDE 0100-530. Ističe zvyškového prúdu radu F200 zaručujú ochranu proti sínusovým striedavým prúdom a pulzujúcim prúdom s hladkou zložkou jednosmerného zvyškového prúdu až 6 mA voči zemi. Rovnako ako ochrana proti poruchám (ochrana pred nepriamym kontaktom), dodatočná ochrana (s IΔn ≤ 30 mA) a protipožiarna ochrana (s IΔn ≤ 300 mA). Spĺňajú produktové normy IEC / EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30). Oblasti použitia sú domáce, komerčné a priemyselné aplikácie. Rozsiahla ponuka príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy. Vďaka mnohým schváleniam je F200 vhodný na celosvetové použitie. Toto FI sa používa vtedy, keď je požadovaný nulový vodič na ľavej strane alebo keď v trojfázovej sieti nie je žiadny nulový vodič.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
