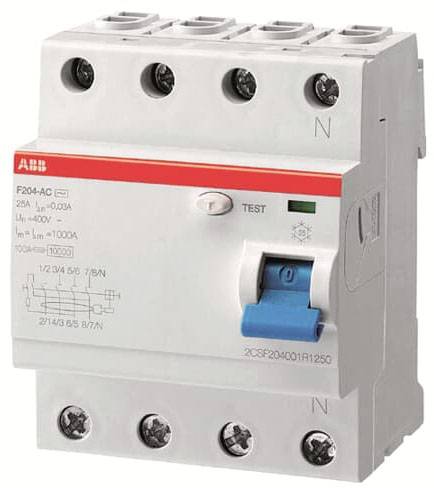

ABB 2CSF204197R1250 F204 A-25/0,03 400Hz prúdový chránič A 4-pólové 25 A 0.03 A 400 V
Kategória výrobku
prúdový chránič
Pólov
4
Spúšťacie charakteristika
A
Jmenotivý zvyškový prúd
0.03 A
Menovitý prúd - filter
25 A
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Kategória výrobku
prúdový chránič
- Pólov
4
- Spúšťacie charakteristika
A
- Jmenotivý zvyškový prúd
0.03 A
- Menovitý prúd
25 A
- Menovitý prúd - filter
25 A
- Obsah
1 ks
- Menovité napätie
400 V
- Hĺbka
69 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2321180 ABB 2CSF204197R1250 F204 A-25/0,03 400Hz prúdový chránič A 4-pólové 25 A 0.03 A 400 V
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2321180 ABB 2CSF204197R1250 F204 A-25/0,03 400Hz prúdový chránič A 4-pólové 25 A 0.03 A 400 V
Popis
Prúdové chrániče (RCCB) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapálenými požiarmi podľa DIN VDE 0100-410 a DIN VDE 0100-530. Ističe zvyškového prúdu radu F200 zaručujú ochranu proti sínusovým striedavým prúdom a pulzujúcim prúdom s hladkou zložkou jednosmerného zvyškového prúdu až 6 mA voči zemi. Spĺňajú produktové normy IEC / EN 61008-1, 61008-2-1, 61543. Oblasťou použitia sú komerčné a priemyselné aplikácie, napríklad v priemyselných sieťach s 200 Hz alebo 400 Hz. Rozsiahla ponuka príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy. Výhody: Zvýšením frekvencie sa zvyšuje magnetický odpor toroidného prúdového transformátora štandardných RCCB. Výsledkom je, že hodnota rastúceho prevádzkového poruchového prúdu pri 400 Hz dosahuje hodnoty, ktoré sú trikrát alebo mnohokrát väčšie ako hodnoty poruchového prúdu pri 50 Hz. RCCB F200 400 Hz zaručuje ochranu proti poruchám (ochrana pred nepriamym kontaktom), dodatočnú ochranu (s IΔn ≤ 30 mA), ak si myslíte, že prevádzkový poruchový prúd sa nezvyšuje so sieťovou frekvenciou.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
