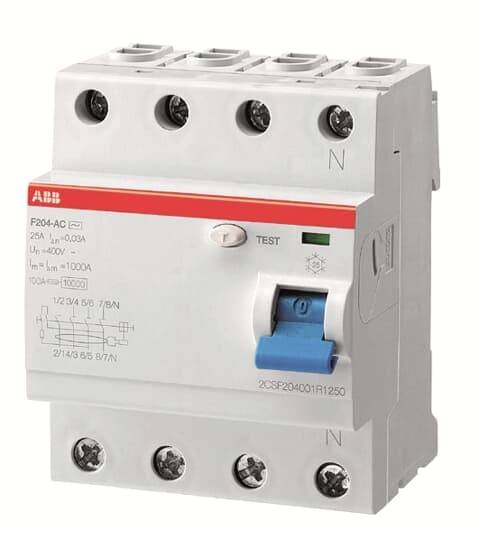

ABB 2CSF204197R1400 F204A-40/0,03/400H prúdový chránič A 40 A 0.03 A 400 V
Kategória výrobku
prúdový chránič
Pólov
4
Spúšťacie charakteristika
A
Jmenotivý zvyškový prúd
0.03 A
Menovitý prúd - filter
40 A
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Kategória výrobku
prúdový chránič
- Pólov
4
- Spúšťacie charakteristika
A
- Jmenotivý zvyškový prúd
0.03 A
- Menovitý prúd
40 A
- Menovitý prúd - filter
40 A
- Obsah
1 ks
- Menovité napätie
400 V
DIN rail
AC
69 mm
40 A
400 V
500 V
4
0.03 A
A
NIE
1 kA
2
4
NIE
NIE
Other
IP2X
25-25 mm²
0-25 mm²
ÁNO
ÁNO
4 kV
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3118894 ABB 2CSF204197R1400 F204A-40/0,03/400H prúdový chránič A 40 A 0.03 A 400 V
Popis
F200 Typ A (50...400 Hz) pre špeciálne frekvencie, napr. v priemyselných sieťach 200 Hz, 400 Hz
Prúdové chrániče (RCCB) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapáleným požiarom podľa DIN VDE 0100-410 a DIN VDE 0100-530. Prúdové chrániče série F200 zaisťujú ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi s hladkou jednosmernou zložkou zvyškového prúdu do 6 mA voči zemi. Spĺňajú produktové normy IEC/EN 61008-1, 61008-2-1, 61543.
Oblasti použitia sú komerčné a priemyselné aplikácie, napríklad v priemyselných sieťach s 200 Hz alebo 400 Hz. Široký sortiment príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy. Výhody: Zvýšenie frekvencie zvyšuje magnetický odpor toroidného transformátora prúdu štandardných RCCB. Výsledkom je, že hodnota zvyšujúceho sa prevádzkového zvyškového prúdu pri 400 Hz dosahuje hodnoty, ktoré sú trikrát alebo mnohonásobne väčšie ako hodnoty zvyškového prúdu pri 50 Hz. RCCB F200 400 Hz zaručuje ochranu proti poruchám (ochrana proti nepriamym dotykom), dodatočnú ochranu (s IΔn ≤ 30 mA), pričom sa berie do úvahy, že prevádzkový zvyškový prúd sa nezvyšuje s frekvenciou siete.
Tento text bol preložený strojovo.
Prúdové chrániče (RCCB) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapáleným požiarom podľa DIN VDE 0100-410 a DIN VDE 0100-530. Prúdové chrániče série F200 zaisťujú ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi s hladkou jednosmernou zložkou zvyškového prúdu do 6 mA voči zemi. Spĺňajú produktové normy IEC/EN 61008-1, 61008-2-1, 61543.
Oblasti použitia sú komerčné a priemyselné aplikácie, napríklad v priemyselných sieťach s 200 Hz alebo 400 Hz. Široký sortiment príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy. Výhody: Zvýšenie frekvencie zvyšuje magnetický odpor toroidného transformátora prúdu štandardných RCCB. Výsledkom je, že hodnota zvyšujúceho sa prevádzkového zvyškového prúdu pri 400 Hz dosahuje hodnoty, ktoré sú trikrát alebo mnohonásobne väčšie ako hodnoty zvyškového prúdu pri 50 Hz. RCCB F200 400 Hz zaručuje ochranu proti poruchám (ochrana proti nepriamym dotykom), dodatočnú ochranu (s IΔn ≤ 30 mA), pričom sa berie do úvahy, že prevádzkový zvyškový prúd sa nezvyšuje s frekvenciou siete.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
