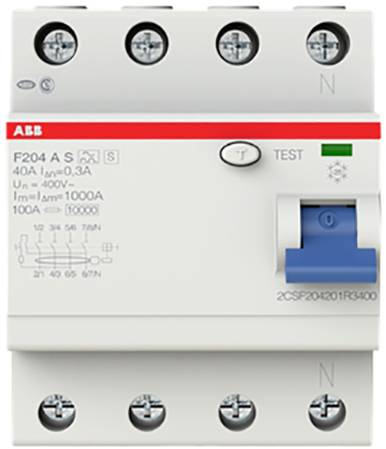

ABB 2CSF204201R3400 F204 A S-40/0,3 prúdový chránič A 4-pólové 40 A 0.3 A 400 V
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prúdový chránič
Pólov
4
Spúšťacie charakteristika
A
Jmenotivý zvyškový prúd
0.3 A
Menovitý prúd - filter
40 A
Datasheety: (PDF)
Technické parametre
- Kategória výrobku
prúdový chránič
- Pólov
4
- Spúšťacie charakteristika
A
- Jmenotivý zvyškový prúd
0.3 A
- Menovitý prúd
40 A
- Menovitý prúd - filter
40 A
- Rozmer.
(d x š x v) 150 cm x 50 mm x 100 mm
- Obsah
1 ks
- Menovité napätie
400 V
- Šírka
50 mm
- V
100 mm
- Dĺžka
150 cm
- Hĺbka
69 mm
- Hmotnosť
0
DIN rail
AC
69 mm
40 A
400 V
500 V
4
0.3 A
2
4
NIE
IP2X
25-25 mm²
0-25 mm²
-25-55 °C
ÁNO
4
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2318918 ABB 2CSF204201R3400 F204 A S-40/0,3 prúdový chránič A 4-pólové 40 A 0.3 A 400 V
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2318918 ABB 2CSF204201R3400 F204 A S-40/0,3 prúdový chránič A 4-pólové 40 A 0.3 A 400 V
Popis
Prúdové chrániče (RCCB) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapálenými požiarmi podľa DIN VDE 0100-410 a DIN VDE 0100-530. Ističe zvyškového prúdu radu F200 zaručujú ochranu proti sínusovým striedavým prúdom a pulzujúcim prúdom s hladkou zložkou jednosmerného zvyškového prúdu až 6 mA voči zemi. Rovnako ako ochrana pred poruchami (ochrana pred nepriamym kontaktom) a protipožiarna ochrana (s IΔn ≤ 300 mA). Spĺňajú produktové normy IEC / EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) a pre F200 A až 100 A UL 1053. Oblasti použitia sú domáce, komerčné a priemyselné aplikácie. Rozsiahla ponuka príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy. Vďaka mnohým schváleniam je F200 vhodný na celosvetové použitie. Optimálny kompromis medzi bezpečnosťou a prevádzkovou kontinuitou vďaka odolnosti proti rušeniu proti neúmyselnému vypnutiu s odolnosťou proti nárazovému prúdu (rázový prúd forma 8/20 μs) = 5 000 A. Selektivita so zariadeniami zaradenými za prúdom s nižším menovitým zvyškovým prúdom, napr. 30 mA (pozri tabuľky selektivity v podkapitole „Technické podrobnosti o prúdových chráničoch (RCD)“).
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
