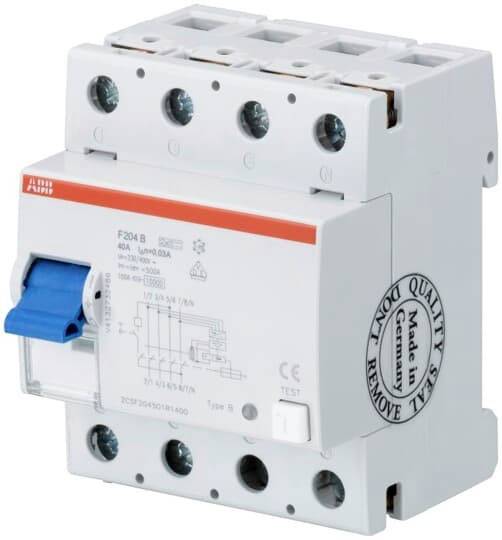

ABB 2CSF204523R1950 F204 B-125/0.03-L prúdový chránič B 4-pólové 25 A 0.03 A 400 V
Kategória výrobku
prúdový chránič
Pólov
4
Spúšťacie charakteristika
B
Jmenotivý zvyškový prúd
0.03 A
Menovitý prúd - filter
25 A
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Kategória výrobku
prúdový chránič
- Pólov
4
- Spúšťacie charakteristika
B
- Jmenotivý zvyškový prúd
0.03 A
- Menovitý prúd
25 A
- Menovitý prúd - filter
25 A
- Obsah
1 ks
- Menovité napätie
400 V
- Hĺbka
69 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2328332 ABB 2CSF204523R1950 F204 B-125/0.03-L prúdový chránič B 4-pólové 25 A 0.03 A 400 V
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2328332 ABB 2CSF204523R1950 F204 B-125/0.03-L prúdový chránič B 4-pólové 25 A 0.03 A 400 V
Popis
Prúdové chrániče (RCCB) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapálenými požiarmi podľa DIN VDE 0100-410 a DIN VDE 0100-530. Prúdové chrániče radu F200 zaručujú ochranu pred sínusovými striedavými prúdmi, pulzujúcimi prúdmi a hladkými priamymi zvyškovými prúdmi voči zemi. Rovnako ako ochrana proti poruchám (ochrana pred nepriamym kontaktom), dodatočná ochrana (s IΔn ≤ 30 mA) a protipožiarna ochrana (s IΔn ≤ 300 mA). Spĺňajú produktové normy pre typ A IEC / EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) a typ B DIN EN 62423 (VDE 0664-40). Oblasti použitia sú prevažne v komerčných a priemyselných aplikáciách. Rozsiahla ponuka príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy. RCCB typ B sú vhodné pre nelineárne obvody, ktoré môžu generovať zvyškové prúdy s hladkými DC zvyškovými prúdmi a so širokou škálou (vysokých /) frekvencií. Tieto komponenty sú umiestnené v elektronických zariadeniach, ako sú frekvenčné meniče. RCCB typ B má frekvenčný rozsah 0 ... 2 kHz na detekciu poruchového prúdu a ponúka vysokú disponibilitu systému.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
