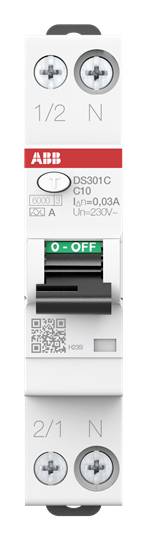

ABB 2CSR255163U1104 prúdový chránič/elektrický istič 10 A 0.03 A
Kategória výrobku
prúdový chránič/elektrický istič
Pólov
2
Spúšťacie charakteristika
C
Jmenotivý zvyškový prúd
0.03 A
Menovitý prúd - filter
10 A
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Menovité napätie
240 V
- Kategória výrobku
prúdový chránič/elektrický istič
- Pólov
2
- Spúšťacie charakteristika
C
- Jmenotivý zvyškový prúd
0.03 A
- Obsah
1 ks
- Menovitý prúd
10 A
- Menovitý prúd - filter
10 A
- Vypínanie
6 kA
AC
17.6 mm
10 A
240 V
C
500 V
0.03 A
A
3
3
2
1
50 Hz
IP20
1
ÁNO
6 kA
1.5-16 mm²
1.5-10 mm²
NIE
NIE
1
NIE
4 kV
6 kA
Undelayed
6 kA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3118964 ABB 2CSR255163U1104 prúdový chránič/elektrický istič 10 A 0.03 A
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3118964 ABB 2CSR255163U1104 prúdový chránič/elektrický istič 10 A 0.03 A
Popis
Spínače FI/LS (RCBO) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapáleným požiarom podľa DIN VDE 0100-410 a DIN VDE 0100-530. Zabezpečujú ochranu jednofázových obvodov pred preťažením a skratovým prúdom, ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi s hladkou jednosmernou zvyškovou zložkou prúdu do 10 mA voči zemi. Rovnako ako ochrana proti chybám (ochrana pred nepriamym dotykom), doplnková ochrana a protipožiarna ochrana. Spĺňajú produktové normy IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Oblasti použitia zahŕňajú domáce, komerčné a priemyselné aplikácie. Kompaktný dizajn DS301C FI/LS je ideálny na použitie v systémoch distribúcie energie, kde je k dispozícii málo miesta. Séria je s 30 mA rozdielovým zvyškovým prúdom a vypínacou charakteristikou B alebo C.
Menovitá spínacia kapacita podľa IEC/EN 61009 Icn = 6 kA.
RCBO DS301C A Typ A je 1-pólovo chránený (LS), 2-pólové spínanie.
Tento text bol preložený strojovo.
Oblasti použitia zahŕňajú domáce, komerčné a priemyselné aplikácie. Kompaktný dizajn DS301C FI/LS je ideálny na použitie v systémoch distribúcie energie, kde je k dispozícii málo miesta. Séria je s 30 mA rozdielovým zvyškovým prúdom a vypínacou charakteristikou B alebo C.
Menovitá spínacia kapacita podľa IEC/EN 61009 Icn = 6 kA.
RCBO DS301C A Typ A je 1-pólovo chránený (LS), 2-pólové spínanie.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
