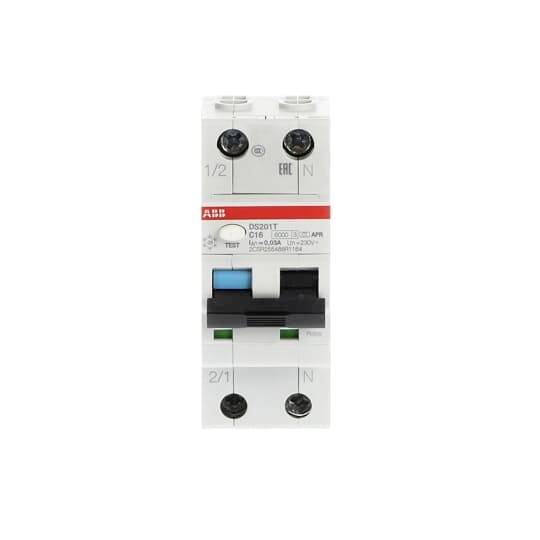

ABB 2CSR255488R1164 prúdový chránič/elektrický istič zvyškový prúdový chránič 16 A 0.03 A
Kategória výrobku
prúdový chránič/elektrický istič
Pólov
2
Spúšťacie charakteristika
C
Jmenotivý zvyškový prúd
0.03 A
Menovitý prúd - filter
16 A
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Menovité napätie
230 V
- Kategória výrobku
prúdový chránič/elektrický istič
- Pólov
2
- Spúšťacie charakteristika
C
- Jmenotivý zvyškový prúd
0.03 A
- Obsah
1 ks
- Menovitý prúd
16 A
- Menovitý prúd - filter
16 A
- Prevedenie
zvyškový prúdový chránič
- Vypínanie
6 kA
AC
35 mm
16 A
230 V
C
500 V
0.03 A
Other
3 kA
3
3
2
2
50/60 Hz
IP20
1
ÁNO
10 kA
0.75-25 mm²
0.75-16 mm²
NIE
-25-55 °C
NIE
2
NIE
4 kV
6 kA
Short-time delayed
6 kA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3119117 ABB 2CSR255488R1164 prúdový chránič/elektrický istič zvyškový prúdový chránič 16 A 0.03 A
Popis
Spínače FI/LS (RCBO) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapáleným požiarom podľa DIN VDE 0100-410 a DIN VDE 0100-530. Zabezpečujú ochranu jednofázových obvodov pred preťažením a skratovým prúdom, ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi s hladkou jednosmernou zvyškovou zložkou prúdu do 6 mA voči zemi. Rovnako ako ochrana proti chybám (ochrana v prípade nepriameho kontaktu), doplnková ochrana (s IΔn ≤30 mA) a protipožiarna ochrana (s IΔn ≤300 mA). Spĺňajú produktové normy IEC/EN 61009-1, IEC/EN 61009-2-1.
Predpisy podľa DIN EN 45545 (norma ochrany pred požiarom a dymom) R22-R26 a kategória 1 - trieda A a trieda B podľa IEC 61373 (odolnosť proti otrasom a vibráciám) robia DS201 AT vhodným na použitie v koľajových vozidlách.
Široký sortiment príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy.
Schválenia sú: CCC (Čína), EAC (Rusko), RCM (Austrália).
Optimálny kompromis medzi bezpečnosťou a prevádzkovou kontinuitou vďaka odolnosti proti rušeniu s odolnosťou proti rázovému prúdu (priebeh rázového prúdu 8/20 μs) = 3 000 A proti náhodnému vypnutiu a 10 ms krátkodobému oneskoreniu.
Menovitá spínacia kapacita podľa IEC/EN 61009 Icn = 6 kA (podľa priemyselnej normy IEC/EN 60947-2 Icu = 10 kA).
RCBO DS201 AT (Traction) Typ A je 1-pólovo chránený (LS), 2-pólový spínaný.
Tento text bol preložený strojovo.
Predpisy podľa DIN EN 45545 (norma ochrany pred požiarom a dymom) R22-R26 a kategória 1 - trieda A a trieda B podľa IEC 61373 (odolnosť proti otrasom a vibráciám) robia DS201 AT vhodným na použitie v koľajových vozidlách.
Široký sortiment príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy.
Schválenia sú: CCC (Čína), EAC (Rusko), RCM (Austrália).
Optimálny kompromis medzi bezpečnosťou a prevádzkovou kontinuitou vďaka odolnosti proti rušeniu s odolnosťou proti rázovému prúdu (priebeh rázového prúdu 8/20 μs) = 3 000 A proti náhodnému vypnutiu a 10 ms krátkodobému oneskoreniu.
Menovitá spínacia kapacita podľa IEC/EN 61009 Icn = 6 kA (podľa priemyselnej normy IEC/EN 60947-2 Icu = 10 kA).
RCBO DS201 AT (Traction) Typ A je 1-pólovo chránený (LS), 2-pólový spínaný.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
