ABB AF205-40-22-13 spínač 4 spínacie, 2 spínacie 400 kW 100 V 350 A s pomocným kontaktom 1 ks

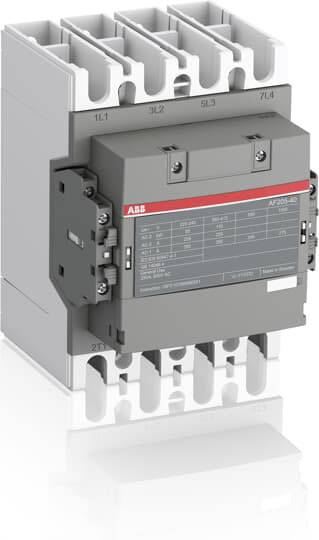

Priemyselný stykač s kontaktmi, typicky používaný na ovládanie elektromotorov v priemyselných aplikáciách.

Kategória výrobku

spínač

Menovité napätie

100 V

Zaťažovací prúd

350 A

Výkon

400 kW

Typ

AF205-40-22-13

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (1 654,47 € / kus)

1 654,47 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Kategória výrobku: spínač

Typ: AF205-40-22-13

Typ kontaktu: 4 spínacie
2 spínacie

Pomocný kontakt: 2 spínacie

Menovité napätie: 100 V

Riadiace napätie (min.): 20 V/DC

Riadiace napätie (max.): 500 V/DC

Rozsah riadiaceho napätia: 20 - 500 V/DC

Spínacie napätie (max.): 110 V/AC

Konštantný prúd (max.): 350 A

Zaťažovací prúd: 350 A

: 400 kW

Vlastnosti: s pomocným kontaktom

Obsah: 1 ks

: 140

: 196 mm

: 152.5 mm

: NIE

: 110 kW

: 4

: 0

: 2

: 2

: 205 A

: 350 A

: 100-250 V

: 100-250 V

: 100-250 V

: Screw connection

: 1000-1000 V

: 1000-1000 V

: AC/DC

Na stiahnutie

Datasheet

Datasheet 2318679 ABB AF205-40-22-13 spínač 4 spínacie, 2 spínacie 400 kW 100 V 350 A s pomocným kontaktom 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2318679 ABB AF205-40-22-13 spínač 4 spínacie, 2 spínacie 400 kW 100 V 350 A s pomocným kontaktom 1 ks

Popis

Stykače AF116 až AF750 od 55 do 400 kW AC-3 (400 V) predstavujú kompaktnú sériu s ovládaním AC / DC a veľmi širokým rozsahom napätia cievky. Iba 4 cievky pokrývajú riadiace napätie od 20 ... 500 VDC do 24 ... 500 VAC - bez ďalších supresorov. To znamená, že ich možno použiť na celom svete a iba s malými obmenami. AF116 až AF370 sú k dispozícii aj vo verziách, ktoré je možné ovládať priamo z PLC, od AF400 je štandardne k dispozícii vstup PLC. Stykače AF spínajú výkonové obvody s motormi, mierne induktívnymi alebo neinduktívnymi záťažami. Pripojiteľným príslušenstvom sú až 2 2-pólové pomocné spínače, ktoré je možné namontovať vpravo a vľavo. Všetky pomocné rozpínacie kontakty sú navrhnuté ako zrkadlové kontakty v súlade s IEC60947-5-1, dodatok L. Sortiment dopĺňa okrem iného ďalšie príslušenstvo, ako napríklad kryty svoriek, pomocné zapojenie a uzamykacie prvky.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
