Name: ABB AF96-30-22-13 spínač 2 spínacie, 4 spínacie 45 kW 100 V 130 A s pomocným kontaktom 1 ks
Brand: ABB
SKU: 2319465
Availability: BackOrder

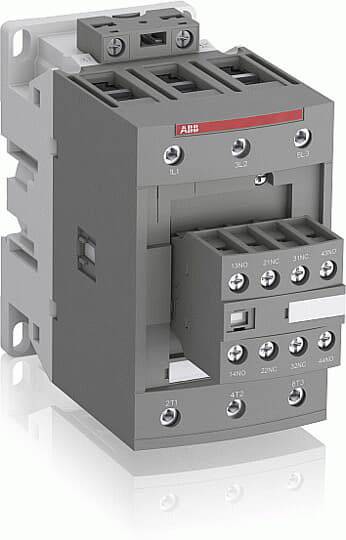

'Sivý priemyselný výkonový spínač s viacerými skrutkovými svorkami a červeným označením na prednej strane.'

Kategória výrobku

spínač

Menovité napätie

100 V

Zaťažovací prúd

130 A

Výkon

45 kW

Pripojenie

skrutkovací

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 12. 11.

1 Ks

Počet

Celkom (505,00 € / kus)

505,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: spínač

Typ: AF96-30-22-13

Typ kontaktu: 2 spínacie
4 spínacie

Pomocný kontakt: 2 spínacie

Menovité napätie: 100 V

Spínacie napätie (max.): 45 V/AC

Konštantný prúd (max.): 130 A

Zaťažovací prúd: 130 A

: 45 kW

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

Obsah: 1 ks

: 70

: 125.5 mm

: 149 mm

: NIE

: 45 kW

: 3

: 0

: 2

: 2

: 96 A

: 130 A

: 100-250 V

: 100-250 V

: 100-250 V

: Screw connection

: 690-1000 V

: 690-1000 V

: AC/DC

: 55.928

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Zaťažovací prúd

Menovité napätie

Počet pólov

Druh obalu

ABB AF09-22-00-11 spínač 4 spínacie 4 kW 24 V 9 A s pomocným kontaktom Piece 1 ks

Objednávacie číslo:2319445

Doručenie: Ut 24. 11.

Conrad Electronic

9 A

24 V

2-pólový

Piece

Min.: 1

Násobky: 1

49,99 €^*

ABB AF09-22-00-12 spínač 4 spínacie 48 V 9 A s pomocným kontaktom Piece 1 ks

Objednávacie číslo:2322726

Doručenie: Ut 24. 11.

Conrad Electronic

9 A

48 V

2-pólový

Piece

Min.: 1

Násobky: 1

63,99 €^*

ABB AF09-22-00-13 spínač 4 spínacie 100 V 25 A s pomocným kontaktom 1 ks

Objednávacie číslo:2319615

Doručenie: Ut 24. 11.

Conrad Electronic

25 A

100 V

2-pólový

Min.: 1

Násobky: 1

63,99 €^*

ABB AF09-22-00-14 spínač 4 spínacie 250 V 9 A s pomocným kontaktom Piece 1 ks

Objednávacie číslo:2322874

Doručenie: Ut 24. 11.

Conrad Electronic

9 A

250 V

2-pólový

Piece

Min.: 1

Násobky: 1

49,99 €^*

ABB AF09-30-01-11 spínač 4 spínacie, 1 spínací 4 kW 24 V 25 A s pomocným kontaktom 1 ks

Objednávacie číslo:2323965

Doručenie: Št 12. 11.

8 KsConrad Electronic

25 A

24 V

3-pólové

Min.: 1

Násobky: 1

59,99 €^*

ABB AF09-30-01-12 spínač 4 spínacie, 1 spínací 48 V 25 A s pomocným kontaktom Piece 1 ks

Objednávacie číslo:2320565

Doručenie: Ut 24. 11.

Conrad Electronic

25 A

48 V

Piece

Min.: 1

Násobky: 1

39,99 €^*

ABB AF09-30-01-14 spínač 4 spínacie, 1 spínací 4 kW 250 V 9 A s pomocným kontaktom Piece 1 ks

Objednávacie číslo:2321043

Doručenie: Ut 24. 11.

Conrad Electronic

9 A

250 V

Piece

Min.: 1

Násobky: 1

39,99 €^*

ABB AF09-30-01K-11 spínač 4 spínacie, 1 spínací 24 V 9 A s prepäťovou ochranou 1 ks

Objednávacie číslo:2322375

Doručenie: Ut 24. 11.

Conrad Electronic

9 A

24 V

3-pólové

Min.: 1

Násobky: 1

42,99 €^*

ABB AF09-30-01K-12 spínač 1 spínací, 4 spínacie 48 V 25 A s prepäťovou ochranou 1 ks

Objednávacie číslo:2334227

Doručenie: Ut 24. 11.

Conrad Electronic

25 A

48 V

3-pólové

Min.: 1

Násobky: 1

42,99 €^*

ABB AF09-30-01K-13 spínač 4 spínacie, 1 spínací 100 V 9 A s prepäťovou ochranou Single 1 ks

Objednávacie číslo:2319278

Doručenie: Ut 24. 11.

Conrad Electronic

9 A

100 V

3-pólové

Single

Min.: 1

Násobky: 1

42,99 €^*

Na stiahnutie

Datasheet

Datasheet 2319465 ABB AF96-30-22-13 spínač 2 spínacie, 4 spínacie 45 kW 100 V 130 A s pomocným kontaktom 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2319465 ABB AF96-30-22-13 spínač 2 spínacie, 4 spínacie 45 kW 100 V 130 A s pomocným kontaktom 1 ks

Popis

Stykače AF09 až AF96 od 4 do 45 kW AC-3 (400 V) predstavujú kompaktnú sériu s ovládaním AC / DC a veľmi širokým rozsahom napätia cievky. Iba 4 cievky pokrývajú riadiace napätie od 20 ... 500 VDC do 24 ... 500 VAC - bez ďalších supresorov. To znamená, že ich možno použiť na celom svete a iba s malými obmenami. Výkonové obvody prepínate motormi, mierne indukčnými alebo neinduktívnymi záťažami. Flexibilne vymeniteľné svorky na pripojenie cievky umožňujú pripojenie zhora, zdola alebo zhora a zospodu. Pripojiteľným príslušenstvom sú 1- a 4-pólové pomocné spínače, ktoré je možné zapojiť vpredu, ako aj 2-pólové pomocné spínače, ktoré je možné namontovať vpravo a vľavo. Ďalší pomocný spínací blok s 1 NO + 1 NC a pripojením cievok A1 a A2 je k dispozícii až do AF65 pre pripojenie prednej cievky. Všetky pomocné rozpínacie kontakty sú navrhnuté ako zrkadlové kontakty v súlade s IEC60947-5-1, dodatok L. Sortiment dopĺňa okrem iného ďalšie príslušenstvo, ako sú rozvodové prvky, pomôcky pre zapojenie a uzamykacie prvky.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
