Name: ABB B6-30-10-P-01 spínač 4 spínacie, 1 spínací 5500 W 24 V 8.5 A s pomocným kontaktom 1 ks
Brand: ABB
SKU: 2325605
Availability: BackOrder

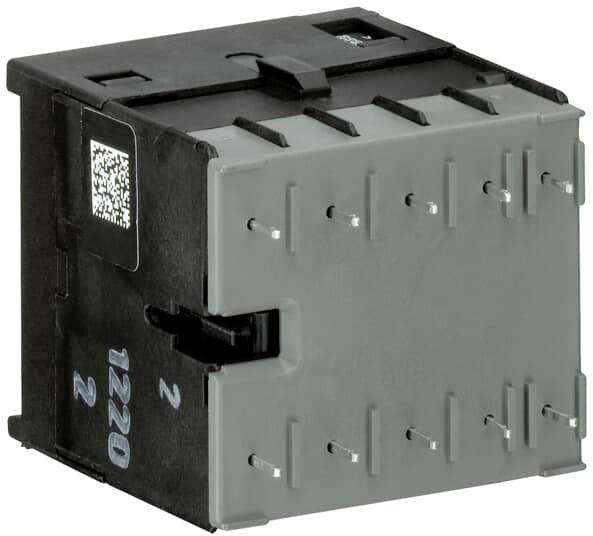

Obdĺžnikový čierny a sivý elektronický konektor s viacerými kontaktnými kolíkmi a QR kódom.

Kategória výrobku

spínač

Menovité napätie

24 V

Zaťažovací prúd

8.5 A

Výkon

5500 W

Pripojenie

tlačené

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 4. 11.

1 Ks

Počet

Celkom (49,99 € / kus)

49,99 €

s DPH

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: spínač

Typ: B6-30-10-P-01

Typ kontaktu: 4 spínacie
1 spínací

Pomocný kontakt: 1 spínací

Menovité napätie: 24 V

Riadiace napätie (min.): 24 V/AC

Riadiace napätie (max.): 24 V/AC

Rozsah riadiaceho napätia: 24 - 24 V/AC

Spínacie napätie (min.): 220 V/AC

Spínacie napätie (max.): 4 V/AC

Max. spínací výkon: 5500 W

Konštantný prúd (max.): 12 A

Zaťažovací prúd: 8.5 A

: 5500 W

Vlastnosti: s pomocným kontaktom

Pripojenie: tlačené

Šírka: 47.5 mm

V: 45.2 mm

Hĺbka: 47.7 mm

Rozmer.: (š x v x h) 47.5 x 45.2 x 47.7 mm

Obsah: 1 ks

: 47.5

: 45.2 mm

: 47.7 mm

: NIE

: 4 kW

: 3

: 0

: 1

: 0

: 8 A

: 16 A

: 24-24 V

: 24-24 V

: 24-24 V

: PCB connection

: 220-690 V

: 220-690 V

: AC

: 1.491

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Druh obalu

Menovité napätie

Počet pólov

Zaťažovací prúd

ABB AF09-22-00-11 spínač 4 spínacie 4 kW 24 V 9 A s pomocným kontaktom Piece 1 ks

Objednávacie číslo:2319445

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

24 V

2-pólový

9 A

Min.: 1

Násobky: 1

49,99 €^*

ABB AF09-22-00-12 spínač 4 spínacie 48 V 9 A s pomocným kontaktom Piece 1 ks

Objednávacie číslo:2322726

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

48 V

2-pólový

9 A

Min.: 1

Násobky: 1

63,99 €^*

ABB AF09-22-00-13 spínač 4 spínacie 100 V 25 A s pomocným kontaktom 1 ks

Objednávacie číslo:2319615

Doručenie: Pi 13. 11.

Conrad Electronic

100 V

2-pólový

25 A

Min.: 1

Násobky: 1

63,99 €^*

ABB AF09-22-00-14 spínač 4 spínacie 250 V 9 A s pomocným kontaktom Piece 1 ks

Objednávacie číslo:2322874

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

250 V

2-pólový

9 A

Min.: 1

Násobky: 1

49,99 €^*

ABB AF09-30-01-11 spínač 4 spínacie, 1 spínací 4 kW 24 V 25 A s pomocným kontaktom 1 ks

Objednávacie číslo:2323965

Doručenie: St 4. 11.

8 KsConrad Electronic

24 V

3-pólové

25 A

Min.: 1

Násobky: 1

59,99 €^*

ABB AF09-30-01-12 spínač 4 spínacie, 1 spínací 48 V 25 A s pomocným kontaktom Piece 1 ks

Objednávacie číslo:2320565

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

48 V

25 A

Min.: 1

Násobky: 1

39,99 €^*

ABB AF09-30-01-14 spínač 4 spínacie, 1 spínací 4 kW 250 V 9 A s pomocným kontaktom Piece 1 ks

Objednávacie číslo:2321043

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

250 V

9 A

Min.: 1

Násobky: 1

39,99 €^*

ABB AF09-30-01K-11 spínač 4 spínacie, 1 spínací 24 V 9 A s prepäťovou ochranou 1 ks

Objednávacie číslo:2322375

Doručenie: Pi 13. 11.

Conrad Electronic

24 V

3-pólové

9 A

Min.: 1

Násobky: 1

42,99 €^*

ABB AF09-30-01K-12 spínač 1 spínací, 4 spínacie 48 V 25 A s prepäťovou ochranou 1 ks

Objednávacie číslo:2334227

Doručenie: Pi 13. 11.

Conrad Electronic

48 V

3-pólové

25 A

Min.: 1

Násobky: 1

42,99 €^*

ABB AF09-30-01K-13 spínač 4 spínacie, 1 spínací 100 V 9 A s prepäťovou ochranou Single 1 ks

Objednávacie číslo:2319278

Doručenie: Pi 13. 11.

Conrad Electronic

Single

100 V

3-pólové

9 A

Min.: 1

Násobky: 1

42,99 €^*

Na stiahnutie

Datasheet

Datasheet 2325605 ABB B6-30-10-P-01 spínač 4 spínacie, 1 spínací 5500 W 24 V 8.5 A s pomocným kontaktom 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2325605 ABB B6-30-10-P-01 spínač 4 spínacie, 1 spínací 5500 W 24 V 8.5 A s pomocným kontaktom 1 ks

Popis

Malé stýkače B / BC 6 a B / BC 7 s výkonom 4 a 5,5 kW AC-3 (400 V) predstavujú sériu s veľmi malými rozmermi a s variantmi pripojenia pomocou technológie skrutkového, spájkovacieho kolíka a radlice. V dôsledku toho a rôznych variantov kontaktov a cievok existuje veľmi široká škála možných použití, a to aj za nepriaznivých priestorových podmienok. Svojím striedavým alebo jednosmerným riadením spínajú výkonové obvody s motormi, mierne indukčnými alebo neinduktívnymi záťažami. Pripojiteľným príslušenstvom sú supresory a 2-pólové pomocné spínače, ktoré je možné pripevniť na bočnú alebo prednú stranu.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
