Name: ABB TAL9-30-01-51 stýkač 3 spínacie, 1 rozpínací 4 kW Piece 1 ks
Brand: ABB
SKU: 3105198
Availability: BackOrder

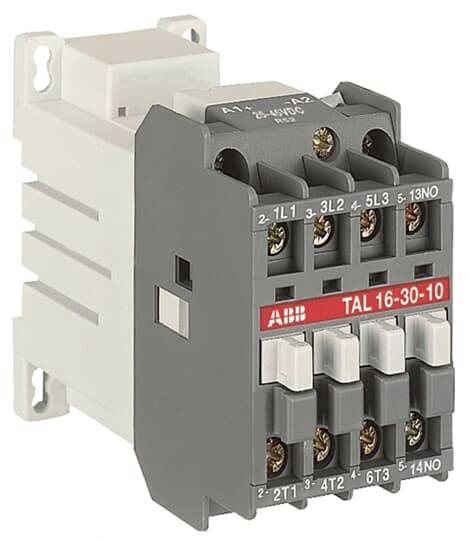

Stykač 'ABB TAL 16-30-10' na bielom pozadí, zobrazujúci elektrické svorky a označenia na prednej strane.

Kategória výrobku

stýkač

Počet pólov

3-pólové

Výkon

4 kW

Pripojenie

skrutkovací

Druh obalu

Piece

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 25. 11.

Počet

Celkom (97,99 € / kus)

114,99 €

-15 %

97,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: TAL9-30-01-51

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie
1 rozpínací

Pomocný kontakt: 1 rozpínací

Riadiace napätie (min.): 17 V/DC

Riadiace napätie (max.): 32 V/DC

Rozsah riadiaceho napätia: 17 - 32 V/DC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 25 A

: 4 kW

Pripojenie: skrutkovací

Šírka: 44 mm

V: 78 mm

Hĺbka: 97 mm

Rozmer.: (š x v x h) 44 x 78 x 97 mm

Obsah: 1 ks

: NIE

: 4 kW

: 3

: 0

: 0

: 1

: 9 A

: 25 A

: 17-32 V

: Screw connection

: DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3105198 ABB TAL9-30-01-51 stýkač 3 spínacie, 1 rozpínací 4 kW Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3105198 ABB TAL9-30-01-51 stýkač 3 spínacie, 1 rozpínací 4 kW Piece 1 ks

Popis

3-pólové stýkače TAL9 sa používajú hlavne na ovládanie trojfázových motorov a všeobecne na ovládanie silových obvodov do 690V AC alebo 220V DC. Stykače môžu byť tiež použité pre mnoho ďalších aplikácií, ako je izolácia, spínanie kondenzátorov, osvetlenie. 1-úrovňové, 3-pólové stýkače radu AL... sú navrhnuté v blokovej konštrukcii.
- Hlavné póly a bloky pomocných kontaktov: 3 hlavné póly, 1 vstavaný pomocný kontakt, je možná inštalácia ďalších predných alebo bočných montážnych blokov pomocných kontaktov.
- Riadiaci obvod: DC prevádzka s obvodom s permanentným magnetom a širokým rozsahom napätia.
Je potrebné dodržať polaritu pripojení cievky (A1+ a A2-).
Strelci majú železničný preukaz.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
