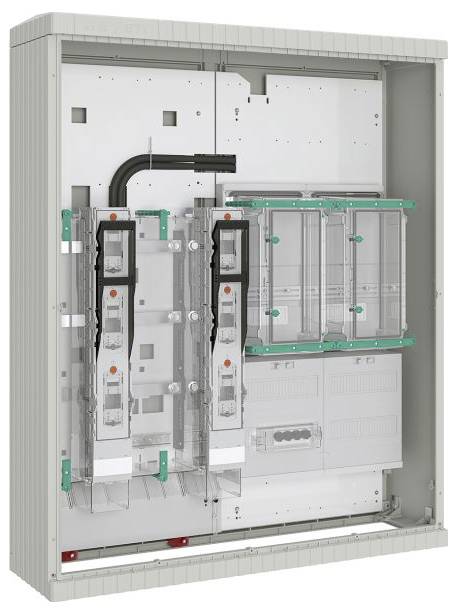

ABN ABNSG132X0953 ABNSG132X0953 Skriňa meniča na omietku Počet riadkov = 1

Pozostáva z: Skrinka V x Š x H (mm): 1355 x 1110 x 315: - Polyester vystužený sklenenými vláknami FS 833.5 podľa DIN 16913, IP44, podobné RAL 7035 - Plastová montážna doska 6 mm - Dvere s dvojitým zamykaním a profilovou polcylindrickou vložkou s 2 kľúčmi - Bez podstavca Výkonová časť V x Š (mm): 900 x 500: - Priestor transformátora, sieťový a systémový pripojovací priestor (NAR/AAR): Montážna doska pod konštrukciou (PVC 6 mm), primárne medené zbernice Cu 30 x 10 mm pocínované a poniklované, PE a N-zbernica s V-pripojovacími svorkami 185 mm² a krytom na ochranu pred kontaktom - Priestor transformátora s priehľadným krytom transformátora, plombovateľný, úplne uzavretý, vrátane transformátorovej koncovky (170 x 40 x 10 mm) podľa tvaru A podľa DIN VDE 0603-2-2, rozstup otvorov 130 mm a sekundárne vedenie, vrátane prázdneho priestoru pre prepätie ochrana - Odpojovací bod na strane siete (vľavo): Poistkový odpínač NH2, 3-pólový prepínateľný, s pripojovacími svorkami V 185 mm² a 1x prázdny priestor pre ďalší poistkový odpínač NH2 alebo prepäťovú ochranu - Odpojovací bod na strane zariadenia (v AAR): Poistkový odpínač NH2, 3-pólový prepínateľný, s pripojovacími svorkami V 185 mm² Meracia časť V x Š x H (mm): 900 x 500: - Priestor pre elektromer transformátora, V x Š (mm): 375 x 250, 3-bodový so sekundárnym zapojením a priehľadným krytom IP54 - Prídavný priestor transformátora, V x Š (mm): 300 x 250, s uzavretým 3-bodovým krytom, vybavený poistkou napäťovej cesty 4x LS-Automate B 10 A/25 kA pod priehľadným krytom a 14-pinovou testovacou svorkou (X14) TAB North - umiestnenie TRE, V x Š (mm): 150 x 250, 3-bodový s ovládacím zapojením - Priestor pre pripojenie na strane siete, V x Š (mm): 300 x 250, s perforovaným 3-bodovým krytom a montážnou lištou zariadenia, bez montáže zariadenia

Tento text bol preložený strojovo.
