Aim TTi LD400P elektronická záťaž 80 V/DC 80 A 400 W
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (1 760,16 € / kus)
1 760,16 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Elektronické jednosmerné zaťaženie LD400P
- 400 W
- 80 V/DC
- 80 A
- Všestranné riešenie pre testovanie DC zdrojov
- Režimy konštantného prúdu, odporu, vodivosti, napätia a výkonu
- Široký rozsah napätia a prúdu, 0 až 80 V a 0 až 80 A
- 400 wattov nepretržitého výkonu
- 600 wattov špičkový výkon (až 60 sekúnd)
- Nízke prevádzkové napätie< 1V pri 40A
- Vysoké rozlíšenie a presnosť nastavenia úrovne
- Vstavaný generátor testu s premenlivým prahom
- Výstup monitora pre zobrazenie priebehu
- Variabilné vypínacie napätie pre test batérie

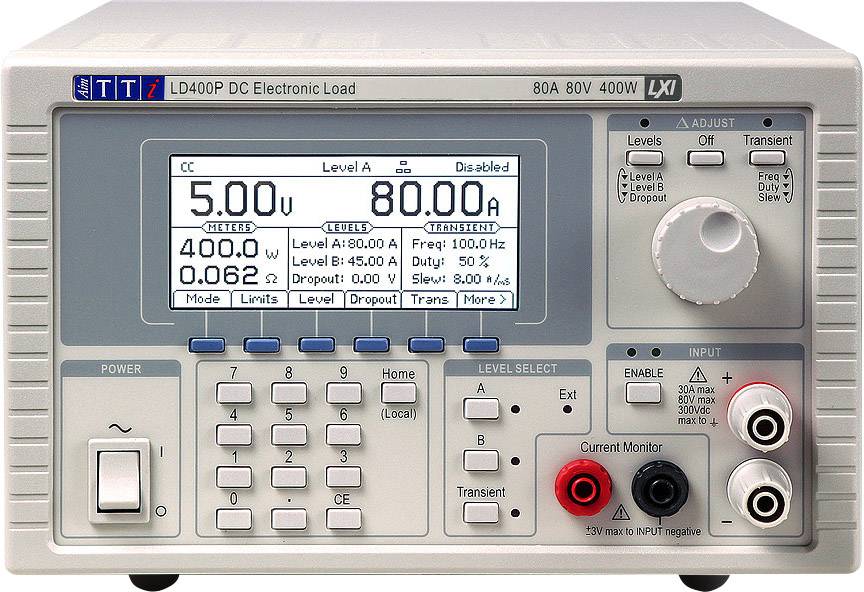

- Podsvietený grafický LC displej s vysokým rozlíšením a softkey ovládaním
- Analógové diaľkové ovládanie úrovní a TTL ovládanie zapnutia/vypnutia a chvíľkového spínania

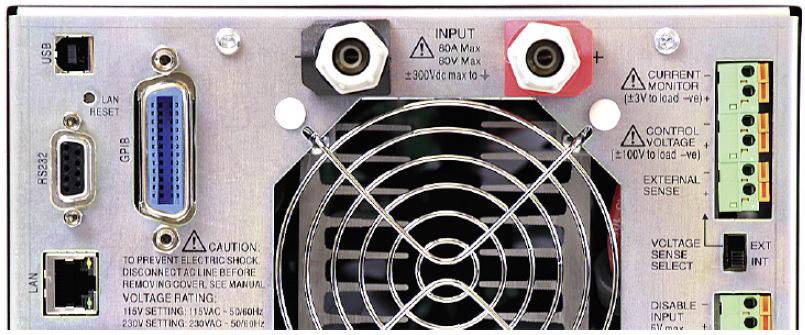

- Predné a zadné vstupné svorky (predné svorky max. 30A)
- Plné ovládanie zbernice cez USB, RS232 a LXI kompatibilné LAN rozhrania
Technické parametre
- Typ
LD400P
- Kategória výrobku
elektronická záťaž
- Vstupný prúd pri záťaži (max.)
80 A
- Trvalý výkon na pripojenej záťaži (max.)
400 W
- Rozmer.
(š x v x h) 212 x 130 x 435 mm
- Maximálne napätie na vstupe pri záťaži
80 V/DC
- Hmotnosť
5.7 kg
bez certifikátu
- Doba trvania (min. Pri záťaži)
0 W
- Vstupné napätie pri záťaži (min.)
0 V/DC
- Vstupný prúd pri záťaži
0 A
- Pripojenie záťaže
skrutkové svorky (predné)
skrutkové svorky (zadné)
- Šírka
212 mm
- V
130 mm
- Hĺbka
435 mm
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1418407 Aim TTi LD400P elektronická záťaž 80 V/DC 80 A 400 W
Informácie
Informácie 1418407 Aim TTi LD400P elektronická záťaž 80 V/DC 80 A 400 W
Prehlásenie o zhode
Prehlásenie o zhode 1418407 Aim TTi LD400P elektronická záťaž 80 V/DC 80 A 400 W
Popis
LD400 je lacná elektronická záťaž vhodná na testovanie a charakterizáciu širokej škály jednosmerných zdrojov energie.
Môže sa použiť na štúdium správania mnohých rôznych typov zdrojov energie, ako sú batérie a solárne články, ako aj elektronických zdrojov energie.
Jeho široký rozsah napätia / prúdu, niekoľko prevádzkových režimov a vstavaný testovací generátor mu dávajú univerzálnosť pre testovacie riešenia od konštrukčného laboratória po testovanú oblasť komponentov.
Aby bolo možné vyhovieť najrozmanitejším potrebám, dodáva LD400P širokú škálu rozhraní digitálnej zbernice. Štandardom tohto modelu sú RS-232, USB, GPIB a LAN (Ethernet) s podporou LXI.
Tento text bol preložený strojovo.
Môže sa použiť na štúdium správania mnohých rôznych typov zdrojov energie, ako sú batérie a solárne články, ako aj elektronických zdrojov energie.
Jeho široký rozsah napätia / prúdu, niekoľko prevádzkových režimov a vstavaný testovací generátor mu dávajú univerzálnosť pre testovacie riešenia od konštrukčného laboratória po testovanú oblasť komponentov.
Aby bolo možné vyhovieť najrozmanitejším potrebám, dodáva LD400P širokú škálu rozhraní digitálnej zbernice. Štandardom tohto modelu sú RS-232, USB, GPIB a LAN (Ethernet) s podporou LXI.
Tento text bol preložený strojovo.
Prevedenie
- Nízke minimálne vstupné napätie
- LD400 je možné prevádzkovať pri napätiach pod 500 mV pre prúdy do 10 ampérov. Pri vyšších prúdoch pevný minimálny odpor (zvyčajne lepší ako 25 mW) postupne zvyšuje minimálne prevádzkové napätie, ale zostáva pod 1 V až do 40 A a pod 2 V až do 80 A.
- Toto nízke prevádzkové napätie umožňuje jeho použitie v mnohých aplikáciách nízkeho napätia, pre ktoré sú iné elektronické záťaže nevhodné.
- Špičkový výkon 600 wattov
- LD400 môže trvať až 1 minútu s výkonom max. Môže sa prevádzkovať 600 wattov
- Krátkodobé zaťaženie môže byť dostatočné pre mnoho testovacích aplikácií a značne rozšíriť použiteľnosť LD400. Nepretržitý výkon je 400 W.
- Viaceré režimy činnosti
- Režim konštantného prúdu
- Režim konštantného prúdu sa používa na testovanie zaťaženia normálnych zdrojov energie a na vybíjanie batérií pri konštantnom prúde. Tento režim umožňuje rýchle meranie riadenia prúdu (charakteristiky V / I).
- Režim konštantného výkonu
- Režim konštantného výkonu simuluje záťaž, ktorej spotreba energie je nezávislá od použitého napätia. Platí to pre mnoho typov zariadení, ktoré obsahujú spínané zdroje energie. Tento režim je užitočný najmä na testovanie zdrojov energie z prenosných zariadení, ako sú lítium-iónové batérie.
- Režim konštantného napätia
- Režim konštantného napätia sa používa na testovanie záťaže zdrojov konštantného prúdu. Zariadenie funguje ako vysokovýkonný regulátor skratu.
- Režim konštantného odporu
- Režim s konštantným odporom simuluje štandardné odporové zaťaženie tým, že poskytuje prúdový tok úmerný napätiu. Tieto nastavenia sa zobrazujú v ohmoch alebo mili-ohmoch.
- Na rozdiel od pevných odporov alebo reostatov, záťaž ponúka presne regulovateľný odpor s vysokým rozptylom energie a vysokou teplotnou stabilitou v širokom frekvenčnom rozsahu.
- Režim konštantnej vodivosti
- Zahrnutý je aj režim konštantnej vodivosti.
- Okrem nastavení v ampéroch na volt ponúka tento režim lepšie rozlíšenie pri nastavovaní veľmi nízkych ekvivalentných hodnôt odporu.
- Plne automatický testovací generátor s variabilnou frekvenciou
- Prepínanie medzi dvomi predvolenými úrovňami sa môže uskutočňovať pri akejkoľvek frekvencii medzi 0,01 Hz a 10 kHz. Testovací generátor sa môže používať vo všetkých prevádzkových režimoch.
- Miera zmeny medzi úrovňami (rýchlosť vybočenia) sa dá regulovať v širokom rozsahu.
