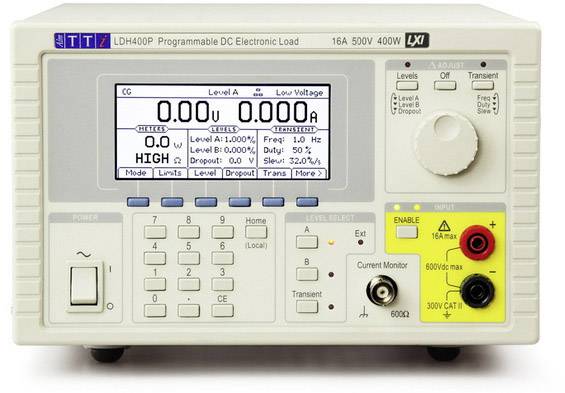

Aim TTi LDH400P elektronická záťaž 500 V/DC 16 A 400 W
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (1 942,28 € / kus)
1 942,28 €
bez DPH.
Doprava zadarmo
Technické parametre
- Typ
LDH400P
- Kategória výrobku
elektronická záťaž
- Vstupný prúd pri záťaži (max.)
16 A
- Trvalý výkon na pripojenej záťaži (max.)
400 W
- Rozmer.
(š x v) 212 mm x 130 mm
- Maximálne napätie na vstupe pri záťaži
500 V/DC
- Hmotnosť
5.7 kg
bez certifikátu
- Vstupné napätie pri záťaži (min.)
0 V/DC
- Vstupný prúd pri záťaži
0 A
- Pripojenie záťaže
skrutkové svorky (zadné)
skrutkové svorky (predné)
- Šírka
212 mm
- V
130 mm
Na stiahnutie
Datasheet
Datasheet 1926921 Aim TTi LDH400P elektronická záťaž 500 V/DC 16 A 400 W
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1926921 Aim TTi LDH400P elektronická záťaž 500 V/DC 16 A 400 W
Popis
LD400 je lacná elektronická záťaž vhodná na testovanie a charakterizáciu širokej škály jednosmerných zdrojov energie.
Môže sa použiť na štúdium správania mnohých rôznych typov zdrojov energie, ako sú batérie a solárne články, ako aj elektronických zdrojov energie.
Jeho široký rozsah napätia / prúdu, niekoľko prevádzkových režimov a vstavaný testovací generátor mu dávajú univerzálnosť pre testovacie riešenia od konštrukčného laboratória po testovanú oblasť komponentov.
Tento text bol preložený strojovo.
Môže sa použiť na štúdium správania mnohých rôznych typov zdrojov energie, ako sú batérie a solárne články, ako aj elektronických zdrojov energie.
Jeho široký rozsah napätia / prúdu, niekoľko prevádzkových režimov a vstavaný testovací generátor mu dávajú univerzálnosť pre testovacie riešenia od konštrukčného laboratória po testovanú oblasť komponentov.
Tento text bol preložený strojovo.
Prevedenie
- Niedrige minimale EingangsspannungLD400 je možné prevádzkovať pri napätiach pod 500 mV pre prúdy do 10 ampérov. Pri vyšších prúdoch pevný minimálny odpor (zvyčajne lepší ako 25 mW) postupne zvyšuje minimálne prevádzkové napätie, ale zostáva pod 1 V až do 40 A a pod 2 V až do 80 A.
- Toto nízke prevádzkové napätie umožňuje jeho použitie v mnohých aplikáciách nízkeho napätia, pre ktoré sú iné elektronické záťaže nevhodné.
- 600 Watt SpitzenleistungLD400 môže trvať až 1 minútu s výkonom max. Môže sa prevádzkovať 600 W. Krátkodobé zaťaženie môže stačiť pre mnoho testovacích aplikácií a značne rozšíriť použiteľnosť LD400. Nepretržitý výkon je 400 W.Mehrere BetriebsartenRežim s konštantným prúdom Režim s konštantným prúdom sa používa na testovanie zaťaženia normálnych zdrojov energie a na vybíjanie batérií pri konštantnom prúde. Tento režim umožňuje rýchle meranie riadenia prúdu (charakteristiky V / I).
- Režim konštantného výkonu Režim konštantného výkonu simuluje záťaž, ktorej spotreba energie je nezávislá od použitého napätia. Platí to pre mnoho typov zariadení, ktoré obsahujú spínané zdroje energie. Tento režim je užitočný najmä na testovanie zdrojov energie z prenosných zariadení, ako sú lítium-iónové batérie.
- Režim konštantného napätia Režim konštantného napätia sa používa na testovanie záťaže zdrojov konštantného prúdu. Zariadenie funguje ako vysokovýkonný regulátor skratu.
- Režim s konštantným odporom Režim s konštantným odporom simuluje štandardné odporové zaťaženie tým, že poskytuje tok prúdu úmerný napätiu. Tieto nastavenia sa zobrazujú v ohmoch alebo mili-ohmoch.
- Na rozdiel od pevných odporov alebo reostatov, záťaž ponúka presne regulovateľný odpor s vysokým rozptylom energie a vysokou teplotnou stabilitou v širokom frekvenčnom rozsahu.
- Režim konštantnej vodivosti Zahrnutý je aj režim konštantnej vodivosti.
- Okrem nastavení v ampéroch na volt ponúka tento režim lepšie rozlíšenie pri nastavovaní veľmi nízkych ekvivalentných hodnôt odporu.
- Vollautomatischer Testgenerator mit variabler FrequenzPrepínanie medzi dvomi predvolenými úrovňami sa môže uskutočňovať pri akejkoľvek frekvencii medzi 0,01 Hz a 10 kHz. Testovací generátor sa môže používať vo všetkých prevádzkových režimoch.
- Miera zmeny medzi úrovňami (rýchlosť vybočenia) sa dá regulovať v širokom rozsahu.
