Name: Arduino Príslušenstvo Nano Motor Carrier Nano Atmel SAMD21
Brand: Arduino
SKU: 2473306
Availability: BackOrder

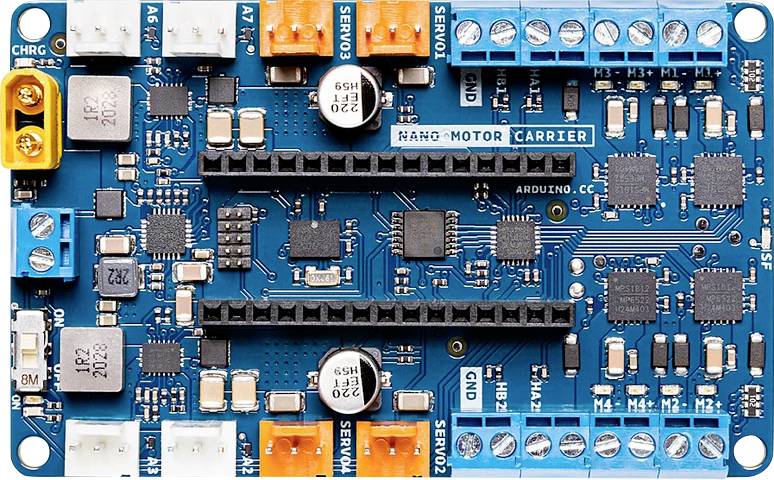

Elektronická doska s rôznymi konektormi a čipmi na modrom povrchu. Nápis 'NANO-MOTOR CARRIER' je viditeľný.

Čoskoro k dispozícii

Počet

Celkom (85,99 € / kus)

104,99 €

-18 %

85,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

MIKROKONTROLÉR: ATSAMD11 (Arm Cortex-M0 + @ 48 Mhz)
MOTOROVÝ OVLADAČ (X4): MP6522
MAXIMÁLNE VSTUPNÉ NAPÄTIE (NAPÁJACIE SVORKY): 4V (1S Li-Ion batéria)
MAXIMÁLNY VÝKON AKTUÁLNY NA MOTOROVÝ POHON: 500 A
VÝSTUPNÉ NAPÄTIE MOTOROVÉHO VODIČA: 12 V
OCHRANA PROTI VYPNUTIU PRE TEPLOTU (PRE POHONY MOTOROV DC): Áno
NABÍJANIE BATÉRIE: Áno
MAXIMÁLNY NABÍJACÍ PRÚDU BATÉRIE: 500 mA (konfigurovateľné)
ELEKTRICKÉ PRIPOJENIA (PRIPOJENIA): Svorkovnica XT-30 a 2POS
KONEKTOR SERVO: 4 terminály
VSTUPY kodéra: 2 pripojenia
RIADENIE MOTORA DC: 4 pripojenia
VSTUP / VÝSTUP 3V DIGITÁLNY / ANALOGOVÝCH SENZOROV: 4 pripojenia
IMU: BNO055 9-osový Acc / Gyr / Mag

Séria: Nano

Taktovacia frekvencia: 48 MHz

Prípojky externý: stĺpikový konektor

Výstupné napätie (min.): 12 V

Výstupný prúd: 500 A

Kategória výrobku: Príslušenstvo

Architektúra: ARM Cortex-M0+

Rozhranie: USB

Séria: Atmel SAMD21

Technológia: 32-bit MCU

Typ nástroja: hnací člen motoru

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2473306 Arduino Príslušenstvo Nano Motor Carrier Nano Atmel SAMD21

Popis

Nano Motor Carrier je dokonalým doplnkom k doske Nano 33 IoT, pretože rozširuje jeho funkčnosť a dodáva mu energiu.

Motorový nosič Nano bol vyvinutý s cieľom zjednodušiť ovládanie motora. Stará sa o elektroniku potrebnú na ovládanie motorov, aby sa študenti mohli sústrediť na prototypovanie a vývoj svojich projektov. Ostatné pohony a snímače je možné pripojiť aj pomocou série 3-kolíkových kolíkových konektorov. Doska má na doske 9-osový akcelerometer, gyroskop a magnetometer. Obsahuje nabíjačku batérií pre jednobunkové lítium-iónové batérie a 2 prípojky pre kvadratúrne snímače.

Ak chcete nosič použiť, stačí ho zapojiť do dosky Nano 33 a pripojiť motory, ktoré potrebujete pre svoj projekt. Po pripojení pripojte USB kábel k Nano 33 IoT. Stiahnite si knižnicu Arduino Motor Carrier z manažéra knižnice a môžete začať programovať a ovládať svoje motory pomocou ovládačov motorov.

Pri práci s motormi budete potrebovať externý zdroj energie na napájanie ovládačov motorov a pohon motorov. Môžete to urobiť pripojením 1-článkovej lítium-iónovej batérie ku konektoru batérie alebo použitím externého zdroja napájania.
