Arduino Smart-Industry-Kit AFX0175337396 komunikačný modul, 12 V/DC, 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Hlavné benefity
Arduino Smart-Industry-Kit
- Dvojjadrový výpočtový výkon pre rýchle spracovanie signálu a simultánnu sieťovú komunikáciu
- Bezkontaktná detekcia objektov: Presne a úplne detekuje kovové predmety bez opotrebenia.
- Trojité pripojenie cez integrované Wi-Fi, Bluetooth Low Energy (BLE) a Ethernet
- Štyri vysokovýkonné reléové kontakty (do 10 A)
- Stabilizované 24V napájanie pre bezproblémovú prevádzku
- Jednoduchá montáž na DIN lištu
- Duálny programovací svet: Plná kompatibilita s jazykmi Arduino IDE (C++) a PLC (IEC 61131-3)
- Systém optickej spätnej väzby: Okamžitá vizualizácia stavu pomocou robustných priemyselných 24V LED diód
- IoT a pripravené na cloud
- Rozšíriteľná architektúra s 8 multifunkčnými vstupmi pre ďalšie senzory alebo tlačidlá
Technické parametre
- Centrálna jednotka: Arduino Opta WiFi (8 vstupov, 4 reléové výstupy 10A)
- Typ senzora: Indukčný (M8), spínacia vzdialenosť 1,5 mm, normálne otvorený kontakt PNP
- Napájanie: 230 V AC vstup / 24 V DC výstup (12 W)
- Komunikácia: Wi-Fi, Ethernet, Bluetooth LE, USB-C
- Montáž: Montáž na DIN lištu (DIN lišta 35 mm)
- Typ
Smart-Industry-Kit
- Kategória výrobku
komunikačný modul
- Počet výstupov (max.)
4
- Maximálny počet vstupov
8
- Počet vstupov / výstupov
12
- Počet výstupov relé max.
4
- Počet analógových vstupov
8
- Počet digitálnych vstupov max.
8
- Prevádzkové napätie
12 V/DC
24 V/DC
- Hodiny - skutočný čas
áno (integrovaný)
- Kapacita flash pamäte
16 MB
- Číslo výrobcu
AFX0175337396
- Rozhranie
Ethernet
RS-485
Wi-Fi
Bluetooth®
USB-C
IP20
- Vzorkovacia frekvencia
480 MHz
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
-20 °C
- Spínacie hodiny
áno (integrovaný)
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3730891 Arduino Smart-Industry-Kit AFX0175337396 komunikačný modul, 12 V/DC, 24 V/DC
Popis
Súprava Smart Industry Kit je koordinované systémové riešenie pre bezkontaktnú detekciu objektov, riadenie procesov a diaľkové monitorovanie. Táto sada, založená na výkonnom mikro-PLC Arduino Opta WiFi, umožňuje priame prepojenie medzi fyzickými senzormi a digitálnymi aplikáciami IIoT (Priemyselný internet vecí).
Súprava poskytuje robustnú 24V infraštruktúru pre inštaláciu na štandardné DIN lišty a je ideálna pre prototypovanie, vzdelávanie a malé priemyselné riadiace systémy.
Kľúčové vlastnosti:
- Inteligentné ovládanie: Arduino Opta WiFi s dvojjadrovým procesorom (STM32H747XI) umožňuje programovanie v jazyku C++ (Arduino IDE) alebo voliteľne podľa normy IEC 61131-3 (PLC jazyky).
- Presná detekcia: Indukčný snímač priblíženia Contrinex M8 (PNP, zapustený) spoľahlivo a bez opotrebenia detekuje kovové predmety.
- Úplná konektivita: Integrované Wi-Fi, Bluetooth Low Energy a Ethernet umožňujú prenos údajov v reálnom čase do cloudu alebo lokálnych dashboardov.
- Štandardný priemyselný napájací zdroj: Vysokoúčinný spínaný zdroj Finder 78.12 poskytuje stabilizované jednosmerné napätie 24 V pre nepretržitú prevádzku.
- Vizuálna kontrola stavu: Dve priemyselné LED signálne svetlá (červená/zelená) poskytujú jasnú vizuálnu spätnú väzbu o stave systému priamo na rozvádzači.
Oblasti použitia:
- Monitorovanie výroby: Počítanie komponentov a meranie času cyklu.
- Monitorovanie stavu: Vzdialkové monitorovanie doby chodu strojov a chybových hlásení.
- Automatizácia: Ovládanie dopravných pásov, brán alebo jednoduchých výrobných krokov s cloudovým pripojením.
Tento text bol preložený strojovo.
Súprava poskytuje robustnú 24V infraštruktúru pre inštaláciu na štandardné DIN lišty a je ideálna pre prototypovanie, vzdelávanie a malé priemyselné riadiace systémy.
Kľúčové vlastnosti:
- Inteligentné ovládanie: Arduino Opta WiFi s dvojjadrovým procesorom (STM32H747XI) umožňuje programovanie v jazyku C++ (Arduino IDE) alebo voliteľne podľa normy IEC 61131-3 (PLC jazyky).
- Presná detekcia: Indukčný snímač priblíženia Contrinex M8 (PNP, zapustený) spoľahlivo a bez opotrebenia detekuje kovové predmety.
- Úplná konektivita: Integrované Wi-Fi, Bluetooth Low Energy a Ethernet umožňujú prenos údajov v reálnom čase do cloudu alebo lokálnych dashboardov.
- Štandardný priemyselný napájací zdroj: Vysokoúčinný spínaný zdroj Finder 78.12 poskytuje stabilizované jednosmerné napätie 24 V pre nepretržitú prevádzku.
- Vizuálna kontrola stavu: Dve priemyselné LED signálne svetlá (červená/zelená) poskytujú jasnú vizuálnu spätnú väzbu o stave systému priamo na rozvádzači.
Oblasti použitia:
- Monitorovanie výroby: Počítanie komponentov a meranie času cyklu.
- Monitorovanie stavu: Vzdialkové monitorovanie doby chodu strojov a chybových hlásení.
- Automatizácia: Ovládanie dopravných pásov, brán alebo jednoduchých výrobných krokov s cloudovým pripojením.
Tento text bol preložený strojovo.
Prevedenie
- Vstup: 8x konfigurovateľný digitálny/analógový (0-10V) vstup
- Výstup: 4x relé (250 V AC - 10 A)
- Procesor: STM32H747XI Dual ARM® Cortex®: jadro Cortex-M7 až 480 MHz a jadro Cortex-M4 až 240 MHz
- Pripojenie: Podporuje 10/100 Ethernet (TCP/IP alebo Modbus TCP), USB-C, Wi-Fi + Bluetooth® Low Energy (iba Opta WiFi), RS485 half duplex (iba Opta RS485 a Opta WiFi)
- Pamäť: 1 MB RAM (programovacia), 2 MB interná + 16 MB Flash QSPI
- RTC: Typická 10-dňová úspora energie pri 25 °C, možná synchronizácia NTP cez Ethernet.
- Krytie IP: IP20
- programovanie
- Jazyky: Programovací jazyk Arduino cez IDE / IEC-61131-3 ako voliteľná možnosť: Rebríková schéma (LD), Diagram funkčných blokov (FBD), Sekvenčná funkčná schéma (SFC), Štruktúrovaný text (ST), Zoznam inštrukcií (IL)
- Bezpečnosť: Bezpečný prvok ATECC608B
- Napájacie napätie: 12...24 V DC
- Prevádzková teplota: -20 °C až +50 °C (-4 °F až 122 °F)

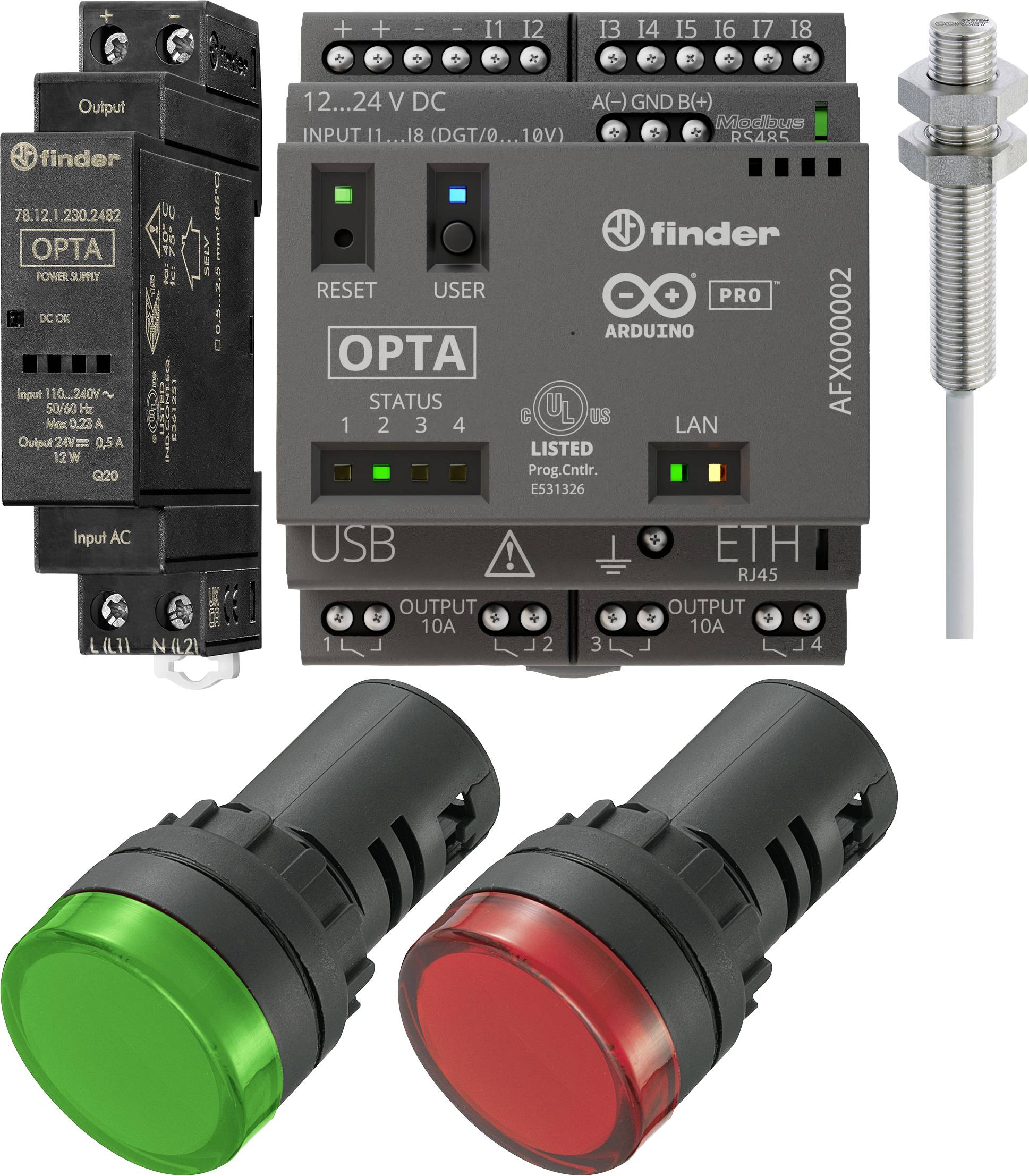

Rozsah dodávky
- Arduino Opta WiFi AFX00002
- Napájací zdroj na DIN lištu Finder 78.12.1.230.2482
- Indukčný snímač Contrinex M8, zapustený, PNP, DW-AD-703-M8-BAS
- LED signálne svetlo TRU COMPONENTS zelené 24 V/DC
- TRU COMPONENTS LED signálne svetlo červené 24 V/DC
Rady
Upozorňujeme, že táto súprava obsahuje základné technické komponenty. Pre zabezpečenie okamžitého uvedenia do prevádzky je potrebný dodatočný individuálny montážny materiál (nie je súčasťou dodávky). Pre profesionálne nastavenie odporúčame:
- Pripojovací kábel: Flexibilný ovládací kábel/vodič (0,75 mm²) pre vnútorné zapojenie 24V komponentov.
- Pripojovacie príslušenstvo: Objímky pre bezpečné skrutkové spoje.
- Pripojenie k sieti: Sieťový kábel (230 V) na napájanie zdroja na DIN lištu.
- Montáž: Štandardná DIN lišta (35 mm) pre stabilnú montáž všetkých komponentov.
- Bluetooth® je registrovaná ochranná známka firmy Bluetooth SIG, Inc.
