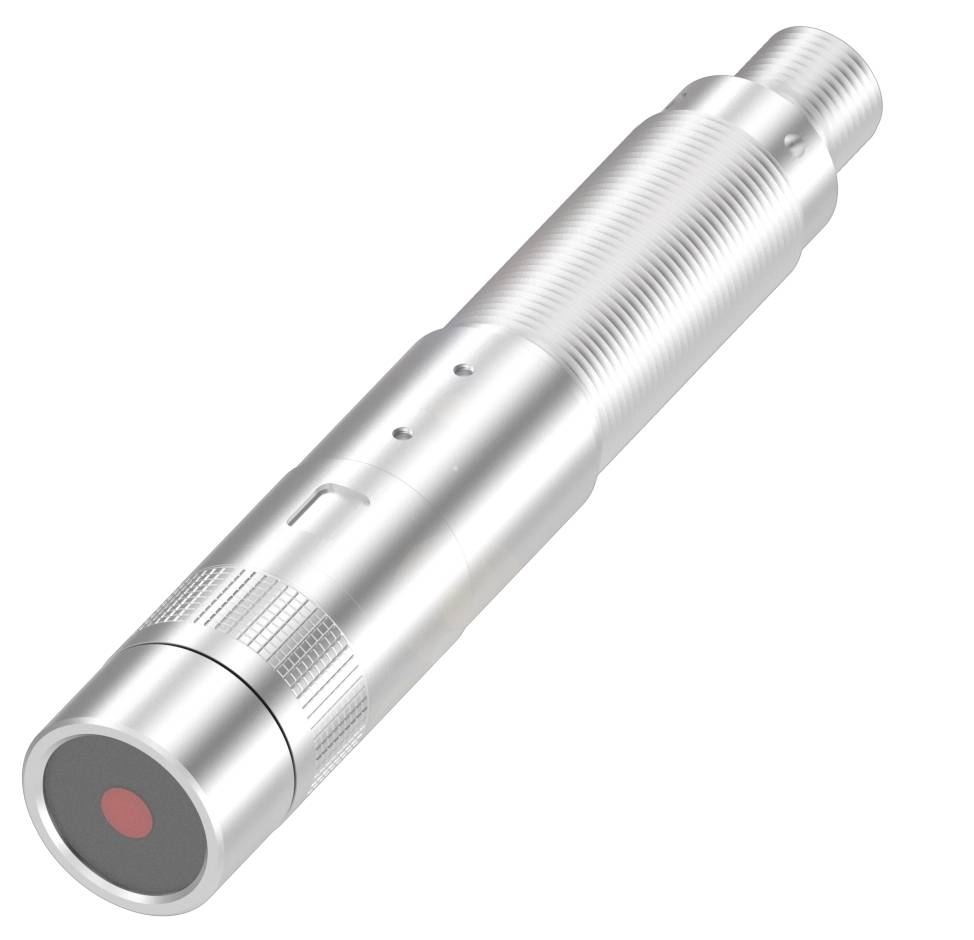

Ilustračný obrázok
BALLUFF BAE010A čiarový laser 1 ks 5.0 - 30.0 V (Ø x d) 20 mm x 116.0 mm
Kategória výrobku
čiarový laser
Pripojenie
zástrčka
Spôsob montáže
s kompresnú maticou
Typ
BAE010A
Obsah
1 ks
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (1 725,00 € / kus)
1 725,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
Čiarový laser Balluff BAE010A
- Pripojenie: Konektor, konektor M12x1, 5-pinový
- Rozmery: Ø 20 x 116 mm
- Verzia: Laserový modul
- Menovité prevádzkové napätie Ue DC: 24 V
- Spotreba prúdu max. 400 mA
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 20 x 116 mm
- Pripojenie: Konektor, konektor M12x1, 5-pinový
- Verzia: Laserový modul
- Menovité prevádzkové napätie Ue DC: 24 V
- Digitálne vstupy: Spúšťač
- Typ svetla: Červené laserové svetlo
- Materiál: nehrdzavejúca oceľ
- Sklenené matice z poniklovanej mosadze
- Ochranný druh IP67
- Spotreba prúdu max. 400 mA
- Teplota okolia: -10...50 °C
- Vlnová dĺžka: 635 nm
- Ďalšie funkcie:
- Verzia: Laserový modul
- Rozsah dodávky: Laserová matica M18x1 (2x)
- Použitie: pre kamerové senzory BVS
- Rozmery: Ø 20 x 116 mm
- Upevnenie: Matica M18x1
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovité izolačné napätie Ui: 75 V DC
- Prevádzkové napätie Ub: 5...30 VDC
- Pripojenie: Konektor M12x1, 5-pinový, kódovanie A
- Ochrana proti prepólovaniu: áno
- MTTF (40 °C): 2 a
- Materiál puzdra: nehrdzavejúca oceľ | sklo, matice z poniklovanej mosadze
- Ochranný druh IP67
- Teplota okolia: -10...50 °C
- Možnosť nastavenia: Zaostrovacia vzdialenosť
- Nastavovač: Zaostrovací krúžok
- Trieda laseru podľa IEC 60825-1: 1M
- Typ svetla: Červené laserové svetlo
- Vlnová dĺžka: 635 nm
- Spotreba prúdu max. 400 mA
- Digitálne vstupy: Spúšťač
- Prevádzková frekvencia: Digitálna: do 400 kHz
- Výstupný výkon max. 5 mW
- Rozsah zaostrovania: 100 mm … 10 000 mm
- Minimálny uhol otvorenia: 30° x 30°
- Typ projekcie: Krížová
- Kategória výrobku
čiarový laser
- Pripojenie
zástrčka
- Typ
BAE010A
- Obsah
1 ks
- Spôsob montáže
s kompresnú maticou
- Min. prevádzkové napätie
5.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
5.0 - 30.0 V
- Dĺžka
116.0 mm
- Šírka
116 mm
- Rozmer.
(Ø x d) 20 mm x 116.0 mm
- Materiál
nerezová ocel
sklo
- Menovité napätie
30.0 V
IP67
- (Ø)
20 mm
- Vlnová dĺžka
635 nm
- Pripojenie
M12
- Trieda lasera
1
- Prevádzkové napätie
24 V/DC
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416162 BALLUFF BAE010A čiarový laser 1 ks 5.0 - 30.0 V (Ø x d) 20 mm x 116.0 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416162 BALLUFF BAE010A čiarový laser 1 ks 5.0 - 30.0 V (Ø x d) 20 mm x 116.0 mm
Popis
Naše výkonné líniové lasery sa používajú v priemyselnom spracovaní obrazu, ako aj na detekciu, zarovnávanie, polohovanie a meranie obrobkov. Čiarové lasery sú spúšťateľné, zaostrovateľné a modulovateľné. Môžete si vybrať medzi červeným, modrým a zeleným typom svetla, ako aj rôznymi typmi projekcie s čiarou (homogénnou alebo Gaussovou), mriežkou, maticou, bodom a krížom. Pripojenie = konektor, konektor M12x1, 5-pinový, Prevedenie = laserový modul, Rozmery = Ø 20 x 116 mm, Prevádzkové napätie Ub = 5...30 VDC, Digitálne vstupy = spúšť, Materiál = nehrdzavejúca oceľ, sklo, poniklované mosadzné matice, Typ projekcie = krížový, Minimálny uhol otvoru = 30° x 30°, Typ svetla = červené laserové svetlo, Vlnová dĺžka = 635 nm, Trieda laseru podľa IEC 60825-1 = 1M, Teplota okolia = -10...50 °C, Schválenie/Zhoda = CEEACWEEE, Trieda ochrany = IP67
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
