Name: BALLUFF BCC03H7, piny: 3, 1.00 m, 1 ks
Brand: BALLUFF
SKU: 3420192
Availability: BackOrder

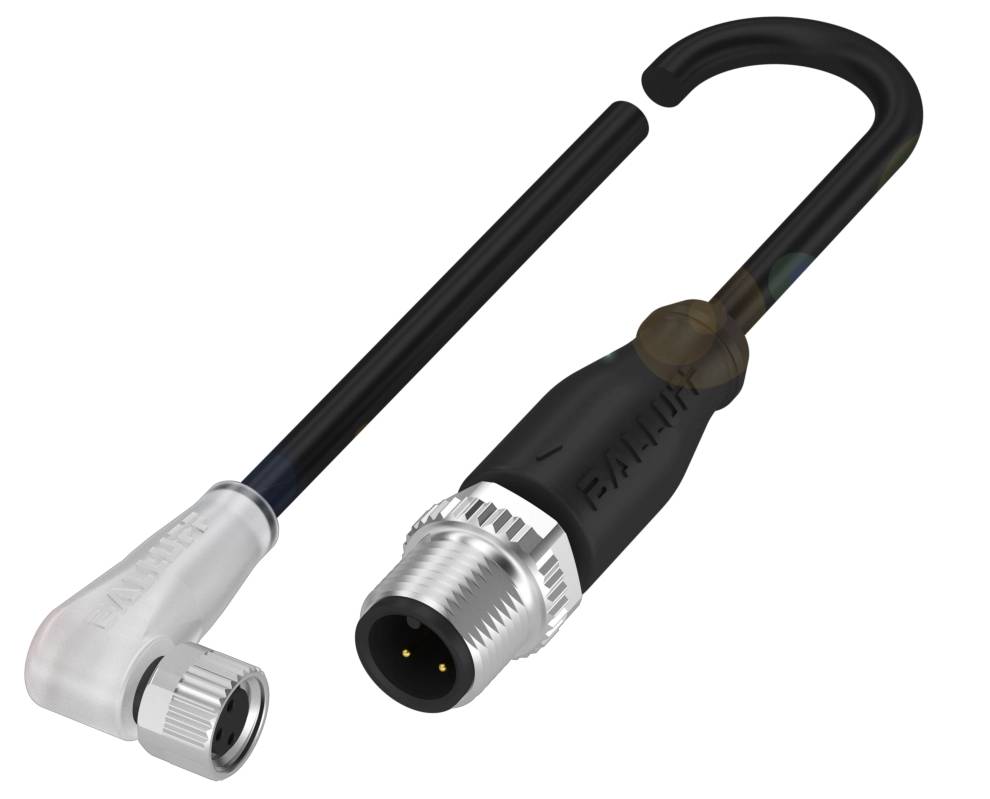

Čierny kábel s C-tvarovou plastovou ochranou, ktorý je pripojený k pravouhlovému bielemu a rovnému čiernemu konektoru.

Ilustračný obrázok

Prevedenie

zásuvka, zahnutá

zástrčka, rovná

Pripojenie

zásuvka

Obsah

1 ks

Menovitý prúd - filter

4 A

Menovité napätie

30 V

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 3. 12.

Počet

Celkom (28,99 € / kus)

28,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Netienený kábel senzora Balluff BCC03H7

Konektor 1: Zásuvka M8x1, uhlová, 3-pinová, kódovanie A
Konektor 2: Konektor M12x1, priamy, 3-pinový, kódovanie A
Indikátor prevádzkového napätia: zelená LED/nie
Zobrazenie funkcií: áno/nie
Indikátor funkcie (pin 4): žltá LED dióda

Technické parametre

Hlavné vlastnosti: Konektor 1: Zásuvka M8x1, uhlová, 3-pinová, kódovanie A
Konektor 2: Konektor M12x1, priamy, 3-pinový, kódovanie A
Počet vodičov: 3
Prevádzkové napätie Ub: 30 VDC
Indikátor prevádzkového napätia: zelená LED/nie
Zobrazenie funkcií: áno/nie
Indikátor funkcie (pin 4): žltá LED dióda
Kábel: PUR čierny, 1 m, vhodný pre ťažné reťaze
Teplota kábla, pevné uloženie: -50...90 °C
Teplota kábla, flexibilná inštalácia: -25...90 °C
Menovitý prúd (40 °C): 4,0 A
Trieda ochrany: IP67, IP69K/IP67, IP68, IP69K
Ďalšie funkcie:
Indikátor prevádzkového napätia: zelená LED/nie
Prevádzkové napätie Ub: 30 VDC
Spínací výstup: PNP normálne otvorený (NO)
Priemer kábla D: 4,30 mm ±0,20 mm
Dĺžka kábla L: 1,00 m
Trieda ochrany: IP67, IP69K/IP67, IP68, IP69K
Materiál kontaktu: bronz/mosadz
Počet vodičov: 3
Prierez vodiča: 0,34 mm²
Menovitý prúd (40 °C): 4,0 A
Systém: prelisovaný/prelisovaný
Materiál nosiča kontaktov: PUR/PUR
Uťahovací moment káblového konektora: 0,4 Nm/0,6 Nm
Kábel: PUR čierny, 1 m, vhodný pre ťažné reťaze
Kábel, min. polomer ohybu, pevné uloženie: 5 x D
Kábel, min. polomer ohybu, flexibilná inštalácia: 10 x D
Kábel, min. cykly ohýbania: 5 miliónov
Materiál tela rukoväte: PUR/PUR
Materiál plášťa kábla: PUR
Materiál prevlečnej matice: zinkový odliatok alebo mosadz|niklovaná/zinkový odliatok
Max. zrýchlenie, ťažná reťaz: 5 m/s²
Vlastnosti kábla: vhodné pre ťažné reťaze
Plášť kábla, farba: čierna
Max. rýchlosť pojazdu, ťažná reťaz: 200 m/min
Horizontálny zdvih max. ťažnej reťaze: 5 m
Teplota kábla UL max., pevné uloženie: 80 °C
Teplota kábla UL max., flexibilné uloženie: 80 °C
Teplota kábla, ťažná reťaz: -25...60 °C
Teplota kábla, pevné uloženie: -50...90 °C
Teplota kábla, flexibilná inštalácia: -25...90 °C
Indikátor funkcie (pin 4): žltá LED dióda
Konektor 1: Zásuvka M8x1, uhlová, 3-pinová, kódovanie A
Pripojenie 2: Konektor M12x1, priamy, 3-pinový, kódovanie A
Kábel, torzné namáhanie: ±180°/m
Maximálny vertikálny zdvih, rozhranie ťažnej reťaze: 5 m

Typ: BCC03H7

Prevedenie: zásuvka, zahnutá
zástrčka, rovná

Pripojenie: zásuvka

Obsah: 1 ks

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Menovité napätie: 30 V

Číslo výrobcu: BCC03H7

: IP67 / IP69K

Farba kábla: čierna

Dĺžka kábla: 1.00 m

Norma zástrčky: senzorika konektora

Materiál plášťa: PUR

Kódovanie: typ A

Strana pripojenia A: zásuvka, rovná

Strana pripojenia B: M12

Počet pólov: 3

Typ závitu, šírka pripojenie: M8 x 1

Vonkajší Ø: 4.30 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3420192 BALLUFF BCC03H7, piny: 3, 1.00 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3420192 BALLUFF BCC03H7, piny: 3, 1.00 m, 1 ks

Popis

Vďaka našim robustným pripojovacím káblom sa signály, dáta a napájanie vždy prenášajú spoľahlivo a bezpečne. V našom obrovskom výbere zaručene nájdete to správne pripojenie pre vašu aplikáciu vo vašom odvetví. Môžete si vybrať z rôznych typov káblov a širokej škály konektorov. Pripojenie 1 = zásuvka M8x1, uhlová, 3-pólová, kódovanie A, Pripojenie 2 = zástrčka M12x1, priama, 3-pólová, kódovanie A, Indikátor prevádzkového napätia = zelená/žiadna LED, Indikátor funkcie = áno/nie, Indikátor funkcie (pin 4) = žltá LED, Kábel = čierny PUR, 1 m, vhodný pre ťažné reťaze, Počet vodičov = 3, Teplota kábla, pevné uloženie = -50...90 °C, Teplota kábla, flexibilné uloženie = -25...90 °C, Prevádzkové napätie Ub = 30 VDC, Menovitý prúd (40 °C) = 4,0 A, Stupeň krytia = IP67, IP69K/IP67, IP68, IP69K, Schválenie/zhoda = CE, cULus, WEEE
