Name: BALLUFF BGL0016 vidlicová svetelná závora, BGL0016, Rozpoznanie transparentných objektov, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3417364
Availability: BackOrder

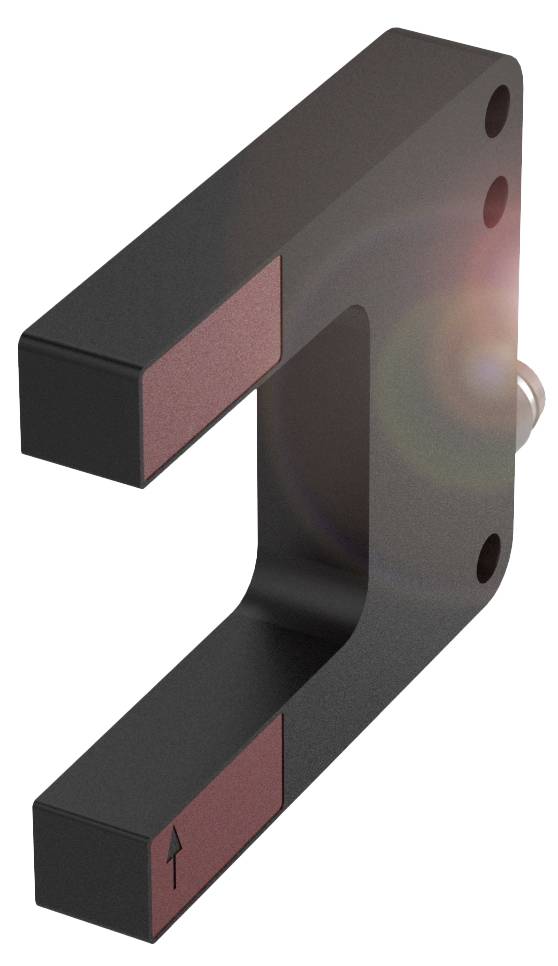

Čierno-červený, C-tvarový mechanický diel s troma otvormi na vertikálnej strane a malou okrúhlou súčiastkou vzadu.

Ilustračný obrázok

Kategória výrobku

vidlicová svetelná závora

Funkcia

Rozpoznanie transparentných objektov

Prevádzkové napätie max.

30.0 V

Pripojenie

M8, 3-pólové

Typ

BGL0016

Datasheety: (PDF)

Doručenie: Po 30. 11.

Počet

Celkom (204,99 € / kus)

239,99 €

-15 %

204,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Balluff BGL0016 Štandardné vidlicové svetelné závory z kovu

Rozmery: 10 x 50 x 68 mm
Séria: A
Rozhranie: PNP normálne otvorený/zatvorený (NO/NC)
Princíp fungovania: Vidlicová svetelná závora
Šírka vidlice: 30 mm

Technické parametre

Hlavné vlastnosti: Rozmery: 10 x 50 x 68 mm
Aktívna plocha, materiál: sklo
Pripojenie: Konektor, konektor M8x1, 3-pinový
Séria: A
Prevádzkové napätie Ub: 10...30 VDC
Princíp fungovania: Vidlicová svetelná závora
Optický princíp fungovania: Jednosmerná svetelná závora
Šírka vidlice: 30 mm
Materiál puzdra: zinok, tlakovo liaty, lakovaný
Typ svetla: LED červené svetlo
Veľkosť svetelného bodu: Ø 1,2 mm výstup svetla
Značka: Globálna
Rozhranie: PNP normálne otvorený/zatvorený (NO/NC)
Charakteristika lúča: divergentná
Ďalšie funkcie:
Princíp fungovania: Vidlicová svetelná závora
Rozmery: 10 x 50 x 68 mm
Upevnenie: skrutka M4
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 75 V DC
Oneskorenie pripravenosti tv max.: 200 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Zvyškový prúd lr max.: 50 µA
Zvyškové zvlnenie max. (% z Ue): 10%
Spínacia frekvencia: 1500 Hz
Pripojenie: Konektor, zástrčka M8x1, 3-pinová
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
MTTF (40 °C): 307 a
Aktívna plocha, materiál: sklo
Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
Materiál puzdra: zinok, tlakovo liaty, lakovaný
EN 60068-2-27, tlmič: polovičný sínus, 30 gn, 11 ms, 3x6
EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
Ochranný druh IP67
Teplota okolia: -10...60 °C
Možnosti nastavenia: Citlivosť | Prepínanie svetla/tmy
Kontakty, povrchová ochrana: pozlátené
Povrchová ochrana: lakovaná
Značka: Globálna
Séria: A
Tvar: Vidlica|Priame pripojenie
Displej: Výstupná funkcia - žltá LED dióda
Nastavovač: potenciometer 270° (2x)
Oneskorenie vypnutia toff max.: 0,333 ms
Oneskorenie zapnutia ton max.: 0,333 ms
Prúd bez záťaže Io max. pri Ue: 35 mA
Pokles napätia Ud max. pri Ie: 3 V
Maximálne okolité svetlo: 5000 luxov
Optický princíp fungovania: Jednosmerná svetelná závora
Typ svetla: LED červené svetlo
Veľkosť svetelného bodu: Ø 1,2 mm výstup svetla
Funkcia optického prepínania: prepínanie tmy/svetla
Charakteristika lúča: divergentná
Vlnová dĺžka: 636 nm
Hysterézia H max.: 0,1 mm
Opakovateľnosť laterálna max.: 20 µm
Šírka vidlice: 30 mm
Najmenšia časť typicky: 0,30 mm

Kategória výrobku: vidlicová svetelná závora

Typ: BGL0016

Funkcia: Rozpoznanie transparentných objektov

Prevádzkové napätie: 24

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 rozpínací
1 spínací

Výstupy: PNP

Spínacia frekvencia: 1500 Hz

Pripojenie: M8, 3-pólové

Materiál puzdra: zinek

Vlastnosti materiálu: liatina

Typ vysielača: červená LED dióda

Vlnová dĺžka: 636 nm

: 30 m

: IP67

Min. teplota: -10 °C

Max. teplota: 60 °C

Dĺžka: 68.00 mm

Šírka: 10.00 mm

V: 50.00 mm

Hĺbka: 68 m

Rozmer.: (d x š x v) 68.00 x 10.00 x 50.00 mm

Obsah: 1 ks

Menovité napätie: 30.0 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417364 BALLUFF BGL0016 vidlicová svetelná závora, BGL0016, Rozpoznanie transparentných objektov, 10.0 - 30.0 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417364 BALLUFF BGL0016 vidlicová svetelná závora, BGL0016, Rozpoznanie transparentných objektov, 10.0 - 30.0 V, 1 ks

Popis

Naše vidlicové svetelné závory s vysielačom a prijímačom v jednom kryte sú už nastavené. To znižuje vašu námahu, šetrí drahocenný čas počas uvádzania do prevádzky a podporuje spoľahlivý proces. Pokiaľ ide o presnosť, vidlicové svetelné závory Balluff sú bezkonkurenčné. Naše komplexné portfólio ponúka spoľahlivé riešenia. Tiež pre špeciálne aplikácie, ako je detekcia priehľadnosti, detekcia vody a kontrola okrajov pásu. Séria = A, Rozmery = 10 x 50 x 68 mm, Šírka vidlice = 30 mm, Rozhranie = PNP normálne otvorený/zatvorený (NO/NC), Princíp činnosti = Vidlicová svetelná závora, Optický princíp činnosti = Priechodná svetelná závora, Charakteristika lúča = Rozptyľujúci sa, Typ svetla = Červená LED dióda, Veľkosť svetelnej stopy = Priemer vyžarovania svetla Ø 1,2 mm, Pripojenie = Zásuvný konektor, Konektor M8x1, 3-pinový, Materiál puzdra = Zinok, tlakovo liaty, Materiál snímacej plochy = Sklo, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusEACWEEE, Značka = Globálne

Tento text bol preložený strojovo.
