Name: BALLUFF BOS Q08M-PS-KD21-S49 optický snímač, BOS024R, 1 ks
Brand: BALLUFF
SKU: 3416751
Availability: BackOrder

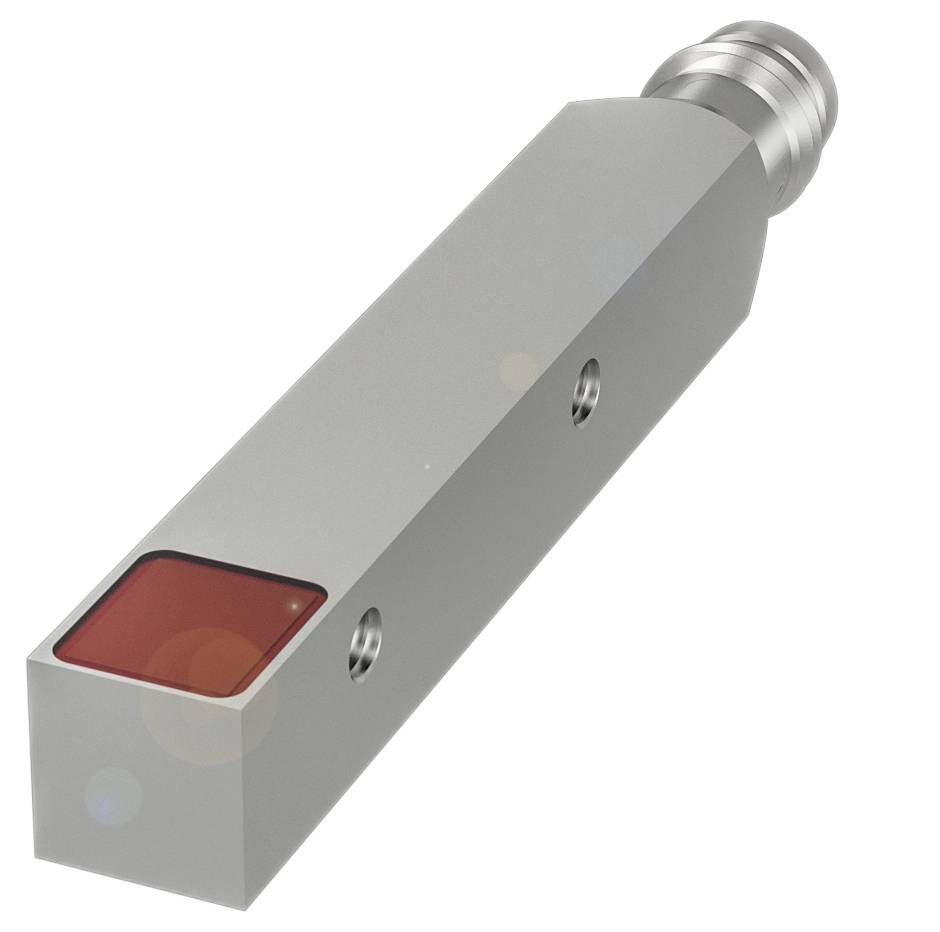

Obdĺžnikový, kovový senzor s červeným okienkom svetelného senzora na prednej strane, vhodný pre priemyselné aplikácie.

Ilustračný obrázok

Kategória výrobku

optický snímač

Pripojenie

M8, 3-pólové

Typ

BOS Q08M-PS-KD21-S49

Prevádzkové napätie

24 V/DC

Typ kontaktu

1 spínací

Datasheety: (PDF)

Doručenie: Po 30. 11.

Počet

Celkom (144,99 € / kus)

164,99 €

-12 %

144,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Štvorcové difúzne senzory Balluff BOS024R s rôznymi typmi svetla

Rozmery: 8 x 59 x 8 mm
Séria: Q08M
Rozhranie: PNP normálne otvorený (NO)
Princíp fungovania: Optoelektronický senzor
Optický funkčný princíp: svetelný senzor, energetický

Technické parametre

Hlavné vlastnosti: Rozmery: 8 x 59 x 8 mm
Aktívny povrch, materiál: PMMA
Pripojenie: Konektor, konektor M8x1, 3-pinový
Séria: Q08M
Prevádzkové napätie Ub: 10...30 VDC
Princíp fungovania: Optoelektronický senzor
Optický funkčný princíp: svetelný senzor, energetický
Materiál puzdra: zinok, tlakovo liaty, poniklovaný
Typ svetla: LED červené svetlo
Veľkosť svetelnej stopy: Ø 3,0 mm výstup svetla
Rozsah: 1...30 mm
Rozhranie: PNP normálne otvorený (NO)
Charakteristika lúča: divergentná
Ďalšie funkcie:
Princíp fungovania: Optoelektronický senzor
Rozmery: 8 x 59 x 8 mm
Upevnenie: skrutka M3
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 100 mA
Menovité izolačné napätie Ui: 75 V DC
Oneskorenie pripravenosti tv max.: 20 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Maximálna zaťažovacia kapacita pri Ue: 0,5 µF
Zvyškové zvlnenie max. (% z Ue): 10%
Spínacia frekvencia: 500 Hz
Pripojenie: Konektor, zástrčka M8x1, 3-pinová
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Menovitá spínacia vzdialenosť Sn: 30 mm
MTTF (40 °C): 997,4 a
Aktívny povrch, materiál: PMMA
Spínací výstup: PNP normálne otvorený (NO)
Materiál puzdra: zinok, tlakovo liaty, poniklovaný
EN 60068-2-27, ráz: polsínus, 30 gn, 11 ms, 3x6|polsínus, 100 gn, 2 ms, 3x8000
EN 60068-2-6, vibrácie: 10…55 Hz, amplitúda 1 mm, 3x30 min|10…2000 Hz, amplitúda 1 mm, 30 gn, 3x5 h
Ochranný druh IP67
Teplota okolia: -5...55 °C
Rozsah: 1...30 mm
Kontakty, povrchová ochrana: pozlátené
Povrchová ochrana: poniklovaná
Séria: Q08M
Tvar: Kváder|Pripojenie 90°
Displej: Hraničný rozsah - žltá LED dióda, bliká | žltá LED dióda: Príjem svetla
Oneskorenie vypnutia toff max.: 1 ms
Oneskorenie zapnutia max.: 1 ms
Prúd bez záťaže Io max. pri Ue: 15 mA
Pokles napätia Ud max. pri Ie: 0,7 V
Optický funkčný princíp: svetelný senzor, energetický
Typ svetla: LED červené svetlo
Veľkosť svetelného bodu: Ø 3,0 mm výstup svetla
Funkcia optického spínania: spínanie svetla
Charakteristika lúča: divergentná
Vlnová dĺžka: 645 nm
Skupina LED podľa IEC 62471: Voľná skupina

Kategória výrobku: optický snímač

Typ: BOS Q08M-PS-KD21-S49

Prevádzkové napätie: 24 V/DC

Typ kontaktu: 1 spínací

Spínacia frekvencia: 500 Hz

Pripojenie: M8, 3-pólové

Materiál puzdra: Zinková tlaková slitina, poniklovaná

Vlastnosti materiálu: liatina

Typ vysielača: červená LED dióda

Vlnová dĺžka: 645 nm

: 30 mm

: IP67

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3416751 BALLUFF BOS Q08M-PS-KD21-S49 optický snímač, BOS024R, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3416751 BALLUFF BOS Q08M-PS-KD21-S49 optický snímač, BOS024R, 1 ks

Popis

Energetické svetelné senzory sú ideálne na detekciu rozdielov v kontraste. Detekujú objekty na základe ich povrchu, farby a materiálu. Sú cenovo dostupné, ľahko sa inštalujú a ľahko sa zarovnávajú. Optoelektronický senzor, svetelný zdroj = LED, typ pripojenia = zástrčkový konektor, spínaný výstup = PNP normálne otvorený (NO), dosah max. = 30 mm

Tento text bol preložený strojovo.
