Name: BALLUFF BOS0016 optický senzor, BOS0016, spínanie za svetla, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3416570
Availability: BackOrder

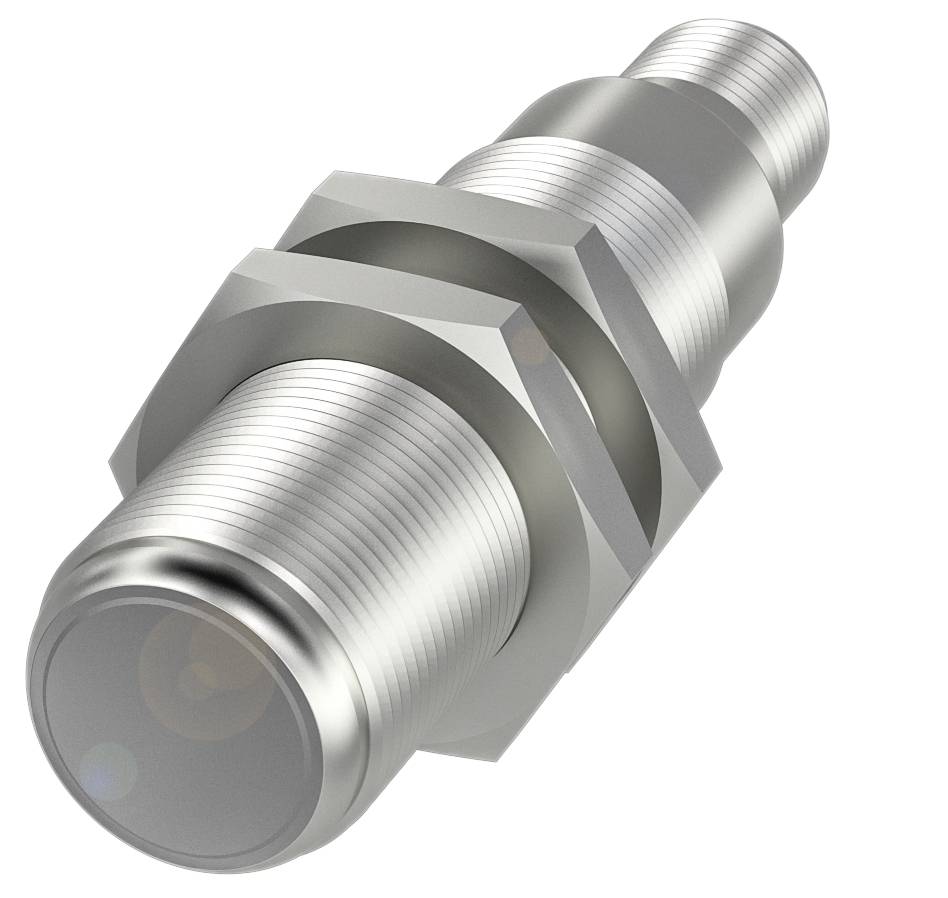

Valcovitý kovový predmet so závitom a šesťhrannými maticami, pravdepodobne senzor alebo technická súčiastka.

Ilustračný obrázok

Druh obalu

Single

Kategória výrobku

optický senzor

Funkcia

spínanie za svetla

Prevádzkové napätie max.

30.0 V

Pripojenie

M12, 4-pólové

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 30. 11.

Počet

Celkom (234,99 € / kus)

234,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Balluff BOS0016 Valcové svetelné senzory so závitom M18 a rôznymi typmi svetla

Rozmery: Ø 18 x 72 mm
Séria: 18E
Rozhranie: PNP normálne otvorený (NO)
Princíp fungovania: Optoelektronický senzor
Optický funkčný princíp: svetelný senzor, triangulácia

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 18 x 72 mm
Aktívna plocha, materiál: sklo
Pripojenie: Konektor, konektor M12x1, 4-pinový
Séria: 18E
Prevádzkové napätie Ub: 10...30 VDC
Princíp fungovania: Optoelektronický senzor
Optický funkčný princíp: svetelný senzor, triangulácia
Materiál puzdra: nehrdzavejúca oceľ (1.4571)
Typ svetla: LED červené svetlo
Veľkosť svetelnej stopy: Ø 5 mm pri 20 mm
Optická funkcia: Pevné potlačenie pozadia, nevhodné pre veľmi tmavé objekty
Rozsah: 0...40 mm
Rozhranie: PNP normálne otvorený (NO)
Charakteristiky lúča: Zaostrenie typicky na 16 mm
Ďalšie funkcie:
Princíp fungovania: Optoelektronický senzor
Rozmery: Ø 18 x 72 mm
Upevnenie: Matica M18x1
Výstupný odpor Ra: 33,0 kOhm
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 250 V AC
Oneskorenie pripravenosti tv max.: 10 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Zvyškový prúd lr max.: 50 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 100 Hz
Trieda ochrany: II
Pripojenie: Konektor, zástrčka M12x1, 4-pinová
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Menovitá spínacia vzdialenosť Sn: 40 mm
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 909 a
Aktívna plocha, materiál: sklo
Materiál puzdra: nehrdzavejúca oceľ (1.4571)
Rozsah: 0...40 mm
Uťahovací moment max.: 30 Nm | 40 Nm
Kontakty, povrchová ochrana: pozlátené
Séria: 18E
Tvar: Valec | Priama optika
Nastavovač: nie
Oneskorenie vypnutia toff max.: 5 ms
Oneskorenie zapnutia max.: 5 ms
Prúd bez záťaže Io max. pri Ue: 20 mA
Pokles napätia Ud max. pri Ie: 2,5 V
Hysterézia H max.: 30,0 %

Druh obalu: Single

Kategória výrobku: optický senzor

Typ: BOS0016

Funkcia: spínanie za svetla

Prevádzkové napätie: 24

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 spínací

Výstupy: PNP

Spínacia frekvencia: 100 Hz

Pripojenie: M12, 4-pólové

Konštrukčná veľkosť: M18

Materiál puzdra: nerezová ocel

Typ vysielača: červená LED dióda

: 40 mm

Vlastnosti: S podsvietením

: IP68

Min. teplota: -5 °C

Max. teplota: 75 °C

Dĺžka: 72.00 mm

Obsah: 1 ks

Menovité napätie: 30.0 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3416570 BALLUFF BOS0016 optický senzor, BOS0016, spínanie za svetla, 10.0 - 30.0 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3416570 BALLUFF BOS0016 optický senzor, BOS0016, spínanie za svetla, 10.0 - 30.0 V, 1 ks

Popis

Svetelné senzory s potlačením pozadia zabezpečujú spoľahlivú detekciu bez ohľadu na povrch, farbu a materiál. Ich skenovacie správanie zostáva prakticky konštantné aj pri rôznych úrovniach remisie. Séria = 18E, Rozmery = Ø 18 x 72 mm, Rozhranie = PNP normálne otvorený (NO), Princíp činnosti = Optoelektronický snímač, Optický princíp činnosti = Svetelný snímač, triangulácia, Optická vlastnosť = Pevné potlačenie pozadia, Charakteristika lúča = Typické zaostrenie pri 16 mm, Typ svetla = LED červené svetlo, Veľkosť svetelnej stopy = Ø 5 mm pri 20 mm, Dosah = 0...40 mm, Pripojenie = Zásuvný konektor, Konektor M12x1, 4-pinový, Materiál puzdra = Nehrdzavejúca oceľ (1.4571), Snímaná plocha, Materiál = Sklo, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEWEEE
