Name: BALLUFF BOS008E optický senzor, BOS008E, spínanie za svetla, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3417646
Availability: BackOrder

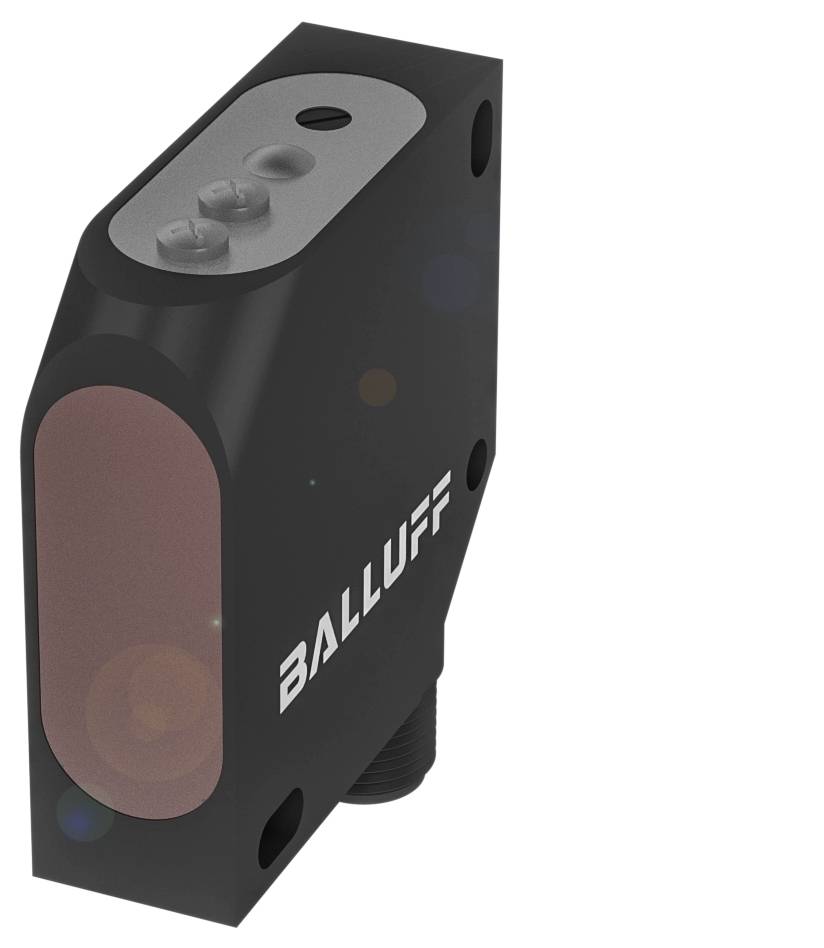

Čierny, obdĺžnikový senzor s červenou prednou stranou a nápisom 'Balluff' na boku.

Ilustračný obrázok

Kategória výrobku

optický senzor

Funkcia

spínanie za svetla

Prevádzkové napätie max.

30.0 V

Pripojenie

M12, 4-pólové

Typ

BOS008E

Datasheety: (PDF)

Doručenie: Po 30. 11.

Počet

Celkom (515,00 € / kus)

599,00 €

-14 %

515,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Balluff BOS008E kubické svetelné senzory s rôznymi typmi svetla s dosahom až 25 m

Rozmery: 17 x 50 x 50 mm
Séria: 26K
Rozhranie: PNP normálne otvorený (NO)
PNP normálne zatvorený (NC)
Princíp fungovania: Optoelektronický senzor
Optický funkčný princíp: svetelný senzor, triangulácia

Technické parametre

Hlavné vlastnosti: Rozmery: 17 x 50 x 50 mm
Aktívny povrch, materiál: PMMA
Pripojenie: Konektor, konektor M12x1, 4-pinový
Séria: 26K
Prevádzkové napätie Ub: 10...30 VDC
Princíp fungovania: Optoelektronický senzor
Optický funkčný princíp: svetelný senzor, triangulácia
Materiál puzdra: ABS
Typ svetla: Červené laserové svetlo
Veľkosť svetelného bodu: Ø 0,1 mm v ohnisku
Optická funkcia: potlačenie pozadia
Rozsah: 30...150 mm
Rozhranie: PNP normálne otvorený (NO)
PNP normálne zatvorený (NC)
Charakteristiky lúča: Zaostrenie typicky na 80 mm
Ďalšie funkcie:
Princíp fungovania: Optoelektronický senzor
Rozmery: 17 x 50 x 50 mm
Upevnenie: skrutka M4
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 75 V DC
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Zvyškové zvlnenie max. (% z Ue): 10%
Spínacia frekvencia: 2500 Hz
Trieda ochrany: II
Pripojenie: Konektor, zástrčka M12x1, 4-pinová
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Menovitá spínacia vzdialenosť Sn: 150 mm, nastaviteľná
MTTF (40 °C): 188 a
Aktívny povrch, materiál: PMMA
Materiál puzdra: ABS
Odchýlka vzdialenosti 18 % max. (% z Sr): 8 % pri 90 % Rem.
Možnosť nastavenia: Prepínacia vzdialenosť (Sn)
Séria: 26K
Tvar: Kváder | Otočné pripojenie
Displej: Výstupná funkcia - žltá LED | Chyba - červená LED | Spínacia vzdialenosť - digitálny displej | Stabilita - zelená LED
Nastavovač: 2-rýchlostný potenciometer
Oneskorenie vypnutia toff max.: 0,2 ms
Oneskorenie zapnutia max.: 0,2 ms
Prúd bez záťaže Io max. pri Ue: 50 mA
Pokles napätia Ud max. pri Ie: 2,5 V
Rozsah funkčnej bezpečnosti: 30...150 mm

Kategória výrobku: optický senzor

Typ: BOS008E

Funkcia: spínanie za svetla

Prevádzkové napätie: 24

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 rozpínací
1 spínací

Výstupy: PNP

Spínacia frekvencia: 2500 Hz

Pripojenie: M12, 4-pólové

Materiál puzdra: ABS

Typ vysielača: laserová dióda

: 150 mm

Vlastnosti: S podsvietením

: IP67

Min. teplota: -20 °C

Max. teplota: 45 °C

Dĺžka: 50.00 mm

Šírka: 17.00 mm

V: 50.00 mm

Hĺbka: 50 m

Rozmer.: (d x š x v) 50.00 x 17.00 x 50.00 mm

Obsah: 1 ks

Menovité napätie: 30.0 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417646 BALLUFF BOS008E optický senzor, BOS008E, spínanie za svetla, 10.0 - 30.0 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417646 BALLUFF BOS008E optický senzor, BOS008E, spínanie za svetla, 10.0 - 30.0 V, 1 ks

Popis

Svetelné senzory s potlačením pozadia zabezpečujú spoľahlivú detekciu bez ohľadu na povrch, farbu a materiál. Ich skenovacie správanie zostáva prakticky konštantné aj pri rôznych úrovniach remisie. Séria = 26K, Rozmery = 17 x 50 x 50 mm, Rozhranie = PNP normálne otvorený (NO) PNP normálne zatvorený (NC), Princíp činnosti = Fotoelektrický snímač, Optický princíp činnosti = Svetelný snímač, triangulácia, Optická vlastnosť = Potlačenie pozadia, Charakteristika lúča = Typické zaostrenie pri 80 mm, Typ svetla = Červené laserové svetlo, Veľkosť svetelnej stopy = Ø 0,1 mm v ohnisku, Dosah = 30...150 mm, Pripojenie = Konektor, Konektor M12x1, 4-pinový, Materiál puzdra = ABS, Snímacia plocha, Materiál = PMMA, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = cULusCEEACWEEE

Tento text bol preložený strojovo.
