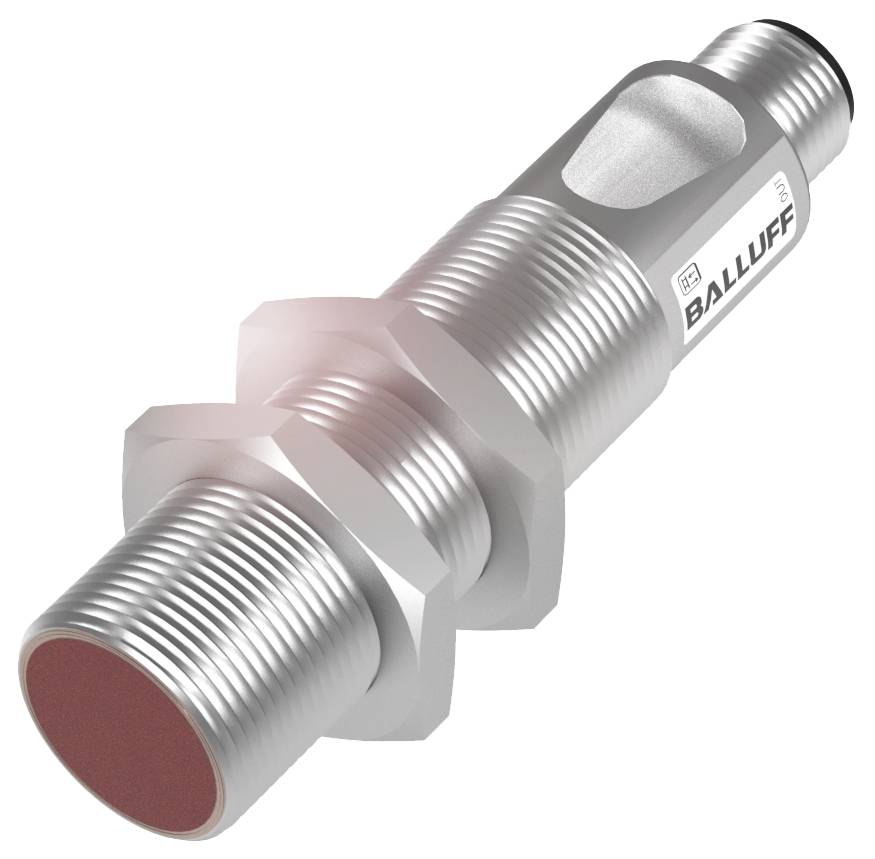

BALLUFF BOS01NH optický senzor, BOS01NH, vysielač, 10.0 - 30.0 V, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
optický senzor
Prevádzkové napätie max.
30.0 V
Typ
BOS01NH
Vyhotovenie (senzory)
vysielač
Datasheety: (PDF)
Počet
Celkom (109,75 € / kus)
109,75 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Valcové jednocestné snímače Balluff BOS01NH so závitom M18 a rôznymi typmi svetla
- Rozmery: Ø 18 x 75 mm
- Séria: 18M
- Vstupná funkcia: Test (vypnutie vysielača)
- Princíp fungovania: Optoelektronický senzor
- Optický princíp fungovania: Jednosmerná svetelná závora (vysielač)
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 18 x 75 mm
- Aktívna plocha, materiál: sklo
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Séria: 18M
- Prevádzkové napätie Ub: 10...30 VDC
- Vstupná funkcia: Test (vypnutie vysielača)
- Princíp fungovania: Optoelektronický senzor
- Optický princíp fungovania: Jednosmerná svetelná závora (vysielač)
- Materiál puzdra: poniklovaná mosadz
- Typ svetla: Červené laserové svetlo
- Veľkosť svetelnej stopy: Ø 40 mm pri 60 m
- Dosah: 0...60 m
- Charakteristika lúča: kolimovaný
- Ďalšie funkcie:
- Princíp fungovania: Optoelektronický senzor
- Rozmery: Ø 18 x 75 mm
- Upevnenie: Matica M18x1
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovité izolačné napätie Ui: 75 V DC
- Prevádzkové napätie Ub: 10...30 VDC
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Trieda ochrany: II
- Pripojenie: Konektor, zástrčka M12x1, 4-pinová
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Nominálna spínacia vzdialenosť Sn: 60 m, nastaviteľná
- MTTF (40 °C): 778 a
- Aktívna plocha, materiál: sklo
- Materiál puzdra: poniklovaná mosadz
- Dosah: 0...60 m
- Uťahovací moment max.: 15 Nm | 30 Nm
- Kontakty, povrchová ochrana: pozlátené
- Séria: 18M
- Tvar: Valec | Priama optika
- Displej: Zelená LED dióda: prevádzkové napätie
- Nastavovač: nie
- Prúd bez záťaže Io max. pri Ue: 9 mA
- Optický princíp fungovania: Jednosmerná svetelná závora (vysielač)
- Trieda laseru podľa IEC 60825-1: 1
- Typ svetla: Červené laserové svetlo
- Veľkosť svetelnej stopy: Ø 40 mm pri 60 m
- Priemerný výkon Po max.: 390 µW
- Trvanie impulzu t max.: 30,0 µs
- Frekvencia impulzov: 10,8 kHz
- Najmenší typický diel: Ø 0,2 mm pri 1,5 m. R0 = 5 m
- Vstupná funkcia: Test (vypnutie vysielača)
- Referenčný prijímač: BOS 18M-..-LE20-..
- Povrchová ochrana Mechanické vlastnosti: poniklované
- Impulzný výkon Pp max.: 2,5 mW
- Druh obalu
Piece
- Kategória výrobku
optický senzor
- Typ
BOS01NH
- Vyhotovenie (senzory)
vysielač
- Prevádzkové napätie
24
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Konštrukčná veľkosť
M18
- Materiál puzdra
mosaz
- Typ vysielača
červený polovodičový laser
IP67
- Min. teplota
-5 °C
- Max. teplota
55 °C
- Dĺžka
75.00 mm
- Hĺbka
75 m
- Obsah
1 ks
- Menovité napätie
30.0 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3418149 BALLUFF BOS01NH optický senzor, BOS01NH, vysielač, 10.0 - 30.0 V, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3418149 BALLUFF BOS01NH optický senzor, BOS01NH, vysielač, 10.0 - 30.0 V, 1 ks
Popis
Vďaka svojej vynikajúcej opakovateľnosti sú naše jednocestné snímače ideálne na úlohy polohovania. Rozpoznávajú predmety bez ohľadu na povrch, farbu a materiál. Vysielač a prijímač sú umiestnené v samostatných krytoch. Dlhé dosahy nie sú pre svetelné závory problémom. Majú veľkú funkčnú rezervu a sú veľmi odolné voči znečisteniu. Séria = 18M, Rozmery = Ø 18 x 75 mm, Vstupná funkcia = Test (vysielač vypnutý), Princíp činnosti = Optoelektronický senzor, Optický princíp činnosti = Jednocestný lúčový senzor (vysielač), Charakteristika lúča = Kolimovaný, Typ svetla = Laserové červené svetlo, Veľkosť svetelnej stopy = Ø 40 mm pri 60 m, Dosah = 0...60 m, Pripojenie = Konektor, Konektor M12x1, 4-pinový, Materiál puzdra = Mosadz, Materiál aktívneho povrchu = Sklo, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = cULusCEEACWEEE
