BALLUFF BOS01R1 optický senzor, BOS01R1, vysielač, 10.0 - 30.0 V, 1 ks

EAN:
Označenie výrobcu:
Objednávacie číslo:

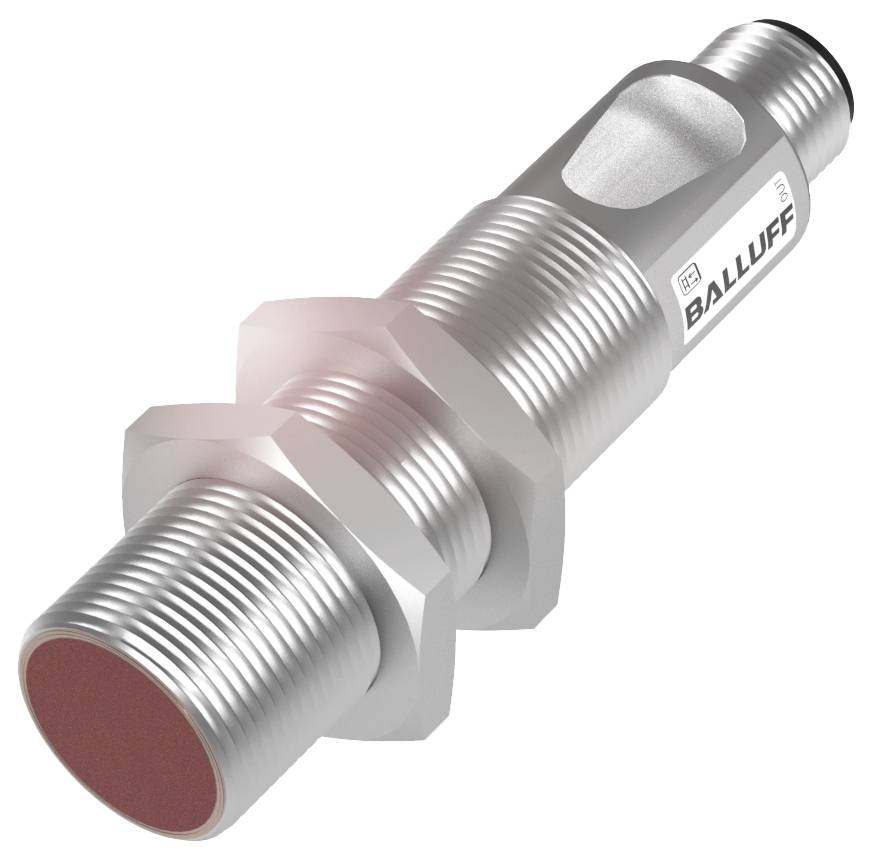

Kovový senzor s cylindrickým tvarom, závitom a nápisom 'BALLUFF'. Senzorová plocha na špičke. Vhodný pre priemyselné aplikácie.
Ilustračný obrázok
Druh obalu
Piece
Kategória výrobku
optický senzor
Prevádzkové napätie max.
30.0 V
Pripojenie
M12, 4-pólové
Typ
BOS01R1
Datasheety: (PDF)
Doručenie: Po 30. 11.
Počet
Celkom (164,99 € / kus)
164,99 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident

Hlavné benefity

Valcové jednocestné snímače Balluff BOS01R1 so závitom M18 a rôznymi typmi svetla

  • Rozmery: Ø 18 x 75 mm
  • Séria: 18M
  • Princíp fungovania: Optoelektronický senzor
  • Optický princíp fungovania: Jednosmerná svetelná závora (vysielač)
  • Charakteristika lúča: kolimovaný

Technické parametre

  • Hlavné vlastnosti: Rozmery: Ø 18 x 75 mm
  • Aktívna plocha, materiál: sklo
  • Pripojenie: Konektor, konektor M12x1, 4-pinový
  • Séria: 18M
  • Prevádzkové napätie Ub: 10...30 VDC
  • Princíp fungovania: Optoelektronický senzor
  • Optický princíp fungovania: Jednosmerná svetelná závora (vysielač)
  • Materiál puzdra: poniklovaná mosadz
  • Typ svetla: Červené laserové svetlo
  • Veľkosť svetelnej stopy: Ø 40 mm pri 60 m
  • Dosah: 0...60 m
  • Charakteristika lúča: kolimovaný
  • Ďalšie funkcie:
  • Princíp fungovania: Optoelektronický senzor
  • Rozmery: Ø 18 x 75 mm
  • Upevnenie: Matica M18x1
  • Menovité prevádzkové napätie Ue DC: 24 V
  • Menovité izolačné napätie Ui: 75 V DC
  • Prevádzkové napätie Ub: 10...30 VDC
  • Maximálne zvyškové zvlnenie (% z Ue): 15%
  • Trieda ochrany: II
  • Pripojenie: Konektor, zástrčka M12x1, 4-pinová
  • Ochrana proti prepólovaniu: áno
  • Zabezpečená možnosť výmeny: áno
  • Nominálna spínacia vzdialenosť Sn: 60 m, nastaviteľná
  • MTTF (40 °C): 811 a
  • Aktívna plocha, materiál: sklo
  • Materiál puzdra: poniklovaná mosadz
  • Dosah: 0...60 m
  • Uťahovací moment max.: 15 Nm | 30 Nm
  • Kontakty, povrchová ochrana: pozlátené
  • Séria: 18M
  • Tvar: Valec | Priama optika
  • Displej: Zelená LED dióda: prevádzkové napätie
  • Nastavovač: nie
  • Prúd bez záťaže Io max. pri Ue: 9 mA
  • Optický princíp fungovania: Jednosmerná svetelná závora (vysielač)
  • Trieda laseru podľa IEC 60825-1: 1
  • Typ svetla: Červené laserové svetlo
  • Veľkosť svetelnej stopy: Ø 40 mm pri 60 m
  • Priemerný výkon Po max.: 390 µW
  • Trvanie impulzu t max.: 30,0 µs
  • Frekvencia impulzov: 10,8 kHz
  • Najmenší typický diel: Ø 0,2 mm pri 1,5 m. R0 = 5 m
  • Referenčný prijímač: BOS 18M-..-LE20-..
  • Povrchová ochrana Mechanické vlastnosti: poniklované
  • Impulzný výkon Pp max.: 2,5 mW
Druh obalu

Piece

Kategória výrobku

optický senzor

Typ

BOS01R1

Vyhotovenie (senzory)

vysielač

Prevádzkové napätie

24

Min. prevádzkové napätie

10.0 V

Prevádzkové napätie max.

30.0 V

Prevádzkové napätie

10.0 - 30.0 V

Pripojenie

M12, 4-pólové

Konštrukčná veľkosť

M18

Materiál puzdra

mosaz

Vlastnosti materiálu

poniklované

Typ vysielača

červený polovodičový laser

Trieda lasera

1

60 m

IP67

Min. teplota

-5 °C

Max. teplota

55 °C

Dĺžka

75.00 mm

Hĺbka

75 m

Obsah

1 ks

Menovité napätie

30.0 V

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 3418128 BALLUFF BOS01R1 optický senzor, BOS01R1, vysielač, 10.0 - 30.0 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3418128 BALLUFF BOS01R1 optický senzor, BOS01R1, vysielač, 10.0 - 30.0 V, 1 ks

Popis

Vďaka svojej vynikajúcej opakovateľnosti sú naše jednocestné snímače ideálne na úlohy polohovania. Rozpoznávajú predmety bez ohľadu na povrch, farbu a materiál. Vysielač a prijímač sú umiestnené v samostatných krytoch. Dlhé dosahy nie sú pre svetelné závory problémom. Majú veľkú funkčnú rezervu a sú veľmi odolné voči znečisteniu. Séria = 18M, Rozmery = Ø 18 x 75 mm, Princíp činnosti = Optoelektronický senzor, Optický princíp činnosti = Jednocestný lúčový senzor (vysielač), Charakteristika lúča = Kolimovaný, Typ svetla = Laserové červené svetlo, Veľkosť svetelnej stopy = Ø 40 mm pri 60 m, Dosah = 0...60 m, Pripojenie = Konektor, Konektor M12x1, 4-pinový, Materiál puzdra = Mosadz, Materiál aktívneho povrchu = Sklo, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = cULusCEEACWEEE

Tento text bol preložený strojovo.
