Name: BALLUFF BWL0001 uhlová svetelná závora, BWL0001, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3417619
Availability: BackOrder

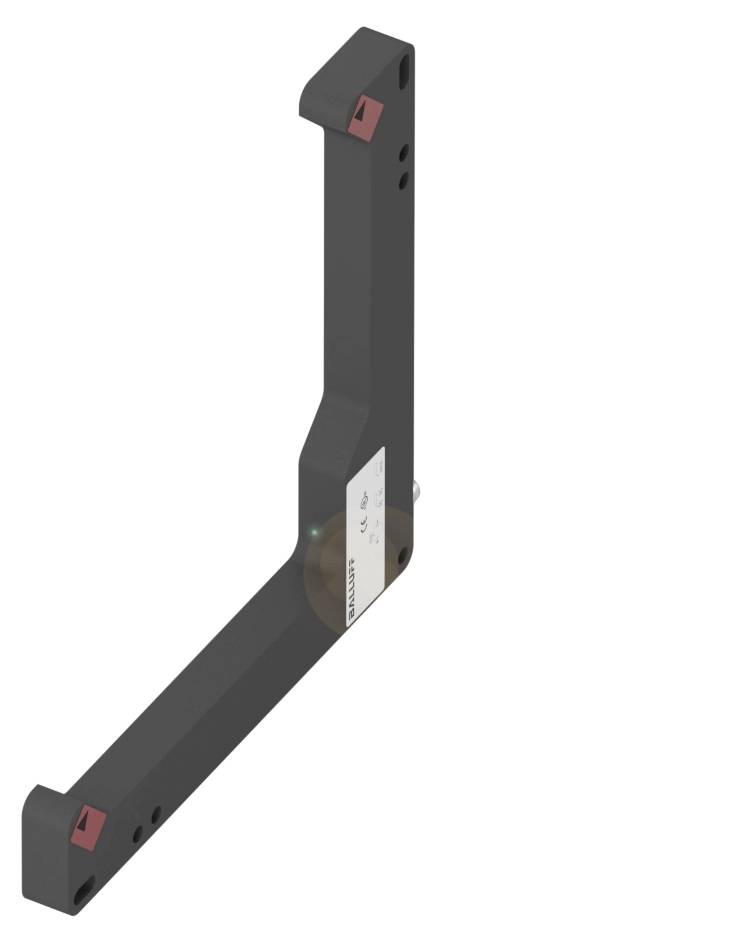

L-tvarová, čierna kovová časť s červenými akcentmi na koncoch, na ktorej je biele etiketa s textom. Pravdepodobne súčasť stroja.

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

uhlová svetelná závora

Prevádzkové napätie max.

30.0 V

Pripojenie

M8, 3-pólové

Typ

BWL0001

Datasheety: (PDF)

Doručenie: Po 30. 11.

Počet

Celkom (329,00 € / kus)

389,00 €

-15 %

329,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Balluff BWL0001 Robustné uhlové svetelné závory s rôznymi typmi svetla

Rozmery: 12 x 150 x 159 mm
Séria: D
Rozhranie: PNP normálne otvorený/zatvorený (NO/NC)
Princíp fungovania: Uhlová svetelná závora
Optický princíp fungovania: Jednosmerná svetelná závora

Technické parametre

Hlavné vlastnosti: Rozmery: 12 x 150 x 159 mm
Aktívna plocha, materiál: sklo
Pripojenie: Konektor, konektor M8x1, 3-pinový
Séria: D
Prevádzkové napätie Ub: 10...30 VDC
Princíp fungovania: Uhlová svetelná závora
Optický princíp fungovania: Jednosmerná svetelná závora
Materiál puzdra: zinok, tlakovo liaty, lakovaný
Typ svetla: infračervené
Veľkosť svetelného bodu: Ø 2,5 mm výstup svetla
Rozhranie: PNP normálne otvorený/zatvorený (NO/NC)
Charakteristika lúča: divergentná
Ďalšie funkcie:
Princíp fungovania: Uhlová svetelná závora
Rozmery: 12 x 150 x 159 mm
Upevnenie: skrutka M4
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 75 V DC
Oneskorenie pripravenosti tv max.: 200 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Zvyškový prúd lr max.: 50 µA
Zvyškové zvlnenie max. (% z Ue): 10%
Spínacia frekvencia: 2000 Hz
Pripojenie: Konektor, zástrčka M8x1, 3-pinová
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Aktívna plocha, materiál: sklo
Materiál puzdra: zinok, tlakovo liaty, lakovaný
Možnosti nastavenia: Prepínanie svetla/tmy | Citlivosť
Kontakty, povrchová ochrana: pozlátené
Povrchová ochrana: lakovaná
Séria: D
Tvar: Uhlové|Priame pripojenie
Displej: Výstupná funkcia - žltá LED | zelená LED: Prevádzkové napätie
Nastavovač: potenciometer 270° (2x)
Oneskorenie vypnutia toff max.: 0,25 ms
Oneskorenie zapnutia max.: 0,25 ms
Prúd bez záťaže Io max. pri Ue: 35 mA
Hysterézia H max.: 0,5 mm
MTTF (40 °C) Materiál: 300 a
Možnosť zámeny chráneného rozsahu detekcie/merania: áno

Druh obalu: Piece

Kategória výrobku: uhlová svetelná závora

Typ: BWL0001

Prevádzkové napätie: 24

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 rozpínací
1 spínací

Výstupy: PNP

Spínacia frekvencia: 2000 Hz

Pripojenie: M8, 3-pólové

Materiál puzdra: zinek

Vlastnosti materiálu: liatina

Typ vysielača: infračervená LED dióda

: IP67

Min. teplota: -10 °C

Max. teplota: 60 °C

Dĺžka: 159.00 mm

Šírka: 12.00 mm

V: 150.00 mm

Hĺbka: 159 m

Rozmer.: (d x š x v) 159.00 x 12.00 x 150.00 mm

Obsah: 1 ks

Menovité napätie: 30.0 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417619 BALLUFF BWL0001 uhlová svetelná závora, BWL0001, 10.0 - 30.0 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417619 BALLUFF BWL0001 uhlová svetelná závora, BWL0001, 10.0 - 30.0 V, 1 ks

Popis

Uhlové svetelné závory od spoločnosti Balluff sú dôsledným ďalším vývojom vidlicových svetelných závor pre náročnejšie aplikácie. Ich špeciálny dizajn puzdra a geometria lúča im umožňujú priblížiť sa k objektom a detekovať ich takmer zo všetkých smerov. Inštalácia je veľmi jednoduchá, a to aj v náročných priestorových podmienkach: vysielač a prijímač sú pevne zarovnané. Séria = D, Rozmery = 12 x 150 x 159 mm, Rozhranie = PNP normálne otvorený/zatvorený (NO/NC), Princíp činnosti = Uhlová svetelná závora, Optický princíp činnosti = Jednocestná svetelná závora, Charakteristika lúča = Rozptyľujúci sa lúč, Typ svetla = Infračervené, Veľkosť svetelnej stopy = Vyžarovanie svetla Ø 2,5 mm, Pripojenie = Zásuvný konektor, konektor M8x1, 3-pinový, Materiál puzdra = Zinok, tlakovo liaty, Materiál snímacej plochy = Sklo, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusWEEE

Tento text bol preložený strojovo.
