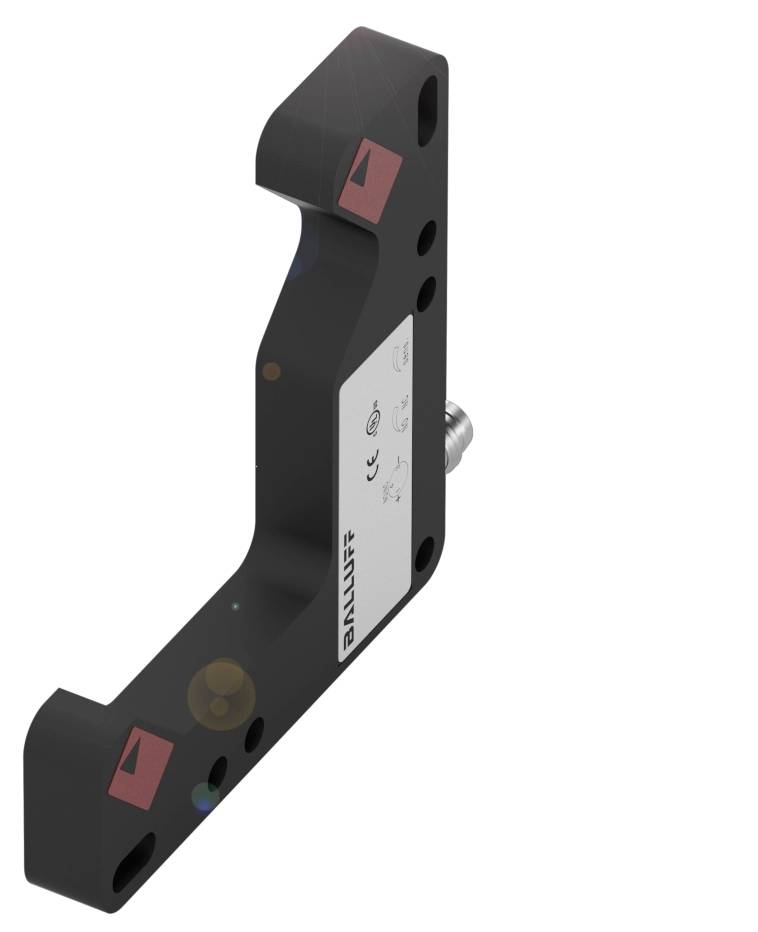

BALLUFF BWL000H uhlová svetelná závora, BWL000H, 10.0 - 30.0 V, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
uhlová svetelná závora
Prevádzkové napätie max.
30.0 V
Typ
BWL000H
Prevádzkové napätie
24
Min. prevádzkové napätie
10.0 V
Datasheety: (PDF)
Počet
Celkom (158,53 € / kus)
158,53 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BWL000H Robustné uhlové svetelné závory s rôznymi typmi svetla
- Rozmery: 10 x 75 x 84 mm
- Séria: D
- Rozhranie: NPN normálne otvorený/zatvorený (NO/NC)
- Princíp fungovania: Uhlová svetelná závora
- Optický princíp fungovania: Jednosmerná svetelná závora
Technické parametre
- Hlavné vlastnosti: Rozmery: 10 x 75 x 84 mm
- Aktívna plocha, materiál: sklo
- Pripojenie: Konektor, konektor M8x1, 3-pinový
- Séria: D
- Prevádzkové napätie Ub: 10...30 VDC
- Princíp fungovania: Uhlová svetelná závora
- Optický princíp fungovania: Jednosmerná svetelná závora
- Materiál puzdra: zinok, tlakovo liaty, lakovaný
- Typ svetla: LED červené svetlo
- Veľkosť svetelného bodu: Ø 1,7 mm svetelný výkon
- Značka: Globálna
- Rozhranie: NPN normálne otvorený/zatvorený (NO/NC)
- Charakteristika lúča: divergentná
- Ďalšie funkcie:
- Princíp fungovania: Uhlová svetelná závora
- Rozmery: 10 x 75 x 84 mm
- Upevnenie: skrutka M4
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Menovité izolačné napätie Ui: 75 V DC
- Oneskorenie pripravenosti tv max.: 200 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Maximálna zaťažovacia kapacita pri Ue: 1 µF
- Zvyškový prúd lr max.: 50 µA
- Zvyškové zvlnenie max. (% z Ue): 10%
- Spínacia frekvencia: 1500 Hz
- Pripojenie: Konektor, zástrčka M8x1, 3-pinová
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Aktívna plocha, materiál: sklo
- Materiál puzdra: zinok, tlakovo liaty, lakovaný
- Možnosti nastavenia: Citlivosť | Prepínanie svetla/tmy
- Kontakty, povrchová ochrana: pozlátené
- Povrchová ochrana: lakovaná
- Značka: Globálna
- Séria: D
- Tvar: Uhlové|Priame pripojenie
- Displej: Výstupná funkcia - žltá LED dióda
- Nastavovač: potenciometer 270° (2x)
- Oneskorenie vypnutia toff max.: 0,33 ms
- Oneskorenie zapnutia max.: 0,33 ms
- Prúd bez záťaže Io max. pri Ue: 35 mA
- Pokles napätia Ud max. pri Ie: 2,5 V
- Hysterézia H max.: 0,15 mm
- MTTF (40 °C) Materiál: 316 a
- Možnosť zámeny chráneného rozsahu detekcie/merania: áno
- Kategória výrobku
uhlová svetelná závora
- Typ
BWL000H
- Prevádzkové napätie
24
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Výstupy
NPN
- Materiál puzdra
zinek
IP67
- Min. teplota
-10 °C
- Max. teplota
60 °C
- Dĺžka
84.00 mm
- Šírka
10.00 mm
- V
75.00 mm
- Rozmer.
(d x š x v) 84.00 x 10.00 x 75.00 mm
- Obsah
1 ks
- Menovité napätie
30.0 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3418144 BALLUFF BWL000H uhlová svetelná závora, BWL000H, 10.0 - 30.0 V, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3418144 BALLUFF BWL000H uhlová svetelná závora, BWL000H, 10.0 - 30.0 V, 1 ks
Popis
Uhlové svetelné závory Balluff sú konzistentným ďalším vývojom vidlicových svetelných závor pre náročnejšie aplikácie. Ich špeciálny dizajn puzdra a geometria lúča im umožňujú priblížiť sa k objektom a detekovať ich takmer zo všetkých smerov. Inštalácia je veľmi jednoduchá, a to aj v ťažko dostupných priestoroch: vysielač a prijímač sú pevne zarovnané. Séria = D, Rozmery = 10 x 75 x 84 mm, Rozhranie = NPN normálne otvorený/zatvorený (NO/NC), Princíp činnosti = Uhlová svetelná závora, Optický princíp činnosti = Jednocestná svetelná závora, Charakteristika lúča = Rozptyľujúci sa lúč, Typ svetla = Červená LED dióda, Veľkosť svetelnej stopy = Priemer vyžarovania svetla Ø 1,7 mm, Pripojenie = Zásuvný konektor, Konektor M8x1, 3-pinový, Materiál puzdra = Zinok, tlakovo liaty, Materiál snímacej plochy = Sklo, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusEACWEEE, Značka = Globálne
