Name: BALLUFF BWL001L uhlová svetelná závora, BWL001L, spínanie za tmy, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3416789
Availability: BackOrder

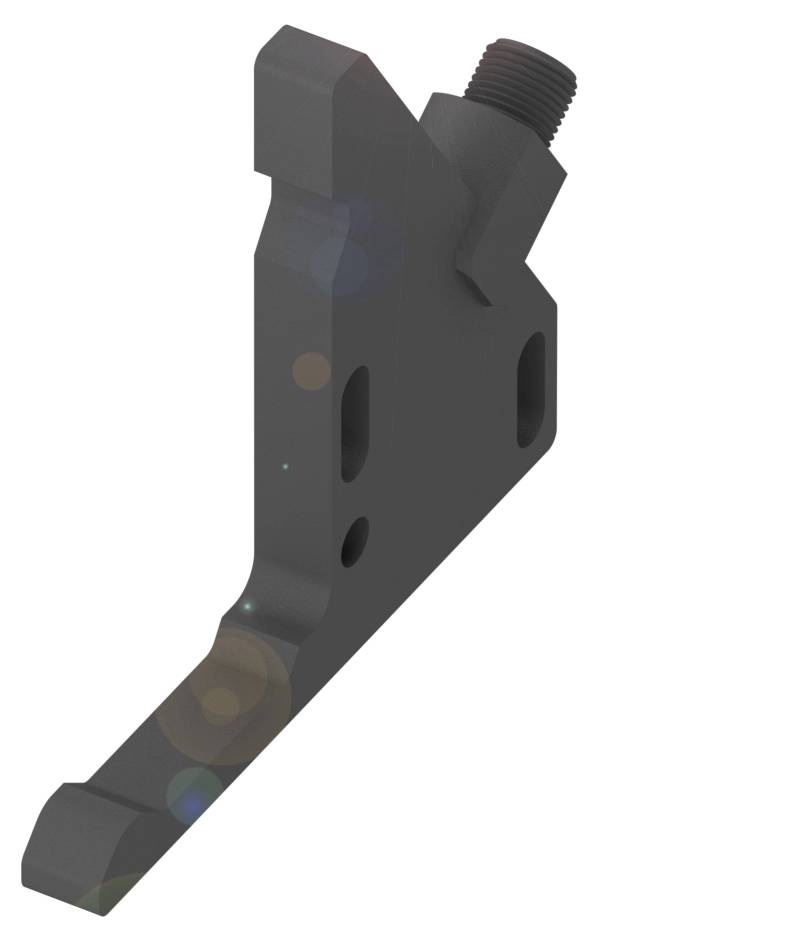

Čierna, uhlovitá strojová súčiastka s bočným skrutkou a otvormi, pravdepodobne pre priemyselné použitie.

Ilustračný obrázok

Kategória výrobku

uhlová svetelná závora

Funkcia

spínanie za tmy

Prevádzkové napätie max.

30.0 V

Pripojenie

M12, 4-pólové

Typ

BWL001L

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 2. 12.

Počet

Celkom (369,00 € / kus)

369,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Balluff BWL001L Robustné uhlové svetelné závory s rôznymi typmi svetla

Rozmery: 14 x 90 x 113 mm
Séria: A
Rozhranie: PNP normálne otvorený (NO)
Princíp fungovania: Uhlová svetelná závora
Optický princíp fungovania: Jednosmerná svetelná závora

Technické parametre

Hlavné vlastnosti: Rozmery: 14 x 90 x 113 mm
Aktívny povrch, materiál: epoxidová živica
Pripojenie: Konektor, konektor M12x1, 4-pinový
Séria: A
Prevádzkové napätie Ub: 10...30 VDC
Princíp fungovania: Uhlová svetelná závora
Optický princíp fungovania: Jednosmerná svetelná závora
Materiál puzdra: nehrdzavejúca oceľ (1.4408), práškovo lakovaná
Typ svetla: infračervené
Veľkosť svetelnej stopy: Ø 3,0 mm výstup svetla
Rozhranie: PNP normálne otvorený (NO)
Charakteristika lúča: divergentná
Ďalšie funkcie:
Princíp fungovania: Uhlová svetelná závora
Rozmery: 14 x 90 x 113 mm
Upevnenie: skrutka M6
Výstupný odpor Ra: 33,0 kOhm
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 75 V DC
Oneskorenie pripravenosti tv max.: 100 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Maximálna zaťažovacia kapacita pri Ue: 0,5 µF
Zvyškový prúd lr max.: 50 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 1000 Hz
Trieda ochrany: II
Pripojenie: Konektor, zástrčka M12x1, 4-pinová
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Aktívny povrch, materiál: epoxidová živica
Materiál puzdra: nehrdzavejúca oceľ (1.4408), práškovo lakovaná
Kontakty, povrchová ochrana: pozlátené
Séria: A
Tvar: Uhol|Pripojenie 30°
Displej: Výstupná funkcia - žltá LED | zelená LED: Prevádzkové napätie
Oneskorenie vypnutia toff max.: 0,5 ms
Oneskorenie zapnutia max.: 0,5 ms
Prúd bez záťaže Io max. pri Ue: 35 mA
Pokles napätia Ud max. pri Ie: 2,5 V
Povrchová ochrana Mechanické vlastnosti: prášková vrstva

Kategória výrobku: uhlová svetelná závora

Typ: BWL001L

Funkcia: spínanie za tmy

Prevádzkové napätie: 24

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 spínací

Výstupy: PNP

Spínacia frekvencia: 1000 Hz

Pripojenie: M12, 4-pólové

Materiál puzdra: nerezová ocel

Vlastnosti materiálu: práškovo lakované

Typ vysielača: infračervená LED dióda

: IP67

Min. teplota: -10 °C

Max. teplota: 60 °C

Dĺžka: 113.00 mm

Šírka: 14.00 mm

V: 90.00 mm

Hĺbka: 113 m

Rozmer.: (d x š x v) 113.00 x 14.00 x 90.00 mm

Obsah: 1 ks

Menovité napätie: 30.0 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3416789 BALLUFF BWL001L uhlová svetelná závora, BWL001L, spínanie za tmy, 10.0 - 30.0 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3416789 BALLUFF BWL001L uhlová svetelná závora, BWL001L, spínanie za tmy, 10.0 - 30.0 V, 1 ks

Popis

Uhlové svetelné závory Balluff sú konzistentným ďalším vývojom vidlicových svetelných závor pre náročnejšie aplikácie. Ich špeciálny dizajn puzdra a geometria lúča im umožňujú priblížiť sa k objektom a detekovať ich takmer zo všetkých smerov. Inštalácia je veľmi jednoduchá, a to aj v náročných priestorových podmienkach: vysielač a prijímač sú pevne zarovnané. Séria = A, Rozmery = 14 x 90 x 113 mm, Rozhranie = PNP normálne otvorený (NO), Princíp činnosti = Uhlová svetelná závora, Optický princíp činnosti = Jednocestná svetelná závora, Charakteristika lúča = Rozptyľujúci sa lúč, Typ svetla = Infračervené, Veľkosť svetelnej stopy = Vyžarovanie svetla Ø 3,0 mm, Pripojenie = Zásuvný konektor, konektor M12x1, 4-pinový, Materiál puzdra = Nehrdzavejúca oceľ (1.4408), Materiál snímacej plochy = Epoxidová živica, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusWEEE

Tento text bol preložený strojovo.
