Name: BALLUFF indukčný snímač BES01EW BES01EW zarovnaná PNP (d x š x v) 48.00 x 54.00 x 22.00 mm
Brand: BALLUFF
SKU: 3416919
Availability: BackOrder

Hlavné benefity

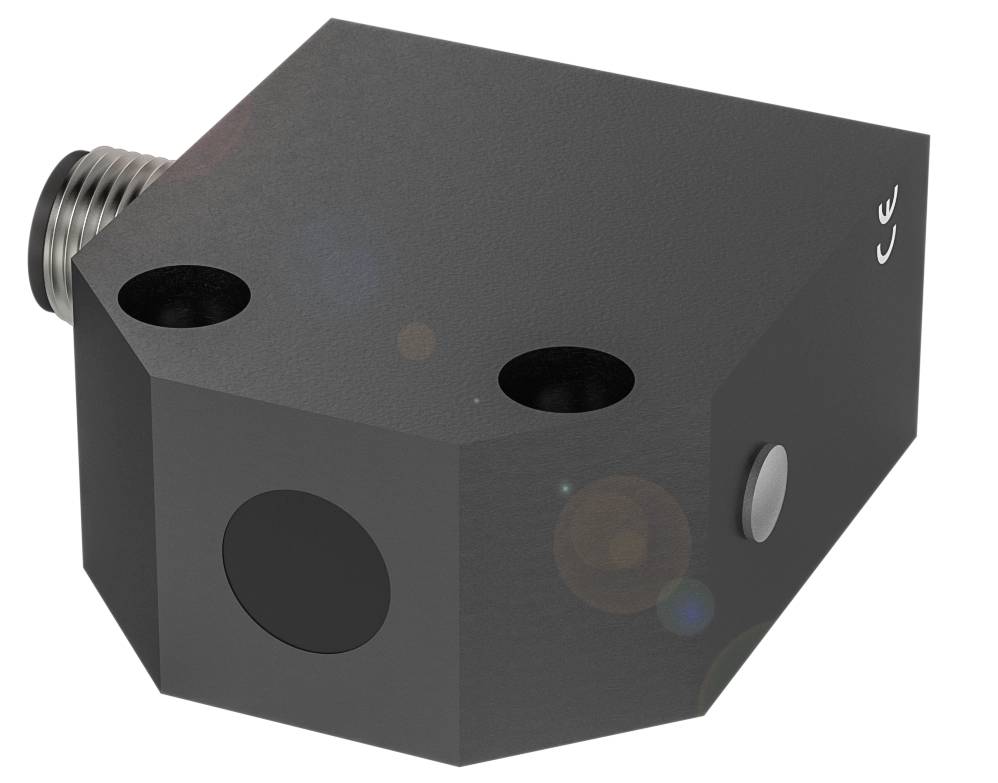

Indukčný snímač priblíženia Balluff BES01EW

Rozmery: 54 x 22 x 48 mm
Dizajn: 54x22x48
Inštalácia: zapustená
Dosah: 5 mm
Spínací výstup: PNP normálne zatvorený (NC)

Technické parametre

Hlavné vlastnosti: Rozmery: 54 x 22 x 48 mm
Aktívna plocha, materiál: PA 12
Pripojenie: Konektor, konektor M12x1, 4-pinový
Dizajn: 54x22x48
Prevádzkové napätie Ub: 10...30 VDC
Inštalácia: zapustená
Materiál puzdra: hliník
Dosah: 5 mm
Spínací výstup: PNP normálne zatvorený (NC)
Spínacia frekvencia: 500 Hz
Ochranný druh IP67
Teplota okolia: -25...70 °C
Ďalšie funkcie:
Rozmery: 54 x 22 x 48 mm
Zobrazenie prevádzkového napätia: nie
Zobrazenie funkcií: áno
Výstupný odpor Ra: 2,0 kOhm + D + LED
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 130 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 10 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Minimálny prevádzkový prúd Im: 0 mA
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd bez záťaže Io max., tlmený: 8 mA
Prúd naprázdno Io max., netlmený: 25 mA
Zvyškový prúd lr max.: 80 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 500 Hz
Statický úbytok napätia max.: 3,5 V
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 4 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 5 mm
Skutočná spínacia vzdialenosť Sr: 5 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 1620 a
Aktívna plocha, materiál: PA 12
Veľkosť: 54x22x48
Spínací výstup: PNP normálne zatvorený (NC)
Materiál puzdra: hliník
EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
Ochranný druh IP67
Teplota okolia: -25...70 °C
Stupeň kontaminácie: 3
Inštalačné rozhranie: zapustená montáž

Kategória výrobku: indukčný snímač

Typ: BES01EW

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 rozpínací

Spínacia vzdialenosť (max.): 4 mm

Výstupy: PNP

Materiál puzdra: hliník

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: zarovnaná

Pripojenie: M12, 4-pólové

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Dĺžka: 48.00 mm

Šírka: 54.00 mm

V: 22.00 mm

Rozmer.: (d x š x v) 48.00 x 54.00 x 22.00 mm

Obsah: 1 ks

Menovité napätie: 24 V

Spínacia frekvencia: 500 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3416919 BALLUFF indukčný snímač BES01EW BES01EW zarovnaná PNP (d x š x v) 48.00 x 54.00 x 22.00 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3416919 BALLUFF indukčný snímač BES01EW BES01EW zarovnaná PNP (d x š x v) 48.00 x 54.00 x 22.00 mm

Popis

Naše indukčné štandardné senzory BES na detekciu elektricky vodivých kovových predmetov sú robustné a spoľahlivé. Vďaka širokej ponuke viac ako 500 sérií ponúkame ten správny indukčný senzor pre každú aplikáciu. Táto technológia, používaná na celom svete, ponúka optimálny pomer ceny a výkonu a je možné ju dodať rýchlo, a to aj pri veľkých množstvách. Rozmery = 54 x 22 x 48 mm, Dizajn = 54x22x48, Montáž = zapustená, Dosah = 5 mm, Spínací výstup = PNP normálne zatvorený (NC), Spínacia frekvencia = 500 Hz, Materiál puzdra = hliník, Materiál snímacej plochy = PA 12, Pripojenie = Konektor, zástrčka M12x1, 4-pinová, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...70 °C, Trieda ochrany = IP67, Schválenie/Zhoda = CE, UKCA, WEEE

Tento text bol preložený strojovo.

Popis

Naše indukčné štandardné senzory BES na detekciu elektricky vodivých kovových predmetov sú robustné a spoľahlivé. Vďaka širokej ponuke viac ako 500 sérií ponúkame ten správny indukčný senzor pre každú aplikáciu. Táto technológia, používaná na celom svete, ponúka optimálny pomer ceny a výkonu a je možné ju dodať rýchlo, a to aj pri veľkých množstvách. Rozmery = 54 x 22 x 48 mm, Dizajn = 54x22x48, Montáž = zapustená, Dosah = 5 mm, Spínací výstup = PNP normálne zatvorený (NC), Spínacia frekvencia = 500 Hz, Materiál puzdra = hliník, Materiál snímacej plochy = PA 12, Pripojenie = Konektor, zástrčka M12x1, 4-pinová, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...70 °C, Trieda ochrany = IP67, Schválenie/Zhoda = CE, UKCA, WEEE

Tento text bol preložený strojovo.
