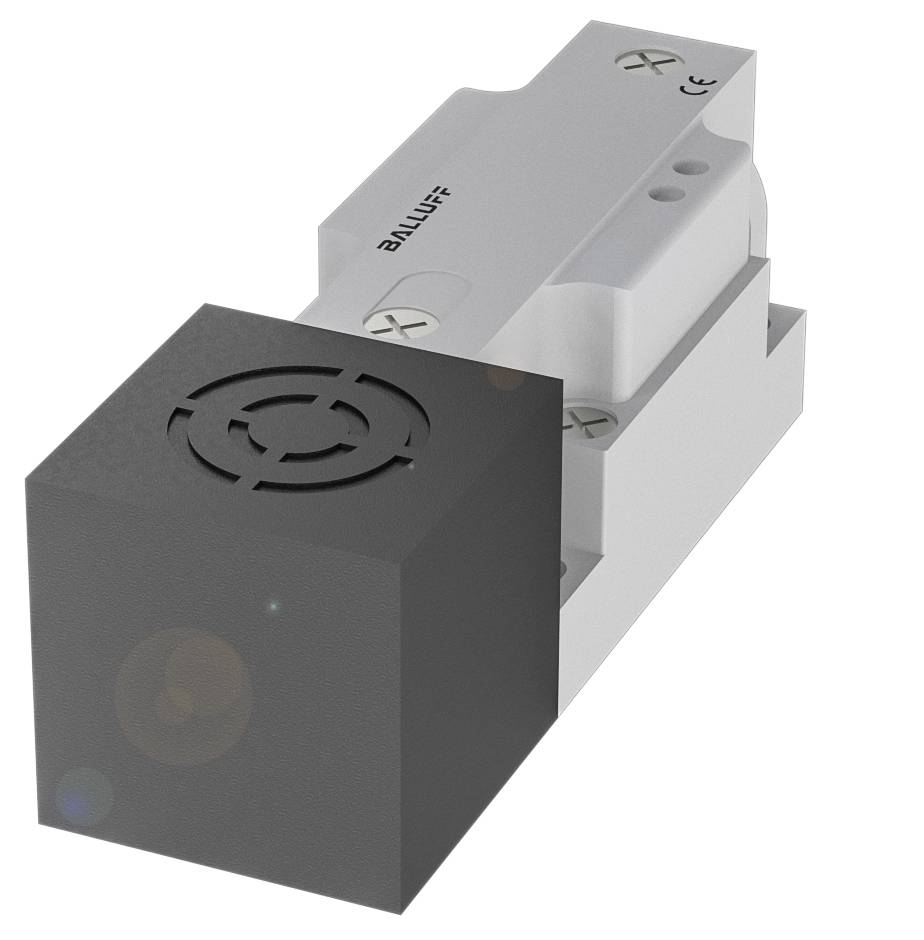

Name: BALLUFF indukčný snímač BES0201 BES0201 40 x 40 mm zarovnaná PNP (d x š x v) 40.00 x 120.00 x 40.00 mm Single
Brand: BALLUFF
SKU: 3416927
Availability: BackOrder

Hlavné benefity

Balluff BES0201 Štvorcové prevedenie s výškou 40 mm

Rozmery: 120 x 40 x 40 mm
Dizajn: 40x40
Inštalácia: zapustená
Dosah: 15 mm
Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)

Technické parametre

Hlavné vlastnosti: Rozmery: 120 x 40 x 40 mm
Aktívny povrch, materiál: PBT
Pripojenie: skrutkové svorky
Dizajn: 40x40
Prevádzkové napätie Ub: 10...55 VDC
Inštalácia: zapustená
Materiál puzdra: PBT
Dosah: 15 mm
Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
Spínacia frekvencia: 100 Hz
Ochranný druh IP67
Teplota okolia: -25...70 °C
Ďalšie funkcie:
Rozmery: 120 x 40 x 40 mm
Zobrazenie prevádzkového napätia: áno
Zobrazenie funkcií: áno
Výstupný odpor Ra: 33,0 kOhm + D
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 250 V AC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 30 ms
Prevádzkové napätie Ub: 10...55 VDC
Kategória použitia: DC-13
Minimálny prevádzkový prúd Im: 0 mA
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd bez záťaže Io max., tlmený: 20 mA
Prúd naprázdno Io max., netlmený: 15 mA
Zvyškový prúd lr max.: 80 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 100 Hz
Trieda ochrany: II
Statický úbytok napätia max.: 2,5 V
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 12 mm
Hysterézia H max. (% Sr): 20,0 %
Menovitá spínacia vzdialenosť Sn: 15 mm
Skutočná spínacia vzdialenosť Sr: 15 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 730
Aktívny povrch, materiál: PBT
Uťahovací moment: 4…5 Nm (M20x1,5)
Veľkosť: 40x40
Inštalácia: zapustená montáž
Materiál puzdra: PBT
EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
Ochranný druh IP67
Teplota okolia: -25...70 °C
Stupeň kontaminácie: 3
Prierez pripojenia: 2,5 mm²
Uťahovací moment upínacej skrutky: 0,8 Nm
Káblová priechodka, veľkosť závitu: M20x1,5
Spínací výstup - podmienky okolia: PNP normálne otvorený/zatvorený (NO/NC)

Druh obalu: Single

Kategória výrobku: indukčný snímač

Typ: BES0201

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 55.0 V

Prevádzkové napätie: 10.0 - 55.0 V

Typ kontaktu: Antivalentná

Spínacia vzdialenosť (max.): 12 mm

Výstupy: PNP

Materiál puzdra: PBT

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: 40 x 40 mm

Pripojenie: skrutkové svorky

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Dĺžka: 40.00 mm

Šírka: 120.00 mm

V: 40.00 mm

Rozmer.: (d x š x v) 40.00 x 120.00 x 40.00 mm

Obsah: 1 ks

Menovité napätie: 24 V

Spínacia frekvencia: 100 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3416927 BALLUFF indukčný snímač BES0201 BES0201 40 x 40 mm zarovnaná PNP (d x š x v) 40.00 x 120.00 x 40.00 mm Single

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3416927 BALLUFF indukčný snímač BES0201 BES0201 40 x 40 mm zarovnaná PNP (d x š x v) 40.00 x 120.00 x 40.00 mm Single

Popis

Naše indukčné štandardné senzory BES na detekciu elektricky vodivých kovových predmetov sú robustné a spoľahlivé. Vďaka širokej ponuke viac ako 500 sérií ponúkame ten správny indukčný senzor pre každú aplikáciu. Táto technológia, používaná na celom svete, ponúka optimálny pomer ceny a výkonu a je možné ju dodať rýchlo, a to aj pri veľkých množstvách. Rozmery = 120 x 40 x 40 mm, vyhotovenie = 40x40, montáž = zapustená, dosah = 15 mm, spínací výstup = PNP normálne otvorený/zatvorený (NO/NC), spínacia frekvencia = 100 Hz, materiál puzdra = PBT, materiál snímacej plochy = PBT, pripojenie = skrutkové svorky, prevádzkové napätie Ub = 10...55 VDC, teplota okolia = -25...70 °C, trieda ochrany = IP67, schválenie/zhoda = CE, UKCA, WEEE

Tento text bol preložený strojovo.
