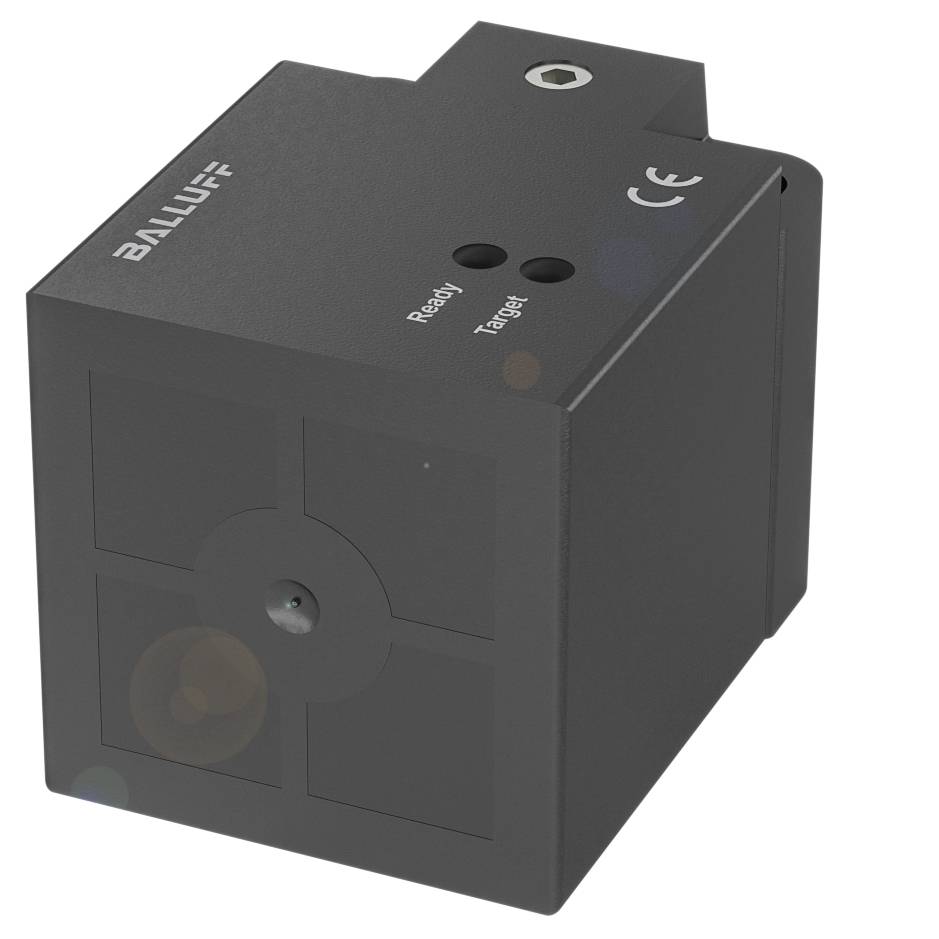

Name: BALLUFF indukčný snímač BES021M BES021M 40 x 40 mm nezarovnaná PNP (d x š x v) 62.00 x 40.00 x 40.00 mm
Brand: BALLUFF
SKU: 3416757
Availability: BackOrder

Hlavné benefity

Balluff BES021M Štvorcové prevedenie s výškou 40 mm pre aplikácie odolné voči magnetickému poľu

Rozmery: 40 x 40 x 62 mm
Dizajn: 40x40
Inštalácia: nie zapustená
Dosah: 40 mm
Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)

Technické parametre

Hlavné vlastnosti: Rozmery: 40 x 40 x 62 mm
Aktívny povrch, materiál: PBT
Pripojenie: Konektor, konektor M12x1, 4-pinový
Dizajn: 40x40
Prevádzkové napätie Ub: 10...30 VDC
Inštalácia: nie zapustená
Materiál puzdra: PBT
Odolnosť voči magnetickému poľu: odolnosť voči magnetickému poľu (AC/DC)
Dosah: 40 mm
Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
Spínacia frekvencia: 100 Hz
Ochranný druh IP67
Teplota okolia: -10...70 °C
Ďalšie funkcie: Faktor 1
Ďalšie funkcie:
Rozmery: 40 x 40 x 62 mm
Zobrazenie prevádzkového napätia: áno
Zobrazenie funkcií: áno
Výstupný odpor Ra: 33,0 kOhm + D
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 250 V AC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 30 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Minimálny prevádzkový prúd Im: 0 mA
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd bez záťaže Io max., tlmený: 20 mA
Prúd naprázdno Io max., netlmený: 15 mA
Zvyškový prúd lr max.: 80 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 100 Hz
Trieda ochrany: II
Statický úbytok napätia max.: 2,5 V
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 32,4 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 40 mm
Skutočná spínacia vzdialenosť Sr: 40 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 520 á
Aktívny povrch, materiál: PBT
Veľkosť: 40x40
Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
Indikátor spínacej vzdialenosti: ■■
Materiál puzdra: PBT
EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
Ochranný druh IP67
Teplota okolia: -10...70 °C
Stupeň kontaminácie: 3
Značka: Faktor 1
Ďalšie funkcie: Faktor 1
Intenzita magnetického poľa, interferenčné pole: 100 kA/m
Inštalačné rozhranie: nezapustené
Odolnosť voči magnetickému poľu: odolnosť voči magnetickému poľu (AC/DC)

Kategória výrobku: indukčný snímač

Typ: BES021M

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 PNP

Spínacia vzdialenosť (max.): 32.4 mm

Výstupy: PNP

Materiál puzdra: PBT

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: nezarovnaná

Konštrukčná veľkosť: 40 x 40 mm

Pripojenie: M12, 4-pólové

Min. teplota: -10 °C

Max. teplota: 70 °C

: IP67

Dĺžka: 62.00 mm

Šírka: 40.00 mm

V: 40.00 mm

Rozmer.: (d x š x v) 62.00 x 40.00 x 40.00 mm

Obsah: 1 ks

Menovité napätie: 24 V

Spínacia frekvencia: 100 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3416757 BALLUFF indukčný snímač BES021M BES021M 40 x 40 mm nezarovnaná PNP (d x š x v) 62.00 x 40.00 x 40.00 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3416757 BALLUFF indukčný snímač BES021M BES021M 40 x 40 mm nezarovnaná PNP (d x š x v) 62.00 x 40.00 x 40.00 mm

Popis

Indukčné senzory Balluff s faktorom 1 detekujú všetky kovy s vysokou presnosťou a sú obzvlášť pôsobivé tam, kde sa používajú rôzne druhy kovov. Ponúkajú dlhé spínacie vzdialenosti bez redukčného faktora a sú odolné voči magnetickým poliam, vďaka čomu sú vhodné do oblastí so silnými elektromagnetickými poľami – napríklad vo zváracích systémoch. Pre tieto náročné prostredia si môžete zaobstarať aj verzie s extrémne odolným povlakom proti rozstrekom zo zvárania. Rozmery = 40 x 40 x 62 mm, vyhotovenie = 40 x 40, montáž = nezapustená, dosah = 40 mm, spínací výstup = PNP normálne otvorený/zatvorený (NO/NC), spínacia frekvencia = 100 Hz, materiál puzdra = PBT, materiál snímacej plochy = PBT, pripojenie = konektor, konektor M12x1, 4-pinový, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -10...70 °C, odolnosť voči magnetickému poľu = odolnosť voči magnetickému poľu (AC/DC), trieda ochrany = IP67, schválenie/zhoda = CEcULusEACWEEE, ďalšie vlastnosti = faktor 1

Tento text bol preložený strojovo.

Popis

Indukčné senzory Balluff s faktorom 1 detekujú všetky kovy s vysokou presnosťou a sú obzvlášť pôsobivé tam, kde sa používajú rôzne druhy kovov. Ponúkajú dlhé spínacie vzdialenosti bez redukčného faktora a sú odolné voči magnetickým poliam, vďaka čomu sú vhodné do oblastí so silnými elektromagnetickými poľami – napríklad vo zváracích systémoch. Pre tieto náročné prostredia si môžete zaobstarať aj verzie s extrémne odolným povlakom proti rozstrekom zo zvárania. Rozmery = 40 x 40 x 62 mm, vyhotovenie = 40 x 40, montáž = nezapustená, dosah = 40 mm, spínací výstup = PNP normálne otvorený/zatvorený (NO/NC), spínacia frekvencia = 100 Hz, materiál puzdra = PBT, materiál snímacej plochy = PBT, pripojenie = konektor, konektor M12x1, 4-pinový, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -10...70 °C, odolnosť voči magnetickému poľu = odolnosť voči magnetickému poľu (AC/DC), trieda ochrany = IP67, schválenie/zhoda = CEcULusEACWEEE, ďalšie vlastnosti = faktor 1

Tento text bol preložený strojovo.
