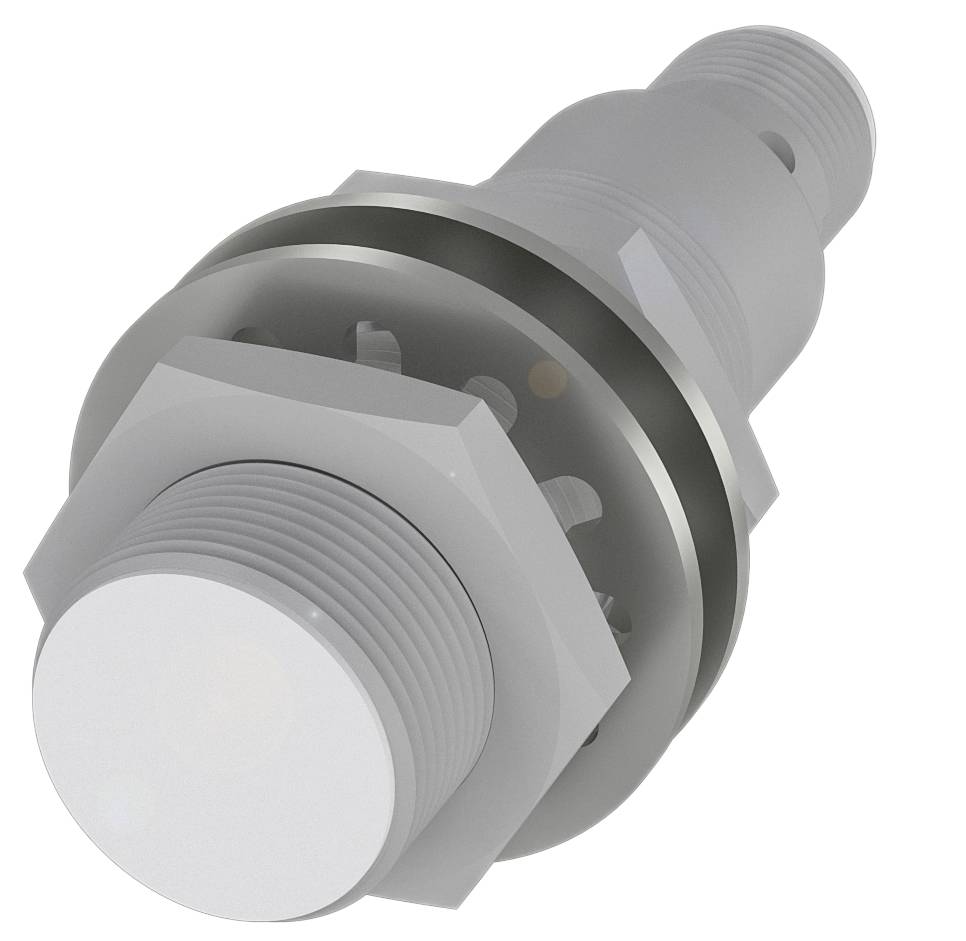

Name: BALLUFF indukčný snímač BES02J9 BES02J9 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 65 m Piece
Brand: BALLUFF
SKU: 3416550
Availability: BackOrder

Hlavné benefity

Balluff BES02J9 Valcové prevedenie pre aplikácie odolné voči magnetickému poľu

Rozmery: Ø 18 x 65 mm
Prevedenie: M18x1
Inštalácia: zapustená
Dosah: 5 mm
Spínací výstup: PNP normálne otvorený (NO)

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 18 x 65 mm
Aktívny povrch, materiál: PTFE
Pripojenie: Konektor, konektor M12x1, 4-pinový
Prevedenie: M18x1
Prevádzkové napätie Ub: 10...30 VDC
Inštalácia: zapustená
Materiál puzdra: mosadz, potiahnutá, PTFE
Odolnosť voči magnetickému poľu: odolnosť voči magnetickému poľu (AC/DC)
Dosah: 5 mm
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 500 Hz
Ochranný druh IP67
Teplota okolia: -25...70 °C
Ďalšie funkcie:
Rozmery: Ø 18 x 65 mm
Zobrazenie prevádzkového napätia: nie
Zobrazenie funkcií: áno
Výstupný odpor Ra: 33,0 kOhm + D
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 250 V AC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 20 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Minimálny prevádzkový prúd Im: 0 mA
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd bez záťaže Io max., tlmený: 10 mA
Prúd naprázdno Io max., netlmený: 2 mA
Zvyškový prúd lr max.: 80 µA
Zvyškové zvlnenie max. (% z Ue): 10%
Spínacia frekvencia: 500 Hz
Trieda ochrany: II
Statický úbytok napätia max.: 1,5 V
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 4 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 5 mm
Skutočná spínacia vzdialenosť Sr: 5 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 775 a
Aktívny povrch, materiál: PTFE
Materiál puzdra Mechanické vlastnosti: Mosadz s povrchovou úpravou, PTFE
Uťahovací moment: 12 Nm
Veľkosť: M18x1
Montážna dĺžka: 40,00 mm
Inštalácia: zapustená montáž
Spínací výstup: PNP normálne otvorený (NO)
Intenzita magnetického poľa, interferenčné pole: 100 kA/m

Druh obalu: Piece

Kategória výrobku: indukčný snímač

Typ: BES02J9

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 4 mm

Výstupy: PNP

Materiál puzdra: mosaz

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: potiahnutý teflónom

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M18 x 1

Pripojenie: M18

Vlastnosti: plášť s magnetickým tienením

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Dĺžka: 65.00 mm

V: 65 m

(Ø): 18 mm

Rozmer.: (Ø x v) 18 mm x 65 m

Obsah: 1 ks

Menovité napätie: 24 V

Spínacia frekvencia: 500 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3416550 BALLUFF indukčný snímač BES02J9 BES02J9 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 65 m Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3416550 BALLUFF indukčný snímač BES02J9 BES02J9 M18 x 1 zarovnaná PNP (Ø x v) 18 mm x 65 m Piece

Popis

Naše indukčné senzory BES odolné voči magnetickému poľu sú ideálne na použitie v oblastiach so silnými elektromagnetickými poľami, ako napríklad vo zváracích systémoch a systémoch indukčného kalenia. Sú necitlivé na magnetické polia, ktoré vznikajú pri elektrických zváracích prúdoch do 25 kA. Vďaka dodatočnému keramickému povlaku presvedčia svojou odolnosťou voči striekaniu kovu, troske a zvyškom spaľovania. A v každej oblasti použitia poskytujú prácu s najvyššou presnosťou. Ich extrémna robustnosť znižuje náklady na údržbu a tým zvyšuje dostupnosť zariadenia. Rozmery = Ø 18 x 65 mm, Konštrukcia = M18x1, Montáž = zapustená, Dosah = 5 mm, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 500 Hz, Materiál puzdra = Mosadz, s povrchovou úpravou, PTFE, Snímaná plocha, materiál = PTFE, Pripojenie = Konektor, Konektor M12x1, 4-pinový, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...70 °C, Odolnosť voči magnetickému poľu = odolnosť voči magnetickému poľu (AC/DC), Trieda ochrany = IP67, Schválenie/Zhoda = cULus, CE, UKCA, WEEE

Tento text bol preložený strojovo.

Popis

Naše indukčné senzory BES odolné voči magnetickému poľu sú ideálne na použitie v oblastiach so silnými elektromagnetickými poľami, ako napríklad vo zváracích systémoch a systémoch indukčného kalenia. Sú necitlivé na magnetické polia, ktoré vznikajú pri elektrických zváracích prúdoch do 25 kA. Vďaka dodatočnému keramickému povlaku presvedčia svojou odolnosťou voči striekaniu kovu, troske a zvyškom spaľovania. A v každej oblasti použitia poskytujú prácu s najvyššou presnosťou. Ich extrémna robustnosť znižuje náklady na údržbu a tým zvyšuje dostupnosť zariadenia. Rozmery = Ø 18 x 65 mm, Konštrukcia = M18x1, Montáž = zapustená, Dosah = 5 mm, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 500 Hz, Materiál puzdra = Mosadz, s povrchovou úpravou, PTFE, Snímaná plocha, materiál = PTFE, Pripojenie = Konektor, Konektor M12x1, 4-pinový, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...70 °C, Odolnosť voči magnetickému poľu = odolnosť voči magnetickému poľu (AC/DC), Trieda ochrany = IP67, Schválenie/Zhoda = cULus, CE, UKCA, WEEE

Tento text bol preložený strojovo.
