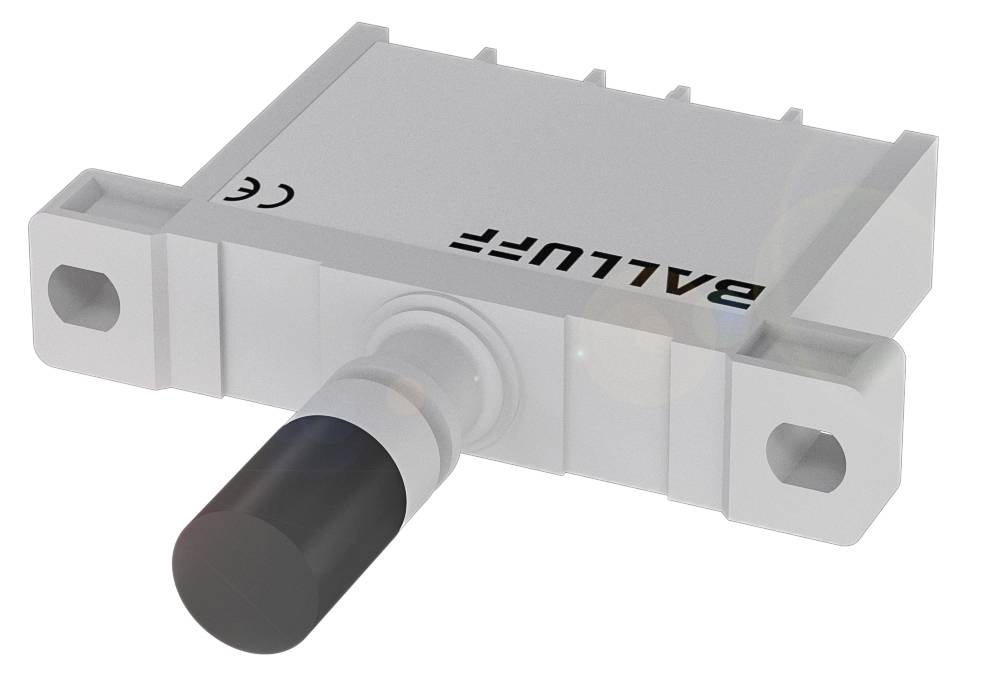

BALLUFF indukčný snímač BES02MM BES02MM zarovnaná PNP (d x š x v) 63.20 x 60.00 x 11.80 mm Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
indukčný snímač
Prevádzkové napätie max.
60.0 V
Spínacia vzdialenosť (max.)
1.6 mm
Výstupy
PNP
Datasheety: (PDF)
Počet
Celkom (113,81 € / kus)
113,81 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Indukčný jednopolohový spínač Balluff BES02MM
- Rozmery: 60 x 11,8 x 63,2 mm
- Dosah: 2 mm
- Menovité prevádzkové napätie Ue: 24 VDC
- Materiál puzdra: PA 12
- Spínacia frekvencia: 1. Spínací bod: 1500 Hz
Technické parametre
- Hlavné vlastnosti: Rozmery: 60 x 11,8 x 63,2 mm
- Typ pripojenia: 1. Spínací bod: skrutková svorka
- Menovité prevádzkové napätie Ue: 24 VDC
- Inštalácia: zapustená montáž
- Materiál puzdra: PA 12
- Dosah: 2 mm
- Spínacia frekvencia: 1. Spínací bod: 1500 Hz
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Ďalšie funkcie:
- Zobrazenie prevádzkového napätia: nie
- Zobrazenie funkcií: áno
- Výstupný odpor Ra: 33,0 kOhm + D
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Menovité izolačné napätie Ui: 75 V DC
- Menovitý skratový prúd: 100 A
- Oneskorenie pripravenosti tv max.: 30 ms
- Prevádzkové napätie Ub: 10...60 VDC
- Kategória použitia: DC-13
- Minimálny prevádzkový prúd Im: 0 mA
- Maximálna zaťažovacia kapacita pri Ue: 0,5 µF
- Prúd naprázdno Io max., tlmený: 15 mA
- Prúd naprázdno Io max., netlmený: 10 mA
- Zvyškový prúd lr max.: 50 µA
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Spínacia frekvencia: 1500 Hz
- Statický úbytok napätia max.: 1,5 V
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Zabezpečená spínacia vzdialenosť Sa: 1,6 mm
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 2 mm
- Skutočná spínacia vzdialenosť Sr: 2 mm
- Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
- Maximálny teplotný drift (% Sr): 10%
- Opakovateľnosť max. (% Sr): 5,0 %
- MTTF (40 °C): 490 stupňov
- Aktívna plocha, materiál: PA 12
- Materiál puzdra: PA 12
- Ďalšie funkcie: PA
- Druh obalu
Piece
- Kategória výrobku
indukčný snímač
- Typ
BES02MM
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
60.0 V
- Prevádzkové napätie
10.0 - 60.0 V
- Spínacia vzdialenosť (max.)
1.6 mm
- Výstupy
PNP
- Materiál puzdra
PA
- Vyhotovenie (senzory)
Induktívne
- Spôsob konštrukcie
zarovnaná
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP67
- Dĺžka
63.20 mm
- Šírka
60.00 mm
- V
11.80 mm
- Hĺbka
63.2 m
- Rozmer.
(d x š x v) 63.20 x 60.00 x 11.80 mm
- Obsah
1 ks
- Menovité napätie
24 V
- Pripojenie
skrutková svorka
- Materiál
PA 12
- Typ zopnutie
tŕň
- Spínacia frekvencia
1500 Hz
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416554 BALLUFF indukčný snímač BES02MM BES02MM zarovnaná PNP (d x š x v) 63.20 x 60.00 x 11.80 mm Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416554 BALLUFF indukčný snímač BES02MM BES02MM zarovnaná PNP (d x š x v) 63.20 x 60.00 x 11.80 mm Piece
Popis
Mechanické polohové spínače sú klasikou v automatizácii. Proces prepínania sa vykonáva teleskopickým piestom. Tento piest slúži na spínanie mechanického spínacieho prvku v samostatnej, utesnenej komore. Optimálny výber tvaru piestu pre danú aplikáciu v kombinácii s našimi vačkami zaručuje dlhú životnosť. Rozmery = 60 x 11,8 x 63,2 mm, materiál puzdra = PA 12, rozsah = 2 mm, spínacia frekvencia = 1. Spínací bod: 1500 Hz, inštalácia = zapustená, typ pripojenia = 1. Spínací bod: skrutková svorka, teplota okolia = -25...70 °C, trieda ochrany = IP67, schválenie/zhoda = CEEACWEEE
