Name: BALLUFF indukčný snímač BES02WH BES02WH M12 zdanlivo zarovnaný PNP (Ø x d) 12 mm x 60.00 mm
Brand: BALLUFF
SKU: 3417372
Availability: BackOrder

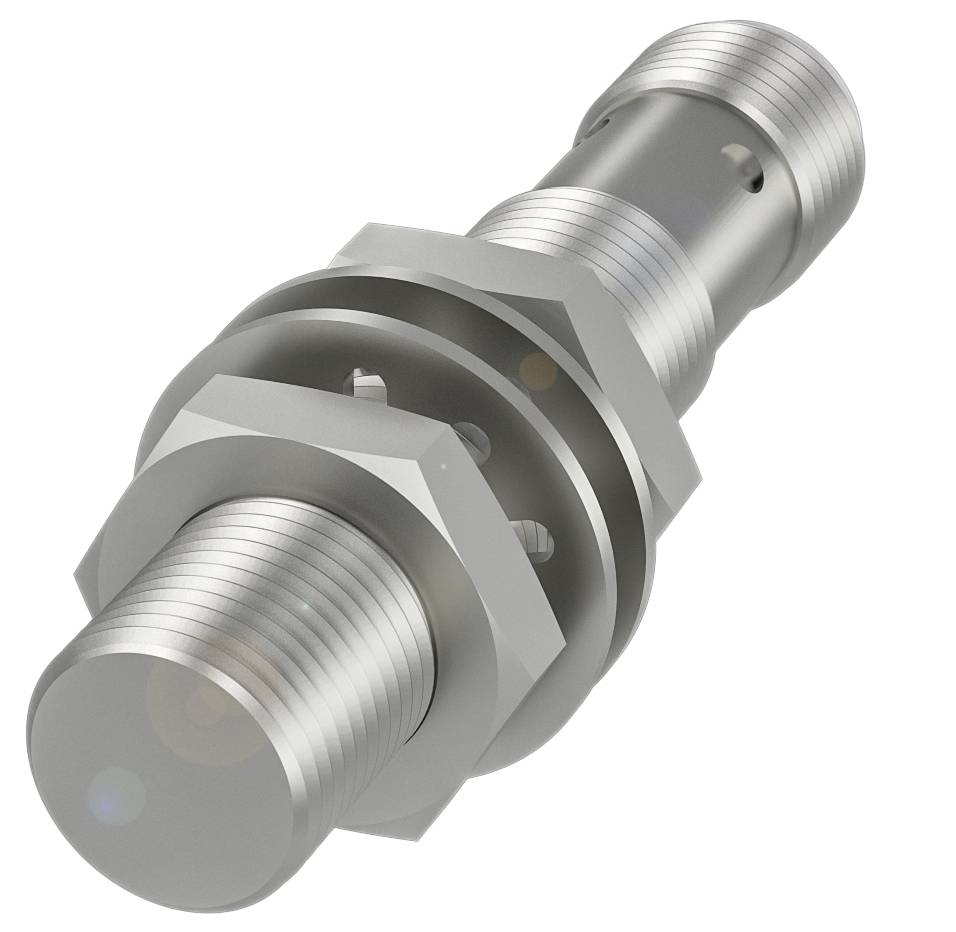

Valcovitá kovová súčiastka s viacerými závitmi a šesťhrannými maticami, pravdepodobne strojový prvok, na bielom pozadí.

Ilustračný obrázok

Kategória výrobku

indukčný snímač

Prevádzkové napätie max.

30.0 V

Výstupy

PNP

Spínacia vzdialenosť (max.)

4.9 mm

Vyhotovenie (senzory)

Induktívne

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 3. 12.

Počet

Celkom (139,99 € / kus)

149,99 €

-7 %

139,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Balluff BES02WH Valcové prevedenie pre vysokotlakové aplikácie

Rozmery: Ø 12 x 60 mm
Prevedenie: M12x1
Inštalácia: takmer zarovnaná
Dosah: 6 mm
Spínací výstup: PNP normálne otvorený (NO)

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 12 x 60 mm
Aktívna plocha, materiál: nehrdzavejúca oceľ
Pripojenie: Konektor, konektor M12x1, 4-pinový
Prevedenie: M12x1
Prevádzkové napätie Ub: 10...30 VDC
Maximálna tlaková odolnosť: 80 barov
Inštalácia: takmer zarovnaná
Materiál puzdra: nehrdzavejúca oceľ
Dosah: 6 mm
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 400 Hz
Ochranný druh IP67
Teplota okolia: -25...70 °C
Ďalšie funkcie:
Rozmery: Ø 12 x 60 mm
Zobrazenie prevádzkového napätia: nie
Zobrazenie funkcií: áno
Výstupný odpor Ra: 47,0 kOhm
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 60 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Minimálny prevádzkový prúd Im: 0 mA
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd bez záťaže Io max., tlmený: 16 mA
Prúd naprázdno Io max., netlmený: 9 mA
Zvyškový prúd lr max.: 100 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 400 Hz
Statický úbytok napätia max.: 2 V
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 4,9 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 6 mm
Skutočná spínacia vzdialenosť Sr: 6 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 335 stupňov
Aktívna plocha, materiál: nehrdzavejúca oceľ
Uťahovací moment: 10 Nm ±10 %
Veľkosť: M12x1
Montážna dĺžka: 41,00 mm
Inštalácia: takmer zarovnaná
Spínací výstup: PNP normálne otvorený (NO)
Indikátor spínacej vzdialenosti: ■■■
Materiál puzdra: nehrdzavejúca oceľ
EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
Ochranný druh IP67
Teplota okolia: -25...70 °C
Stupeň znečistenia: 3
Maximálna tlaková odolnosť: 80 barov
Pevnosť v tlaku, poznámka: odolná voči tlaku

Kategória výrobku: indukčný snímač

Typ: BES02WH

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Výstupy: PNP

Spínacia vzdialenosť (max.): 4.9 mm

Spínacia frekvencia: 400 Hz

Vyhotovenie (senzory): Induktívne

Pripojenie: M12

Spôsob konštrukcie: zdanlivo zarovnaný

Konštrukčná veľkosť: M12

Materiál puzdra: nerezová ocel

Typ kontaktu: 1 PNP

: IP67

Min. teplota: -25 °C

Max. teplota: 70 °C

Dĺžka: 60.00 mm

(Ø): 12 mm

Rozmer.: (Ø x d) 12 mm x 60.00 mm

Menovité napätie: 24 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417372 BALLUFF indukčný snímač BES02WH BES02WH M12 zdanlivo zarovnaný PNP (Ø x d) 12 mm x 60.00 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417372 BALLUFF indukčný snímač BES02WH BES02WH M12 zdanlivo zarovnaný PNP (Ø x d) 12 mm x 60.00 mm

Popis

Naše indukčné senzory odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Rozmery = Ø 12 x 60 mm, vyhotovenie = M12x1, montáž = kvázi-zapustená, dosah = 6 mm, spínací výstup = PNP normálne otvorený (NO), spínacia frekvencia = 400 Hz, materiál puzdra = nehrdzavejúca oceľ, materiál snímacej plochy = nehrdzavejúca oceľ, pripojenie = konektor, konektor M12x1, 4-pólový, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -25...70 °C, trieda ochrany = IP67, schválenie/zhoda = CEcULusEACWEEE

Tento text bol preložený strojovo.
