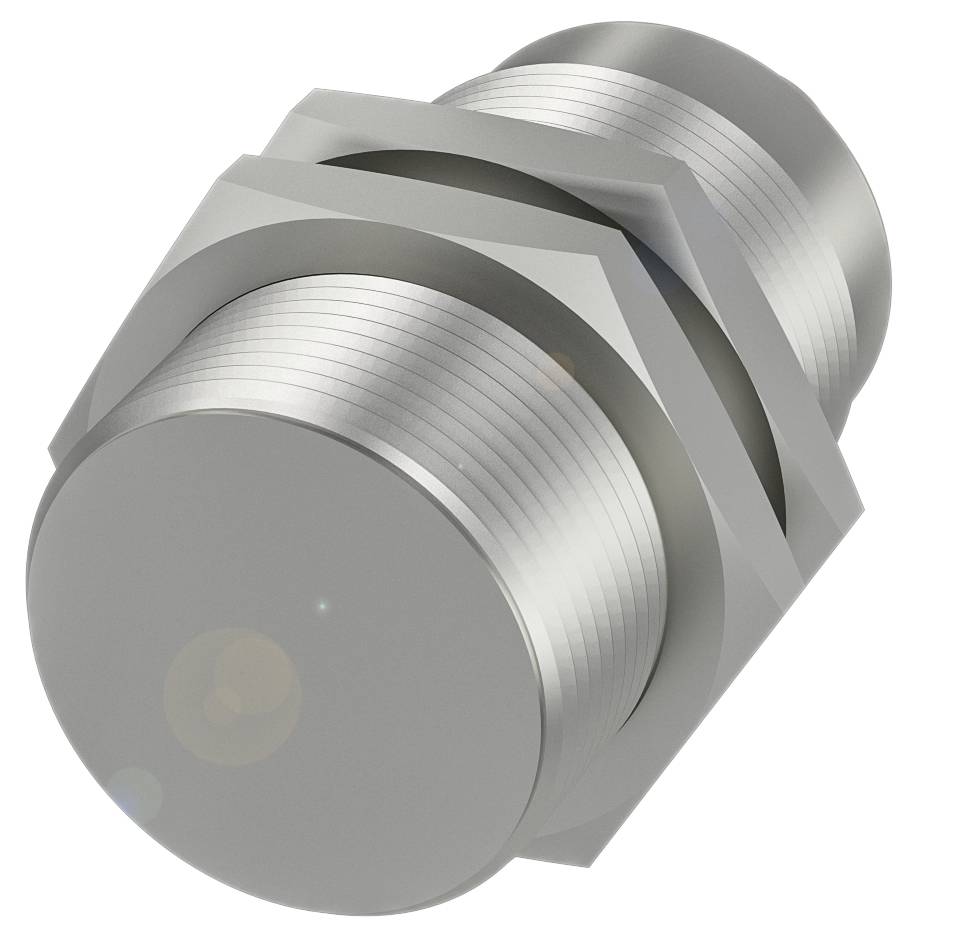

Name: BALLUFF indukčný snímač BES02YF BES02YF M30 zarovnaná PNP (Ø x d) 30 mm x 63.50 mm
Brand: BALLUFF
SKU: 3417221
Availability: BackOrder

Hlavné benefity

Balluff BES02YF Valcové prevedenie pre vysokotlakové aplikácie

Rozmery: Ø 30 x 63,5 mm
Prevedenie: M30x1,5
Inštalácia: zapustená
Dosah: 20 mm
Spínací výstup: PNP normálne otvorený (NO)

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 30 x 63,5 mm
Aktívna plocha, materiál: nehrdzavejúca oceľ (1.4305)
Pripojenie: Konektor, konektor M12x1, 4-pinový
Prevedenie: M30x1,5
Prevádzkové napätie Ub: 10...30 VDC
Maximálna odolnosť voči tlaku: 40 barov
Inštalácia: zapustená
Materiál puzdra: nehrdzavejúca oceľ
Dosah: 20 mm
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 100 Hz
Ochranný druh IP67
Teplota okolia: -25...70 °C
Ďalšie funkcie:
Rozmery: Ø 30 x 63,5 mm
Zobrazenie prevádzkového napätia: nie
Zobrazenie funkcií: áno
Výstupný odpor Ra: 47,0 kOhm
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 35 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Minimálny prevádzkový prúd Im: 0 mA
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd bez záťaže Io max., tlmený: 16 mA
Prúd naprázdno Io max., netlmený: 9 mA
Zvyškový prúd lr max.: 100 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 100 Hz
Statický úbytok napätia max.: 2 V
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 16 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 20 mm
Skutočná spínacia vzdialenosť Sr: 20 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 340
Aktívna plocha, materiál: nehrdzavejúca oceľ (1.4305)
Uťahovací moment: 80 Nm ±10 %
Veľkosť: M30x1,5
Montážna dĺžka: 42,00 mm
Inštalácia: zapustená montáž
Spínací výstup: PNP normálne otvorený (NO)
Indikátor spínacej vzdialenosti: ■■
Materiál puzdra: nehrdzavejúca oceľ
EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
Ochranný druh IP67
Teplota okolia: -25...70 °C
Stupeň kontaminácie: 3
Maximálna odolnosť voči tlaku: 40 barov
Pevnosť v tlaku, poznámka: odolná voči tlaku

Kategória výrobku: indukčný snímač

Typ: BES02YF

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 16 mm

Výstupy: PNP

Materiál puzdra: nerezová ocel

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: nerezové

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M30

Pripojenie: M12, 4-pólové

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Dĺžka: 63.50 mm

(Ø): 30 mm

Rozmer.: (Ø x d) 30 mm x 63.50 mm

Obsah: 1 ks

Menovité napätie: 24 V

Spínacia frekvencia: 100 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417221 BALLUFF indukčný snímač BES02YF BES02YF M30 zarovnaná PNP (Ø x d) 30 mm x 63.50 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417221 BALLUFF indukčný snímač BES02YF BES02YF M30 zarovnaná PNP (Ø x d) 30 mm x 63.50 mm

Popis

Naše indukčné senzory odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Rozmery = Ø 30 x 63,5 mm, vyhotovenie = M30x1,5, montáž = zapustená, dosah = 20 mm, spínací výstup = PNP normálne otvorený (NO), spínacia frekvencia = 100 Hz, materiál puzdra = nehrdzavejúca oceľ, materiál snímacej plochy = nehrdzavejúca oceľ (1.4305), pripojenie = konektor, konektor M12x1, 4-pinový, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -25...70 °C, trieda ochrany = IP67, schválenie/zhoda = CEcULusEACWEEE

Tento text bol preložený strojovo.

Popis

Naše indukčné senzory odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Rozmery = Ø 30 x 63,5 mm, vyhotovenie = M30x1,5, montáž = zapustená, dosah = 20 mm, spínací výstup = PNP normálne otvorený (NO), spínacia frekvencia = 100 Hz, materiál puzdra = nehrdzavejúca oceľ, materiál snímacej plochy = nehrdzavejúca oceľ (1.4305), pripojenie = konektor, konektor M12x1, 4-pinový, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -25...70 °C, trieda ochrany = IP67, schválenie/zhoda = CEcULusEACWEEE

Tento text bol preložený strojovo.
