Name: BALLUFF indukčný snímač BES03TH BES03TH M8 zarovnaná PNP (Ø x v) 8 mm x 50 m
Brand: BALLUFF
SKU: 3417108
Availability: BackOrder

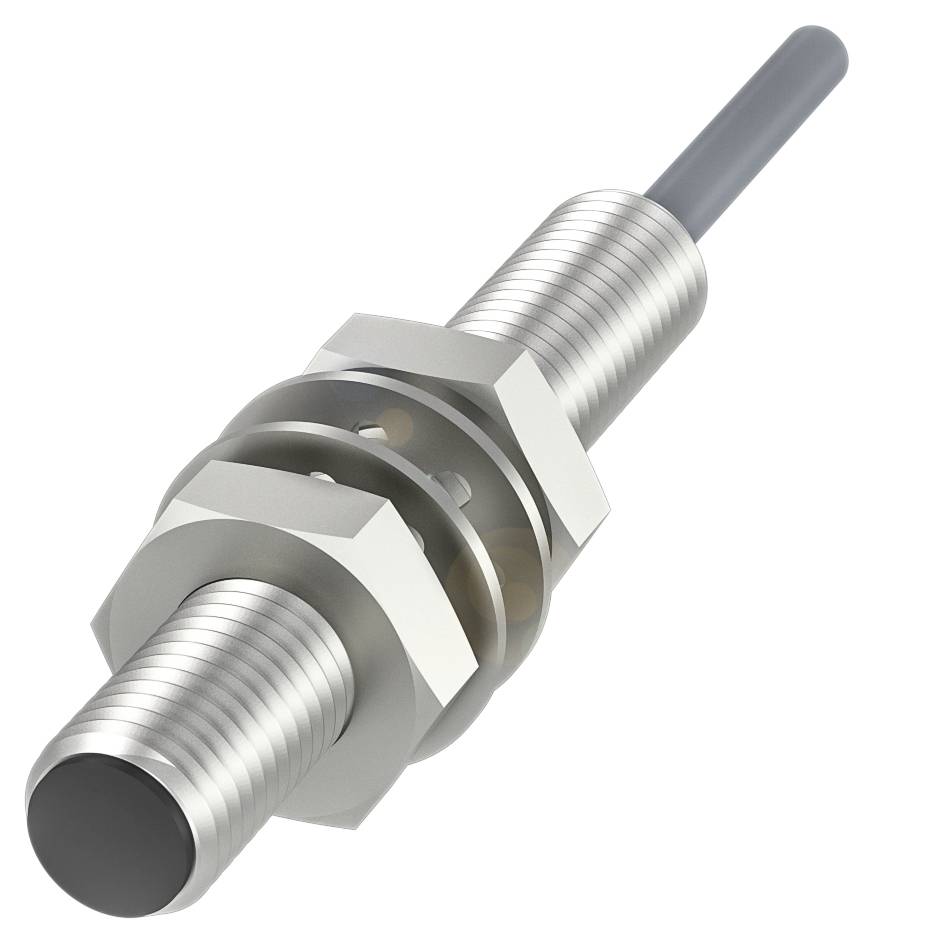

Valcový kovový proximity senzor so závitom a káblovým pripojením. Používa sa na bezkontaktné rozpoznávanie objektov v automatizácii.

Ilustračný obrázok

Kategória výrobku

indukčný snímač

Prevádzkové napätie max.

30.0 V

Výstupy

PNP

Spínacia vzdialenosť (max.)

1.6 mm

Vyhotovenie (senzory)

Induktívne

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 2. 12.

Počet

Celkom (77,99 € / kus)

77,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Balluff BES03TH Valcové prevedenie

Rozmery: Ø 8 x 50 mm
Prevedenie: M8x1
Inštalácia: zapustená
Dosah: 2 mm
Spínací výstup: PNP normálne zatvorený (NC)

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 8 x 50 mm
Aktívny povrch, materiál: PBT
Pripojenie: Kábel, 2,00 m, PVC
Prevedenie: M8x1
Prevádzkové napätie Ub: 10...30 VDC
Inštalácia: zapustená
Materiál puzdra: mosadz s bezniklovým povlakom
Dosah: 2 mm
Spínací výstup: PNP normálne zatvorený (NC)
Spínacia frekvencia: 5000 Hz
Ochranný druh IP68
Teplota okolia: -25...70 °C
Ďalšie funkcie:
Rozmery: Ø 8 x 50 mm
Zobrazenie prevádzkového napätia: nie
Zobrazenie funkcií: áno
Výstupný odpor Ra: 33,0 kOhm
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 250 V AC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 25 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd naprázdno Io max., tlmený: 2 mA
Prúd naprázdno Io max., netlmený: 7 mA
Zvyškový prúd lr max.: 10 µA
Zvyškové zvlnenie max. (% z Ue): 10%
Spínacia frekvencia: 5000 Hz
Trieda ochrany: II
Statický úbytok napätia max.: 2,5 V
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 1,6 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 2 mm
Skutočná spínacia vzdialenosť Sr: 2 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 595 a
Aktívny povrch, materiál: PBT
Uťahovací moment: 3 Nm
Veľkosť: M8x1
Montážna dĺžka: 48 mm
Inštalácia: zapustená montáž
Spínací výstup: PNP normálne zatvorený (NC)
Typ pripojenia: kábel, 2,00 m, PVC
Priemer kábla D: 3,00 mm
Dĺžka kábla L: 2 m
Indikátor spínacej vzdialenosti: ■■
Materiál puzdra: mosadz s bezniklovým povlakom
Materiál plášťa: PVC
EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
Ochranný druh IP68
Teplota okolia: -25...70 °C
Stupeň kontaminácie: 3
Počet vodičov: 3
Prierez vodiča: 0,14 mm²
Značka: Globálna

Kategória výrobku: indukčný snímač

Typ: BES03TH

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Výstupy: PNP

Dĺžka kábla: 2.00 m

Spínacia vzdialenosť (max.): 1.6 mm

Spínacia frekvencia: 5000 Hz

Vyhotovenie (senzory): Induktívne

Pripojenie: M8

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M8

Materiál puzdra: mosaz

Typ kontaktu: 1 PNP

: IP68

Min. teplota: -25 °C

Max. teplota: 70 °C

Dĺžka: 50.00 mm

V: 50 m

(Ø): 8 mm

Rozmer.: (Ø x v) 8 mm x 50 m

Menovité napätie: 24 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417108 BALLUFF indukčný snímač BES03TH BES03TH M8 zarovnaná PNP (Ø x v) 8 mm x 50 m

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417108 BALLUFF indukčný snímač BES03TH BES03TH M8 zarovnaná PNP (Ø x v) 8 mm x 50 m

Popis

Naše štandardné indukčné senzory sú ideálne na detekciu objektov v kovospracujúcom priemysle. Sú odolné voči skratu a fungujú bezkontaktne, čo znamená, že sú bez opotrebenia a veľmi odolné voči kontaminácii. Senzory sú dostupné v prevedeniach od Ø 3 mm do rozmerov kvádra 80 × 80 mm. Robustné a spoľahlivé indukčné senzory Global vám umožňujú dosiahnuť obzvlášť ekonomické riešenia. Širokú škálu týchto viac ako 500 preferovaných variantov vieme dodať do celého sveta, a to aj vo veľkých množstvách, v krátkom čase. Rozmery = Ø 8 x 50 mm, vyhotovenie = M8x1, montáž = zapustená, dosah = 2 mm, spínací výstup = PNP normálne zatvorený (NC), spínacia frekvencia = 5000 Hz, materiál puzdra = mosadz, ochrana povrchu = bezniklový povlak, materiál snímacej plochy = PBT, pripojenie = kábel, 2,00 m, PVC, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -25...70 °C, trieda ochrany = IP68, schválenie/zhoda = CEEACcULusWEEE
