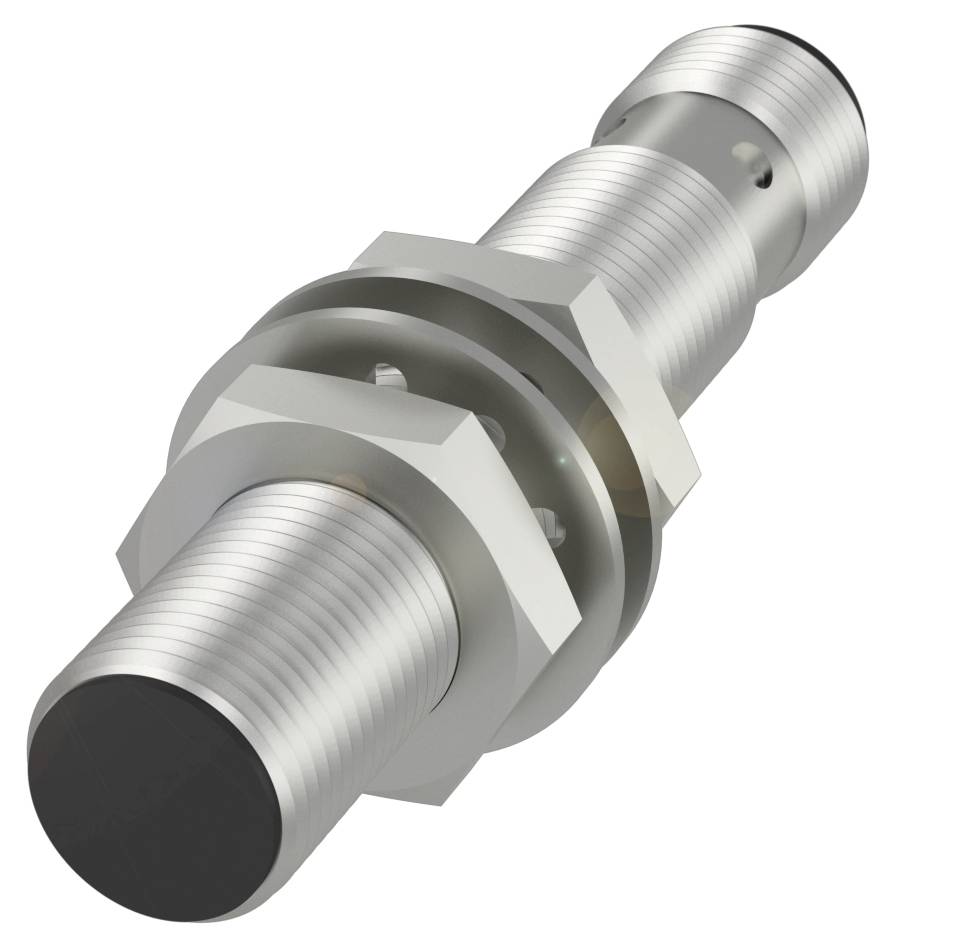

BALLUFF indukčný snímač BES05F9 BES05F9 zarovnaná PNP (Ø x d) 12 mm x 65.00 mm Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
indukčný snímač
Prevádzkové napätie max.
30.0 V
Spínacia vzdialenosť (max.)
3.2 mm
Výstupy
PNP
Datasheety: (PDF)
Počet
Celkom (78,04 € / kus)
78,04 €
bez DPH.
Hlavné benefity
Indukčný snímač priblíženia Balluff BES05F9
- Rozmery: Ø 12 x 65 mm
- Prevedenie: M12x1
- Inštalácia: zapustená
- Dosah: 4 mm
- Spínací výstup: PNP normálne otvorený (NO)
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 12 x 65 mm
- Aktívna plocha, materiál: LCP
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Prevedenie: M12x1
- Prevádzkové napätie Ub: 10...30 VDC
- Inštalácia: zapustená
- Materiál puzdra: mosadz s bezniklovým povlakom
- Dosah: 4 mm
- Spínací výstup: PNP normálne otvorený (NO)
- Spínacia frekvencia: 1000 Hz
- Ochranný druh IP68
- Teplota okolia: -25...70 °C
- Ďalšie funkcie:
- Rozmery: Ø 12 x 65 mm
- Zobrazenie prevádzkového napätia: nie
- Zobrazenie funkcií: áno
- Výstupný odpor Ra: 33,0 kOhm + D
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Menovité izolačné napätie Ui: 250 V AC
- Menovitý skratový prúd: 100 A
- Oneskorenie pripravenosti tv max.: 10 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Minimálny prevádzkový prúd Im: 0 mA
- Maximálna zaťažovacia kapacita pri Ue: 0,5 µF
- Prúd bez záťaže Io max., tlmený: 14 mA
- Prúd naprázdno Io max., netlmený: 5 mA
- Zvyškový prúd lr max.: 10 µA
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Spínacia frekvencia: 1000 Hz
- Trieda ochrany: II
- Statický úbytok napätia max.: 2,5 V
- Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Zabezpečená spínacia vzdialenosť Sa: 3,2 mm
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 4 mm
- Skutočná spínacia vzdialenosť Sr: 4 mm
- Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
- Maximálny teplotný drift (% Sr): 10%
- Opakovateľnosť max. (% Sr): 5,0 %
- MTTF (40 °C): 675 a
- Aktívna plocha, materiál: LCP
- Materiál puzdra Mechanické vlastnosti: Mosadz s bezniklovým povlakom
- Uťahovací moment: 10 Nm
- Veľkosť: M12x1
- Montážna dĺžka: 50,00 mm
- Inštalácia: zapustená montáž
- Spínací výstup: PNP normálne otvorený (NO)
- Indikátor spínacej vzdialenosti: ■■
- Ďalšie funkcie: Monitorovanie funkcií*
- Druh obalu
Piece
- Kategória výrobku
indukčný snímač
- Typ
BES05F9
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Spínacia vzdialenosť (max.)
3.2 mm
- Výstupy
PNP
- Materiál puzdra
mosaz
- Vyhotovenie (senzory)
Induktívne
- Spôsob konštrukcie
zarovnaná
- Pripojenie
M12
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP68
- Dĺžka
65.00 mm
- (Ø)
12 mm
- Rozmer.
(Ø x d) 12 mm x 65.00 mm
- Obsah
1 ks
- Menovité napätie
24 V
- Spínacia frekvencia
1000 Hz
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416565 BALLUFF indukčný snímač BES05F9 BES05F9 zarovnaná PNP (Ø x d) 12 mm x 65.00 mm Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416565 BALLUFF indukčný snímač BES05F9 BES05F9 zarovnaná PNP (Ø x d) 12 mm x 65.00 mm Piece
Popis
Naše indukčné štandardné senzory BES na detekciu elektricky vodivých kovových predmetov sú robustné a spoľahlivé. Vďaka širokej ponuke viac ako 500 sérií ponúkame ten správny indukčný senzor pre každú aplikáciu. Táto technológia, používaná na celom svete, ponúka optimálny pomer ceny a výkonu a je možné ju dodať rýchlo, a to aj pri veľkých množstvách. Rozmery = Ø 12 x 65 mm, Konštrukcia = M12x1, Montáž = zapustená, Dosah = 4 mm, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 1000 Hz, Materiál puzdra = Mosadz s bezniklovým povlakom, Materiál snímacej plochy = LCP, Pripojenie = Konektor, zástrčka M12x1, 4-pinová, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...70 °C, Trieda ochrany = IP68, Schválenie/Zhoda = CE, UKCA, cULus, WEEE
