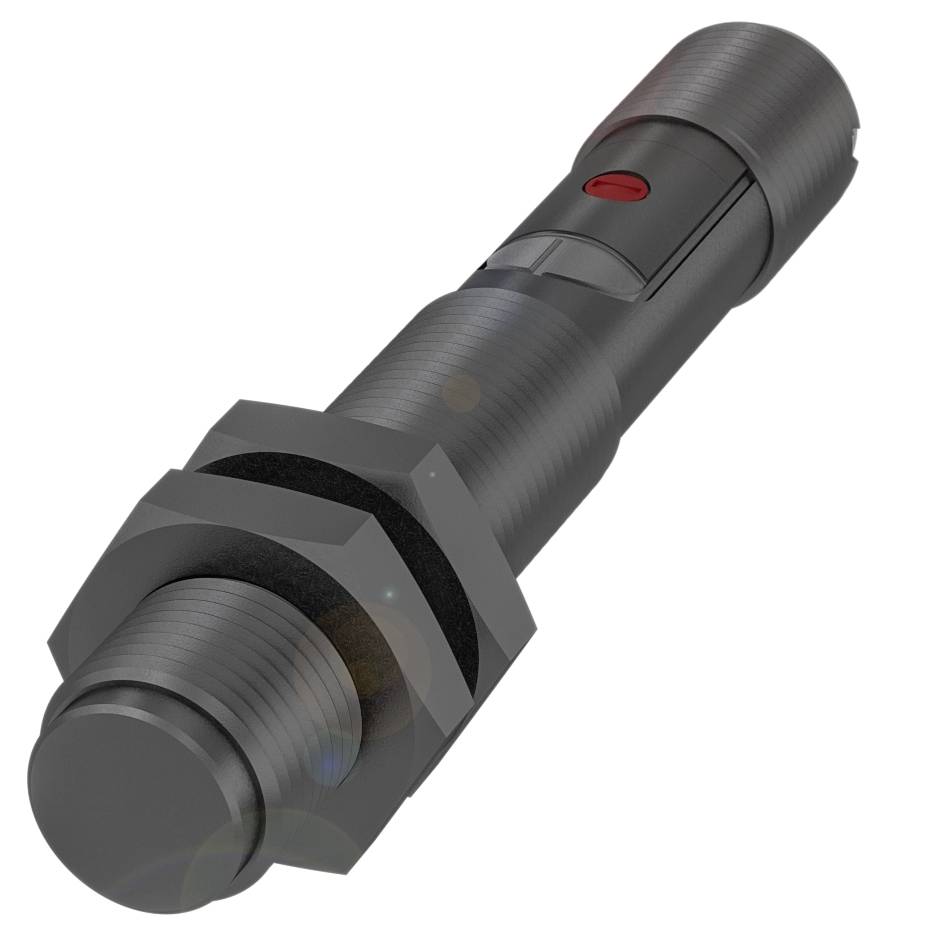

Name: BALLUFF kapacitný snímač BCS00PJ BCS00PJ M12 zarovnaná PNP (Ø x v) 12 mm x 75 m
Brand: BALLUFF
SKU: 3417113
Availability: BackOrder

Hlavné benefity

Balluff BCS00PJ Valcové prevedenie so závitom M12

Pripojenie: Konektor, konektor M12x1, 4-pinový
Rozmery: Ø 12 x 75 mm
Inštalácia: zapustená montáž
Séria: M12
Závit (A): M12x1

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 12 x 75 mm
Aktívny povrch, materiál: PBT
Pripojenie: Konektor, konektor M12x1, 4-pinový
Séria: M12
Prevádzkové napätie Ub: 10...30 VDC
Inštalácia: zapustená montáž
Materiál puzdra: PBT
Závit (A): M12x1
Rozsah: 1...4 mm
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 100 Hz
Ochranný druh IP67
Citlivosť: Nastaviteľná spínacia vzdialenosť
Teplota okolia: -25...85 °C
Ďalšie funkcie:
Rozsah dodávky: Matica (2x)
Rozmery: Ø 12 x 75 mm
Zobrazenie prevádzkového napätia: áno
Zobrazenie funkcií: áno
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 100 mA
Menovité izolačné napätie Ui: 75 V DC
Oneskorenie pripravenosti tv max.: 300 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Zvyškové zvlnenie max. (% z Ue): 10%
Spínacia frekvencia: 100 Hz
Trieda ochrany: II
Statický úbytok napätia max.: 1,5 V
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Možnosť výmeny chránená: nie
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 4 mm
Teplotný drift max. (% Sr): 20% [-5…55 °C]
Opakovateľnosť max. (% Sr): 2,0 %
MTTF (40 °C): 343 á
Aktívny povrch, materiál: PBT
Uťahovací moment: 1 Nm
Veľkosť: M12x1
Inštalácia: zapustená montáž
Spínací výstup: PNP normálne otvorený (NO)
Materiál puzdra: PBT
Ochranný druh IP67
Teplota okolia: -25...85 °C
Stupeň kontaminácie: 1
Počet pinov: 4
Značka: Globálna
Séria: M12
Prúd bez záťaže Io max. pri Ue: 20 mA
Citlivosť: Nastaviteľná spínacia vzdialenosť
Merací rozsah: 1...4 mm
Materiál veka: PBT|PA
Závit (A): M12x1

Kategória výrobku: kapacitný snímač

Typ: BCS00PJ

Min. prevádzkové napätie: 10.0 V

Prevádzkové napätie max.: 30.0 V

Prevádzkové napätie: 10.0 - 30.0 V

Typ kontaktu: 1 spínací

Výstupy: PNP

Materiál puzdra: PBT

Vyhotovenie (senzory): Kapacitné

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M12

Pripojenie: M12

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP67

Dĺžka: 75.00 mm

Šírka: 75 mm

V: 75 m

(Ø): 12 mm

Rozmer.: (Ø x v) 12 mm x 75 m

Obsah: 1 ks

Menovité napätie: 30.0 V

Prevádzkové napätie: 24 V/DC

Spínacia frekvencia: 100 Hz

Prevádzkový prúd: 100 mA

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417113 BALLUFF kapacitný snímač BCS00PJ BCS00PJ M12 zarovnaná PNP (Ø x v) 12 mm x 75 m

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417113 BALLUFF kapacitný snímač BCS00PJ BCS00PJ M12 zarovnaná PNP (Ø x v) 12 mm x 75 m

Popis

Kapacitné senzory na detekciu objektov majú lineárne elektrické pole. Detekujú pevné látky, ako sú doštičky, dosky plošných spojov, kartónové krabice, stohy papiera, fľaše, plastové bloky a platne, ako aj kvapaliny cez steny nádob alebo rúry vyrobené zo skla a plastu (max. hrúbka 4 mm). Rozmery = Ø 12 x 75 mm, Séria = M12, Závit (A) = M12x1, Inštalácia = zapustená, Pripojenie = konektor, Konektor M12x1, 4-pinový, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 100 Hz, Rozsah = 1...4 mm, Citlivosť = nastaviteľná spínacia vzdialenosť, Materiál puzdra = PBT, Materiál snímacej plochy = PBT, Teplota okolia = -25...85 °C, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusWEEE, Trieda ochrany = IP67

Tento text bol preložený strojovo.

Popis

Kapacitné senzory na detekciu objektov majú lineárne elektrické pole. Detekujú pevné látky, ako sú doštičky, dosky plošných spojov, kartónové krabice, stohy papiera, fľaše, plastové bloky a platne, ako aj kvapaliny cez steny nádob alebo rúry vyrobené zo skla a plastu (max. hrúbka 4 mm). Rozmery = Ø 12 x 75 mm, Séria = M12, Závit (A) = M12x1, Inštalácia = zapustená, Pripojenie = konektor, Konektor M12x1, 4-pinový, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 100 Hz, Rozsah = 1...4 mm, Citlivosť = nastaviteľná spínacia vzdialenosť, Materiál puzdra = PBT, Materiál snímacej plochy = PBT, Teplota okolia = -25...85 °C, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusWEEE, Trieda ochrany = IP67

Tento text bol preložený strojovo.
