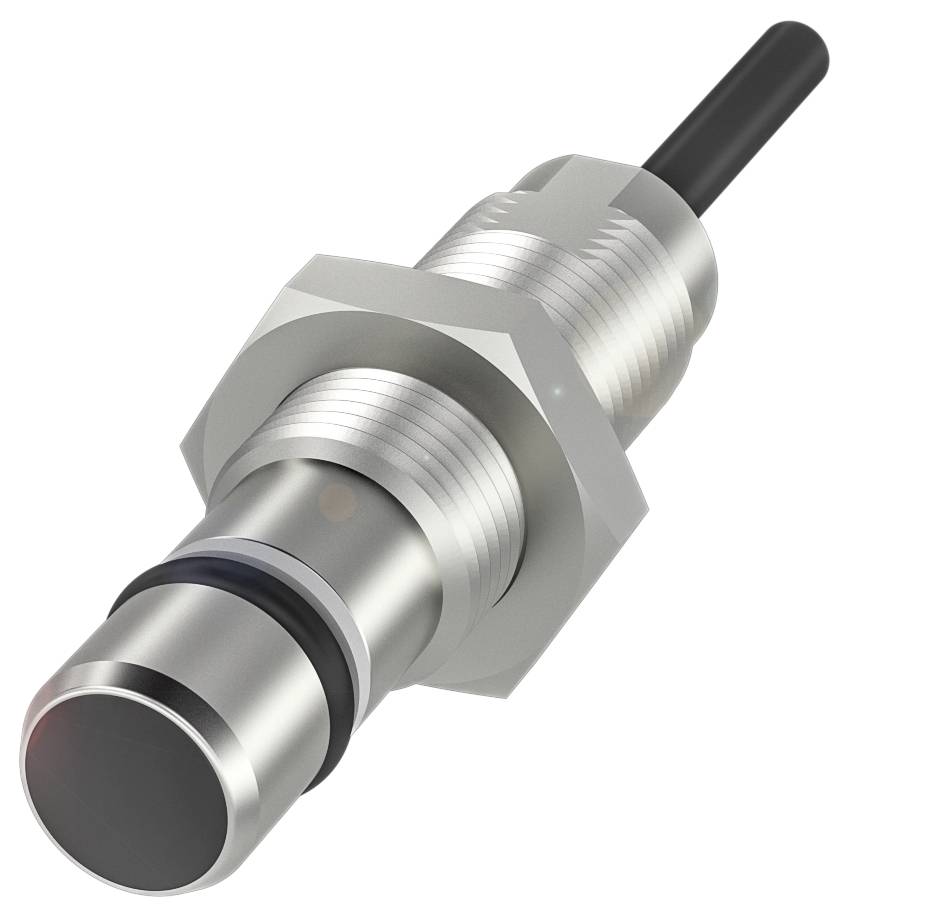

Name: BALLUFF senzor BES 516-300-S240-D-PU-03 BHS002H zarovnaná PNP, zatvárač (Ø x d) 12 mm x 47 mm
Brand: BALLUFF
SKU: 3417013
Availability: BackOrder

Hlavné benefity

Balluff BHS002H Indukčné senzory odolné voči vysokému tlaku

Rozmery: Ø 12 x 47 mm
Prevedenie: M12x1
Inštalácia: zapustená
Dosah: 1.5 mm
Spínací výstup: PNP normálne otvorený (NO)

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 12 x 47 mm
Aktívny povrch, materiál: EP
Pripojenie: Kábel, 3,00 m, PUR
Prevedenie: M12x1
Prevádzkové napätie Ub: 10...30 VDC
Maximálna odolnosť voči tlaku: 500 barov
Inštalácia: zapustená
Materiál puzdra: nehrdzavejúca oceľ
Dosah: 1.5 mm
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 2000 Hz
Ochranný druh IP68
Teplota okolia: -25...80 °C
Ďalšie funkcie:
Rozmery: Ø 12 x 47 mm
Upevnenie: M12x1
Zobrazenie prevádzkového napätia: nie
Zobrazenie funkcií: nie
Výstupný odpor Ra: 150,0 kOhm
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 50 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Minimálny prevádzkový prúd Im: 0 mA
Maximálna zaťažovacia kapacita pri Ue: 1 µF
Prúd bez záťaže Io max., tlmený: 8 mA
Prúd naprázdno Io max., netlmený: 3 mA
Zvyškový prúd lr max.: 10 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 2000 Hz
Statický úbytok napätia max.: 2,2 V
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 1,2 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 1,5 mm
Skutočná spínacia vzdialenosť Sr: 1,5 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
Maximálny teplotný drift (% Sr): 10%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 855 a
Aktívny povrch, materiál: EP
Uťahovací moment: 20 Nm ±10 %
Veľkosť: M12x1
Montážna dĺžka: 20,00 mm
Inštalácia: zapustená montáž
Typ pripojenia: Kábel, 3,00 m, PUR
Priemer kábla D: 3,50 mm
Dĺžka kábla L: 3 m
Materiál puzdra: nehrdzavejúca oceľ
Materiál plášťa: PUR
Počet vodičov: 3
Prierez vodiča: 0,14 mm²
Materiál oporného krúžku: PTFE
Tesniaci krúžok, rozmer: 5,85 × 2,4 mm
Maximálna odolnosť voči tlaku: 500 barov
Pevnosť v tlaku, poznámka: odolná voči tlaku oleja

Kategória výrobku: senzor

Typ: BES 516-300-S240-D-PU-03

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Typ kontaktu: 1 PNP

Spínacia vzdialenosť (max.): 1.5 mm

Výstupy: PNP, zatvárač

Materiál puzdra: nerezová ocel
EP

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: zarovnaná

Pripojenie: kábel

Dĺžka kábla: 3 m

Min. teplota: -25 °C

Max. teplota: 80 °C

: IP68

Dĺžka: 47 mm

(Ø): 12 mm

Rozmer.: (Ø x d) 12 mm x 47 mm

Obsah: 1 ks

Menovité napätie: 24 V

Spínacia frekvencia: 2000 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417013 BALLUFF senzor BES 516-300-S240-D-PU-03 BHS002H zarovnaná PNP, zatvárač (Ø x d) 12 mm x 47 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417013 BALLUFF senzor BES 516-300-S240-D-PU-03 BHS002H zarovnaná PNP, zatvárač (Ø x d) 12 mm x 47 mm

Popis

Naše indukčné senzory odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Rozmery = Ø 12 x 47 mm, vyhotovenie = M12x1, montáž = zapustená, dosah = 1,5 mm, spínací výstup = PNP normálne otvorený (NO), spínacia frekvencia = 2000 Hz, materiál puzdra = nehrdzavejúca oceľ, materiál snímacej plochy = EP, pripojenie = kábel, 3,00 m, PUR, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -25...80 °C, maximálna tlaková odolnosť = 500 bar, trieda ochrany = IP68, schválenie/zhoda = CEcULusEACWEEE

Tento text bol preložený strojovo.

Popis

Naše indukčné senzory odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Rozmery = Ø 12 x 47 mm, vyhotovenie = M12x1, montáž = zapustená, dosah = 1,5 mm, spínací výstup = PNP normálne otvorený (NO), spínacia frekvencia = 2000 Hz, materiál puzdra = nehrdzavejúca oceľ, materiál snímacej plochy = EP, pripojenie = kábel, 3,00 m, PUR, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -25...80 °C, maximálna tlaková odolnosť = 500 bar, trieda ochrany = IP68, schválenie/zhoda = CEcULusEACWEEE

Tento text bol preložený strojovo.
